بلبرینگ شیار عمیق انتخاب اول مهندسان

بلبرینگ شیار عمیق (Deep Groove Ball Bearings) یکی از پرکاربردترین انواع بلبرینگ‌ها در جهان هستند. این قطعات مکانیکی ساده اما پیشرفته، با طراحی منحصربه‌فرد خود، امکان حرکت روان و کم‌ اصطکاک را فراهم می‌کنند. شیار عمیق در رینگ‌های داخلی و خارجی این بلبرینگ‌ها، ساچمه‌ها را به طور ایمن نگه می‌دارد و اجازه می‌دهد بارهای شعاعی و محوری همزمان تحمل شوند. از زمان اختراع توسط فردریک فیشر در اوایل قرن بیستم، بلبرینگ‌های شیار عمیق تحولات بزرگی در صنایع ایجاد کرده‌اند. امروزه، این بلبرینگ‌ها در هر جایی از لوازم خانگی ساده مانند ماشین لباسشویی تا تجهیزات پیچیده هوافضا دیده می‌شوند.

دلیل محبوبیت بلبرینگ شیار عمیق، ترکیبی از سادگی، هزینه پایین تولید و قابلیت‌ های متنوع آن‌هاست. برخلاف برخی بلبرینگ‌ های تخصصی که برای شرایط خاص طراحی شده‌اند، بلبرینگ‌های شیار عمیق همه‌کاره هستند و می‌توانند در سرعت‌های بالا کار کنند بدون اینکه نیاز به نگهداری پیچیده‌ای داشته باشند. در دنیای صنعتی امروز، جایی که کارایی و دوام اولویت دارند، این بلبرینگ‌ ها نقش کلیدی ایفا می‌کنند. برای مثال، در خطوط تولید کارخانه‌ ها، جایی که توقف ماشین‌ آلات می‌تواند هزینه‌های هنگفتی به بار آورد، بلبرینگ‌های شیار عمیق با کاهش اصطکاک و جلوگیری از سایش زودرس، بهره‌وری را افزایش می‌دهند.

اما چرا شیار عمیق؟ این طراحی اجازه می‌دهد ساچمه‌ها در عمق بیشتری قرار بگیرند، که این امر ظرفیت بار را افزایش می‌دهد و از خروج ساچمه‌ها در بارهای محوری جلوگیری می‌کند. در مقایسه با بلبرینگ‌های دیگر مانند بلبرینگ‌های تماس زاویه‌ ای که بیشتر برای بارهای محوری طراحی شده‌اند، بلبرینگ‌ های شیار عمیق تعادل بهتری بین بارهای شعاعی و محوری ارائه می‌دهند. این ویژگی آن‌ها را برای کاربردهای عمومی ایده‌آل می‌کند. همچنین، با پیشرفت فناوری، مواد جدیدی مانند سرامیک و پوشش‌ های ویژه به این بلبرینگ‌ ها اضافه شده تا در محیط‌های خورنده یا دماهای بالا کار کنند.

در این مقاله، به طور جامع به بررسی بلبرینگ‌های شیار عمیق می‌ پردازیم. از تاریخچه و ساختار تا انواع مختلف، مواد ساخت، استانداردها، کاربردها در صنایع گوناگون، مزایا، معایب، نکات نصب و نگهداری، مقایسه با دیگر انواع، و حتی چشم‌انداز آینده. هدف این است که خوانندگان، از مهندسان تا علاقه‌مندان به مکانیک، درک عمیقی از این قطعه به دست آورند و بتوانند انتخاب آگاهانه‌ای داشته باشند.

تاریخچه بلبرینگ شیار عمیق: از اختراع تا انقلاب صنعتی

تاریخچه بلبرینگ‌های شیار عمیق به اواخر قرن نوزدهم برمی‌گردد، زمانی که نیاز به حرکت روان در ماشین‌آلات صنعتی افزایش یافت. پیش از آن، یاتاقان‌ های ساده یا غلتکی ابتدایی استفاده می‌شدند که اصطکاک بالا و سایش سریع داشتند. فردریک فیشر، مهندس آلمانی، در سال ۱۸۸۳ اولین بلبرینگ شیار عمیق را اختراع کرد. او با ماشین‌کاری دقیق شیارها، ساچمه‌ها را در جای خود نگه داشت و این نوآوری را در شرکت FAG پایه‌گذاری کرد.

در اوایل قرن بیستم، با رشد صنعت خودرو و هواپیما، بلبرینگ‌ های شیار عمیق محبوب شدند. هنری تیمکن و اسون وینگکوئیست (بنیان‌گذار SKF) بهبود هایی مانند مواد بهتر و تولید انبوه اضافه کردند. در جنگ جهانی دوم، این بلبرینگ‌ها در تجهیزات نظامی حیاتی بودند و پس از جنگ، در لوازم خانگی مانند یخچال و ماشین لباسشویی وارد شدند.

در دهه ۱۹۵۰، استانداردهای ISO برای بلبرینگ‌های شیار عمیق تعریف شد و مواد مانند فولاد کروم با سختی بالا معرفی گردید. دهه ۱۹۷۰ شاهد ورود پوشش‌های ضد زنگ و سیل‌ ها بود که بلبرینگ‌ ها را برای محیط‌ های مرطوب مناسب کرد. در عصر دیجیتال، بلبرینگ‌ های شیار عمیق با سنسورهای هوشمند برای نظارت بر وضعیت ادغام شدند.

امروز، شرکت‌هایی مانند NSK و NTN با تمرکز روی نانوتکنولوژی، بلبرینگ‌ های شیار عمیق با اصطکاک نزدیک به صفر تولید می‌کنند. این تکامل نشان‌دهنده اهمیت این قطعه در پیشرفت فناوری است، جایی که حتی یک بهبود کوچک می‌تواند بهره‌وری کل سیستم را افزایش دهد.

ساختار و طراحی بلبرینگ شیار عمیق: مهندسی دقیق برای عملکرد بهینه

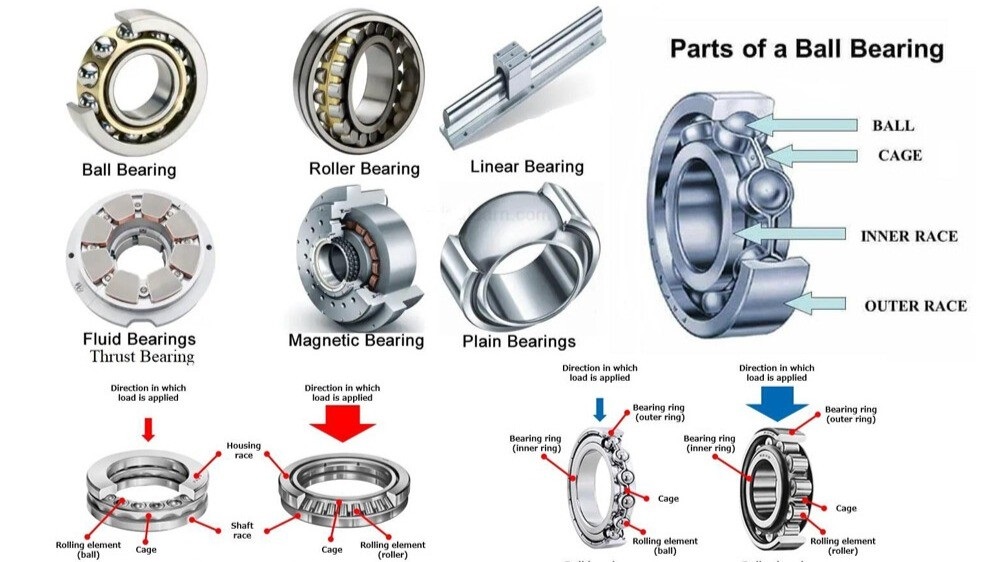

ساختار بلبرینگ شیار عمیق شامل چهار جزء اصلی است: رینگ داخلی، رینگ خارجی، ساچمه‌ها و قفسه. رینگ داخلی روی شفت قرار می‌گیرد و رینگ خارجی در هوزینگ ثابت می‌شود. شیارهای عمیق در هر دو رینگ، ساچمه‌ها را هدایت می‌کنند و اجازه می‌دهند بارهای شعاعی اصلی و محوری فرعی تحمل شوند.

ساچمه‌ها معمولاً از فولاد کروم ساخته می‌شوند و تعداد آن‌ها بسته به اندازه بلبرینگ متفاوت است. قفسه (نگهدارنده ساچمه‌ها) از مواد مانند فولاد، برنج یا پلی‌آمید است و از برخورد ساچمه‌ها جلوگیری می‌کند. طراحی شیار عمیق (معمولاً با شعاع برابر با شعاع ساچمه) توزیع بار یکنواخت ایجاد می‌کند.

در طراحی پیشرفته، بلبرینگ‌های شیار عمیق با زاویه تماس صفر کار می‌کنند، اما می‌توانند تا ۳۰ درجه محوری را تحمل کنند. عوامل طراحی شامل تلرانس (ABEC 1 تا 9)، کلاس clearance (C0 تا C5) و نوع سیل (باز، Z، ZZ، RS، 2RS) هستند. برای مثال، بلبرینگ‌های با سیل 2RS برای محیط‌های آلوده مناسب‌اند.

مهندسی دقیق بلبرینگ‌ های شیار عمیق شامل محاسبات دینامیکی بار (C) و استاتیکی (C0) است. نرم‌افزارهای شبیه‌سازی مانند ANSYS برای بهینه‌سازی استفاده می‌شوند. این طراحی‌ ها بلبرینگ‌ ها را برای سرعت‌های تا ۱۰۰,۰۰۰ rpm آماده می‌کنند.

انواع بلبرینگ شیار عمیق و کاربردهای آن‌ها در صنایع

بلبرینگ‌های شیار عمیق در انواع متنوعی تولید می‌شوند تا نیازهای خاص صنایع را برآورده کنند. هر نوع ویژگی‌های منحصربه‌ فردی دارد که آن را برای کاربردهای خاص مناسب می‌کند.

بلبرینگ شیار عمیق تک ردیفه: همه‌کاره و اقتصادی

بلبرینگ‌ های شیار عمیق تک ردیفه (Single Row Deep Groove Ball Bearings) رایج‌ ترین نوع هستند و سری‌ هایی مانند 6000، 6200 و 6300 را شامل می‌شوند. این بلبرینگ‌ ها بار شعاعی بالا و محوری متوسط را تحمل می‌کنند و برای سرعت‌های بالا طراحی شده‌اند.

در صنعت خودرو، بلبرینگ‌های شیار عمیق تک ردیفه در آلترناتور، استارت و فن‌ها استفاده می‌شوند. برای مثال، در موتورهای بنزینی، این بلبرینگ‌ها لرزش را کاهش می‌دهند و کارایی سوخت را افزایش می‌دهند. در صنعت الکترونیک، مانند هارددیسک‌ ها و پرینتر ها، مدل‌ های کوچک (مانند 608) دقت بالا ارائه می‌دهند. در کشاورزی، بلبرینگ‌های شیار عمیق تک ردیفه در تراکتورها و ماشین‌های برداشت، مقاومت به خاک و آب نشان می‌دهند. کاربرد دیگر در لوازم خانگی است، جایی که در ماشین لباسشویی و یخچال، صدا و لرزش را به حداقل می‌رسانند.

بلبرینگ شیار عمیق دو ردیفه: ظرفیت بار دوبرابر

بلبرینگ‌ های شیار عمیق دو ردیفه (Double Row Deep Groove Ball Bearings) با دو ردیف ساچمه، ظرفیت بار شعاعی و محوری بیشتری دارند. سری 4200 و 4300 از این نوع هستند و برای فضاهای محدود مناسب‌اند.

در صنعت هوافضا، این بلبرینگ‌ ها در لندینگ گیر هواپیما استفاده می‌شوند، جایی که بارهای ضربه‌ای بالا تحمل می‌کنند. در ماشین‌ آلات سنگین مانند جرثقیل‌ها، دو ردیفه بودن ثبات بیشتری فراهم می‌کند. کاربرد در صنایع پزشکی، مانند دستگاه‌های سی‌تی اسکن، جایی که دقت چرخش حیاتی است. در بخش انرژی، بلبرینگ‌های شیار عمیق دو ردیفه در ژنراتورهای بادی، بارهای متغیر را مدیریت می‌کنند. همچنین، در رباتیک صنعتی، این نوع بلبرینگ‌ها حرکت دقیق بازوها را تضمین می‌کنند.

بلبرینگ شیار عمیق مینیاتوری: دقت در مقیاس کوچک

بلبرینگ‌های شیار عمیق مینیاتوری (Miniature Deep Groove Ball Bearings) با قطر داخلی کمتر از ۱۰ میلی‌متر، برای دستگاه‌ های دقیق طراحی شده‌اند. سری ۶۸۰ و ۶۹۰ از این دسته هستند.

در صنایع پزشکی، این بلبرینگ‌ ها در ابزارهای جراحی و ایمپلنت‌ ها استفاده می‌شوند، جایی که اندازه کوچک و دقت بالا ضروری است. در الکترونیک مصرفی، مانند گوشی‌ های موبایل و دوربین‌ ها، لرزش را کاهش می‌دهند. کاربرد در ساعت‌ سازی، جایی که حرکت روان سوزن‌ ها را فراهم می‌کنند. در صنعت رباتیک، بلبرینگ‌ های مینیاتوری در مفاصل کوچک ربات‌ ها کارایی دارند. همچنین، در تجهیزات آزمایشگاهی مانند میکروسکوپ‌ ها، پایداری تصویر را افزایش می‌دهند.

بلبرینگ شیار عمیق سیلد و شیلد: حفاظت در محیط‌های آلوده

بلبرینگ شیار عمیق سیلد (Sealed) با سیل لاستیکی (RS یا 2RS) و شیلد (Z یا ZZ) با صفحه فلزی، از ورود آلودگی جلوگیری می‌کنند. این انواع برای محیط‌ های مرطوب یا گرد و غباری مناسب‌ اند.

در صنعت معدن، بلبرینگ‌ های سیلد در سنگ‌ شکن‌ ها مقاومت به خاک نشان می‌دهند. در کشاورزی، مدل‌های شیلد در ماشین‌ های آبیاری کارایی دارند. کاربرد در صنایع غذایی، جایی که سیل‌ ها از ورود آب جلوگیری می‌کنند. در بخش دریایی، بلبرینگ‌ های سیلد در موتورهای قایق‌ ها دوام می‌ آورند. همچنین، در لوازم ورزشی مانند دوچرخه‌ ها، این نوع بلبرینگ‌ ها حرکت روان چرخ‌ ها را تضمین می‌کنند.

بلبرینگ شیار عمیق با مواد ویژه

بلبرینگ‌ های شیار عمیق با مواد سرامیکی یا استیل ضد زنگ، برای دماهای بالا یا محیط‌ های خورنده طراحی شده‌اند.

در صنعت هوافضا، بلبرینگ‌های سرامیکی در موتورهای جت استفاده می‌شوند، جایی که وزن کم و مقاومت حرارتی حیاتی است. در صنایع شیمیایی، مدل‌ های ضد زنگ در پمپ‌ های اسیدی کارایی دارند. کاربرد در پزشکی، مانند دستگاه‌های MRI، جایی که غیرمغناطیسی بودن مهم است. در بخش انرژی خورشیدی، این بلبرینگ‌ ها در پنل‌ های چرخان دوام می‌ آورند. همچنین، در الکترونیک پیشرفته، بلبرینگ‌ های سرامیکی نویز الکتریکی را کاهش می‌دهند.

مواد ساخت بلبرینگ شیار عمیق: کلید دوام و کارایی

مواد ساخت بلبرینگ شیار عمیق تعیین‌ کننده عملکرد آن‌ هاست. فولاد کروم (SAE 52100) استاندارد است و سختی بالا (Rockwell C 60-64) ارائه می‌دهد. این ماده ظرفیت بار دینامیک تا ۲۰۰,۰۰۰ N را ممکن می‌کند.

استیل ضد زنگ (AISI 440C) برای محیط‌ های مرطوب استفاده می‌شود و مقاومت به خوردگی دارد. سرامیک (سیلیکون نیترید) وزن کم (۴۰% سبک‌تر) و مقاومت حرارتی تا ۱۰۰۰ درجه سلسیوس ارائه می‌دهد، برای سرعت‌ های بالا ایده آل است.

قفسه‌ ها از پلی‌آمید برای سرعت بالا یا برنج برای بار سنگین ساخته می‌شوند. پوشش‌ های ویژه مانند نیکل یا تفلون اصطکاک را کاهش می‌دهند. انتخاب مواد بر اساس عوامل مانند دما (-۴۰ تا ۱۵۰ درجه برای استاندارد) و محیط انجام می‌شود.

استانداردها و مشخصات فنی بلبرینگ شیار عمیق

استاندارد های بلبرینگ شیار عمیق توسط ISO 15 و DIN 625 تعریف می‌شوند. کلاس‌ های دقت ABEC 1 (عمومی) تا ABEC 9 (دقیق) تلرانس را مشخص می‌کنند.

مشخصات شامل قطر داخلی (d)، خارجی (D)، عرض (B) و بار دینامیک (Cr) است. برای مثال، بلبرینگ 6205 با d=25mm، Cr=14kN. کلاس clearance C3 برای دماهای بالا مناسب است.

استاندارد های ایمنی مانند RoHS مواد غیرسمی را تضمین می‌کنند. تست‌ های مانند آزمون عمر (L10) دوام را اندازه می‌گیرند.

کاربردهای بلبرینگ‌ های شیار عمیق در صنایع مختلف

در صنعت خودرو، بلبرینگ‌ های شیار عمیق تک ردیفه در چرخ‌ها (مانند 6206) بارهای جاده‌ای را تحمل می‌کنند. در موتور، مدل‌ های سیلد در فن و پمپ آب کار می‌کنند. کاربرد در گیربکس، جایی که سرعت بالا نیاز است. در خودروهای الکتریکی، بلبرینگ‌ های سرامیکی نویز را کاهش می‌دهند. این بلبرینگ‌ ها ایمنی و کارایی سوخت را افزایش می‌دهند.

صنعت هوافضا: دقت در ارتفاعات

در هوافضا، بلبرینگ شیار عمیق مینیاتوری در گیج‌های پرواز استفاده می‌شوند. مدل‌ های دو ردیفه در لندینگ گیر بارهای ضربه‌ای را مدیریت می‌کنند. در موتورهای جت، بلبرینگ‌ های سرامیکی حرارت بالا (تا ۵۰۰ درجه) را تحمل می‌کنند. کاربرد در پهپادها، جایی که وزن کم حیاتی است. این بلبرینگ‌ها ایمنی پرواز را تضمین می‌کنند.

صنعت پزشکی: حرکت آرام برای سلامت

در تجهیزات پزشکی، بلبرینگ‌ های شیار عمیق استیل در دستگاه‌های MRI غیرمغناطیسی هستند. مدل‌ های مینیاتوری در ابزارهای جراحی دقت می‌دهند. در صندلی‌ های دندانپزشکی، بلبرینگ‌ های سیلد مقاومت به مایعات نشان می‌دهند. کاربرد در پروتزها، جایی که دوام طولانی مهم است. این بلبرینگ‌ ها بهداشت و دقت را افزایش می‌دهند.

صنعت الکترونیک و IT: سرعت در دنیای دیجیتال

در الکترونیک، بلبرینگ‌ های شیار عمیق در هارددیسک‌ها (مانند 608ZZ) چرخش ۷۲۰۰ rpm را فراهم می‌کنند. در پرینترها، مدل‌ های کوچک لرزش را کاهش می‌دهند. کاربرد در سرورها، جایی که خنک‌کن‌ ها نیاز به حرکت روان دارند. در گوشی‌ های هوشمند، بلبرینگ‌ های مینیاتوری ویبره را کنترل می‌کنند. این بلبرینگ‌ ها کارایی دستگاه‌ ها را بالا می‌برند.

صنعت کشاورزی: دوام در خاک و آب

در کشاورزی، بلبرینگ شیار عمیق سیلد در تراکتورها مقاومت به گرد و غبار نشان می‌دهند. مدل‌ های تک ردیفه در ماشین‌ های برداشت بارهای متغیر را تحمل می‌کنند. کاربرد در سیستم‌ های آبیاری، جایی که رطوبت بالا است. در کمباین‌ ها، بلبرینگ‌ های دو ردیفه ثبات می‌دهند. این بلبرینگ‌ ها بهره‌ وری مزارع را افزایش می‌دهند.

صنعت معدن و سنگین: قدرت در شرایط سخت

در معدن، بلبرینگ شیار عمیق سنگین (مانند 6310) در سنگ‌شکن‌ ها کار می‌کنند. مدل‌ های سیلد مقاومت به شوک دارند. کاربرد در نوار نقاله‌ ها، جایی که بار مداوم است. در حفاری، بلبرینگ‌ های دو ردیفه عمق بیشتری می‌دهند. این بلبرینگ‌ ها توقفات را کاهش می‌دهند.

دیگر صنایع: تنوع کاربردها

در انرژی بادی، بلبرینگ شیار عمیق در ژنراتورها بارهای باد را مدیریت می‌کنند. در نساجی، مدل‌ های سرعت بالا در ماشین‌ های بافت کار می‌کنند. کاربرد در آسانسورها، جایی که ایمنی حیاتی است. در رباتیک، بلبرینگ‌ های دقیق حرکت بازوها را فراهم می‌کنند.

مزایا و معایب بلبرینگ شیار عمیق: تعادل در عملکرد

مزایا: هزینه پایین، نصب آسان، سرعت بالا، کم‌صدا، ظرفیت بار خوب. معایب: محدودیت در بار محوری سنگین، حساسیت به ناهماهنگی شفت، نیاز به روانکاری.

نصب و نگهداری بلبرینگ شیار عمیق: راز طول عمر

نصب با ابزارهای دقیق مانند کشنده‌ ها انجام شود. نگهداری شامل روانکاری گریس یا روغن، بررسی لرزش و تعویض به‌موقع است.

مقایسه بلبرینگ شیار عمیق با دیگر انواع: انتخاب هوشمند

در مقایسه با بلبرینگ‌های تماس زاویه‌ای، شیار عمیق بار شعاعی بیشتری اما محوری کمتر راتحمل می‌کند. نسبت به رولبرینگ‌ ها، اصطکاک کمتر اما ظرفیت بار کمتری نیز دارد.

آینده بلبرینگ شیار عمیق: نوآوری‌های پیش رو

آینده با بلبرینگ‌های هوشمند (با سنسور IoT)، مواد نانو و چاپ سه‌بعدی همراه است. روی پایداری محیطی و کاهش مصرف انرژی تمرکز دارد.

بلبرینگ‌های شیار عمیق پایه‌ای برای پیشرفت صنعتی هستند. با انتخاب درست، کارایی سیستم‌ها را افزایش دهید.
