رولبرینگ مخروطی یکی از پیشرفته ترین و پرکاربردی ترین انواع بیرینگ های غلتشی است که به دلیل طراحی منحصربه فرد خود، قادر به تحمل همزمان بارهای شعاعی و محوری سنگین است. این نوع رولبرینگ با غلتک های مخروطی شکل و شیارهای زاویه دار، توزیع بار را بهینه میکند و در صنایع حساس ایران مانند خودروسازی، معدن و کشاورزی نقش کلیدی ایفا میکند. انتخاب صحیح رولبرینگ مخروطی با کیفیت نه تنها عمر ماشین آلات را افزایش میدهد، بلکه ایمنی و بهره وری را نیز بهبود میبخشد. در این مقاله جامع، به بررسی تاریخچه، ساختار، انواع رولبرینگ مخروطی، کاربردها در صنایع مختلف ایران، برندهای برتر و نکات نگهداری می پردازیم.
رولبرینگ مخروطی چیست و تاریخچه آن
رولبرینگ مخروطی (Tapered Roller Bearing) نوعی یاتاقان غلتشی است که غلتک های آن به شکل مخروطی طراحی شدهاند. این طراحی باعث میشود که خطوط تماس غلتک ها، رینگ داخلی و خارجی در یک نقطه مشترک روی محور شفت همگرا شوند، که این ویژگی امکان تحمل بارهای ترکیبی را فراهم میکند.
تاریخچه رولبرینگ مخروطی به اواخر قرن نوزدهم بازمی گردد. در سال ۱۸۹۸، هنری تیمکن آمریکایی این طراحی را ثبت اختراع کرد تا مشکل محورهای سنگین کالسکه ها را حل کند. این اختراع انقلاب بزرگی در صنعت حمل و نقل ایجاد کرد و پایه گذار شرکت Timken شد. امروزه، رولبرینگ مخروطی در میلیون ها کاربرد صنعتی استفاده میشود و با پیشرفت مواد و فناوری، مقاومت آن در برابر سایش و حرارت افزایش یافته است.
در ایران، با گسترش صنایع سنگین پس از انقلاب صنعتی، واردات و استفاده از رولبرینگ مخروطی رشد چشمگیری داشته و برندهایی مانند Timken و SKF به عنوان استاندارد شناخته میشوند.
ساختار و اجزای اصلی رولبرینگ مخروطی

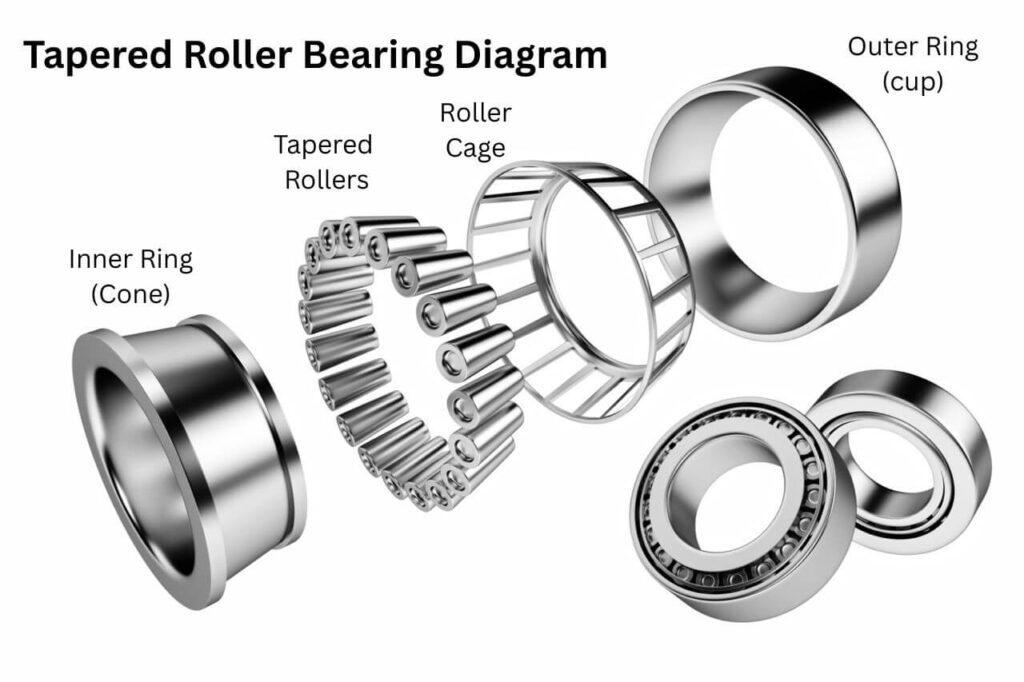

رولبرینگ مخروطی از چهار جزء اصلی تشکیل شده است:
- رینگ داخلی (Cone): با شیار مخروطی و لبه برای هدایت غلتکها.
- رینگ خارجی (Cup): شیار مخروطی برای تماس با غلتک ها.
- غلتک های مخروطی (Tapered Rollers): عناصر غلتنده که بار را توزیع میکنند.
- قفسه (Cage): نگهدارنده غلتک ها برای جلوگیری از تماس مستقیم.
این ساختار اجازه میدهد تا زاویه تماس (Contact Angle) بین ۱۰ تا ۳۰ درجه تنظیم شود، که مستقیماً بر ظرفیت تحمل بار محوری تأثیر میگذارد. هرچه زاویه بزرگ تر، تحمل بار محوری بیشتر.
انواع رولبرینگ مخروطی و ویژگیهای آنها
رولبرینگ مخروطی در انواع مختلفی تولید میشود تا نیازهای متنوع صنعتی را پوشش دهد:
- تک ردیفه (Single Row)
پرکاربردترین نوع، قادر به تحمل بار محوری در یک جهت، معمولاً جفتی (O یا X شکل) برای تعادل بارها نصب میشود. - دو ردیفه (Double Row)
با دو ردیف غلتک، ظرفیت بار بالاتر و تحمل بار محوری در هر دو جهت. مناسب برای گیربکس های سنگین می باشد. - چهار ردیفه (Four Row)
برای بارهای بسیار سنگین در نوردکاری فولاد و ماشینآلات معدنی، مقاومت بالا در برابر شوک دارد. - انواع ویژه رولبرینگ
مانند مدل های آببندیشده (Sealed) برای محیط های آلوده یا با قفسه برنجی برای حرارت بالا تولید شده اند.
مزایا و معایب رولبرینگ
مزایا:
- تحمل بارهای ترکیبی بالا
- دقت محورگیری عالی
- عمر طولانی در شرایط سخت
- قابلیت تنظیم لقی (Preload/ Clearance)
معایب:
- حساسیت به ناهمترازی شفت
- نیاز به نصب دقیق
- هزینه بالاتر نسبت به انواع ساده
در ایران، مزایای رولبرینگ مخروطی باعث شده تا در صنایع کلیدی اولویت داشته باشد.
کاربرد در صنایع مختلف ایران
رولبرینگ مخروطی به دلیل versatility، در بسیاری از بخش های صنعتی ایران کاربرد دارد.
کاربرد در صنعت خودروسازی
در هاب چرخ ها، دیفرانسیل و گیربکس خودرو های سواری و سنگین (مانند ایرانخودرو و سایپا) استفاده شده و تحمل بارهای دینامیکی جاده و ایمنی بالا دارد.
در صنعت معدن و راهسازی
در سنگشکن ها، لودرها و اکسکاواتورها برای تحمل شوک و بار سنگین کاربردی بوده و معادن مس سرچشمه و گلگهر از مصرفکنندگان اصلی این رولبرینگ هستند.
کاربرد در کشاورزی و ماشینآلات کشاورزی
در تراکتورها، کمباین ها و ادوات خاکورزی برای محیط های گرد و غباری استفاده می شود.
رولبرینگ مخروطی در صنایع فولاد و نورد
در غلتک های نورد گرم و سرد کارخانه های فولاد مبارکه و اهواز جز پرکابردترین ها هستند.
سایر کاربردها
در توربین های بادی، پمپ ها، جرثقیل ها و تجهیزات پتروشیمی استفاده می شود.
در ایران، بیش از ۶۰ درصد مصرف این رولبرینگ در خودرو و معدن است.
برندهای برتر رولبرینگ مخروطی در بازار ایران
انتخاب برند مناسب تضمین کیفیت و دوام است. برندهای محبوب در ایران:
- Timken (آمریکا): مخترع اصلی، leader در کیفیت و دقت، محبوب در خودرو و معدن.
- SKF (سوئد): فناوری پیشرفته، عمر طولانی، پرفروش در صنایع دقیق.
- NTN (ژاپن): قیمت مناسب با کیفیت بالا، مورد استفاده در خودروسازی.
- KOYO (ژاپن): دقت بالا در سرعت های متغیر.
- NSK (ژاپن): مقاومت عالی در شرایط سخت.
- FAG (آلمان): بخشی از Schaeffler، مناسب برای صنایع سنگین.
در بازار ایران، Timken و SKF به دلیل موجودی و گارانتی، توصیه میشوند. از خرید برندهای تقلبی پرهیز کنید.
نکات نصب، نگهداری و عیبیابی رولبرینگ مخروطی
- نصب: تنظیم دقیق لقی با ابزارهای ویژه، استفاده از بوش مخروطی برای مدلهای Tapered Bore.
- نگهداری: گریس کاری منظم، جلوگیری از آلودگی، بررسی ارتعاش.
- عیبیابی: صدای غیرعادی نشانه سایش، حرارت بالا نشانه بار بیش از حد.
رعایت این نکات عمر رولبرینگ را تا ۵۰ درصد افزایش میدهد.
مقایسه رولبرینگ مخروطی با سایر انواع بیرینگ
در مقایسه با رولبرینگ استوانه ای (فقط بار شعاعی) یا بشکه ای (جبران ناهمترازی)، رولبرینگ مخروطی تعادل بهتری در بارهای ترکیبی ارائه میدهد اما نیاز به تنظیم دقیق دارد.
آینده رولبرینگ مخروطی در صنایع ایران
با رشد انرژی های تجدیدپذیر و خودرو های الکتریکی، تقاضا برای رولبرینگ مخروطی پیشرفته افزایش خواهد یافت. برندها در حال توسعه مدل های سرامیکی و هوشمند هستند.
چرا رولبرینگ مخروطی انتخاب هوشمند است؟
رولبرینگ مخروطی با طراحی هوشمندانه، نقش حیاتی در پیشرفت صنایع ایران ایفا میکند. انتخاب برندهایی مانند Timken، SKF و NTN، سرمایهگذاری بلندمدت است. برای خرید، به نمایندگیهای معتبر مراجعه کنید و از مشاوره فنی بهره ببرید.
