رولبرینگ مخروطی (Tapered Roller Bearing) یکی از پرکاربردترین انواع رولبرینگ است که برای تحمل همزمان بارهای شعاعی و محوری طراحی شده است. اگر دنبال پاسخ به این سوالات هستید: رولبرینگ مخروطی چیست؟ چه کاربردی در خودرو، گیربکس و صنایع سنگین دارد؟ چگونه نصب و نگهداری کنیم؟ تا انتهای این راهنمای جامع با ما همراه باشید.
رولبرینگ مخروطی چیست و چگونه کار میکند؟

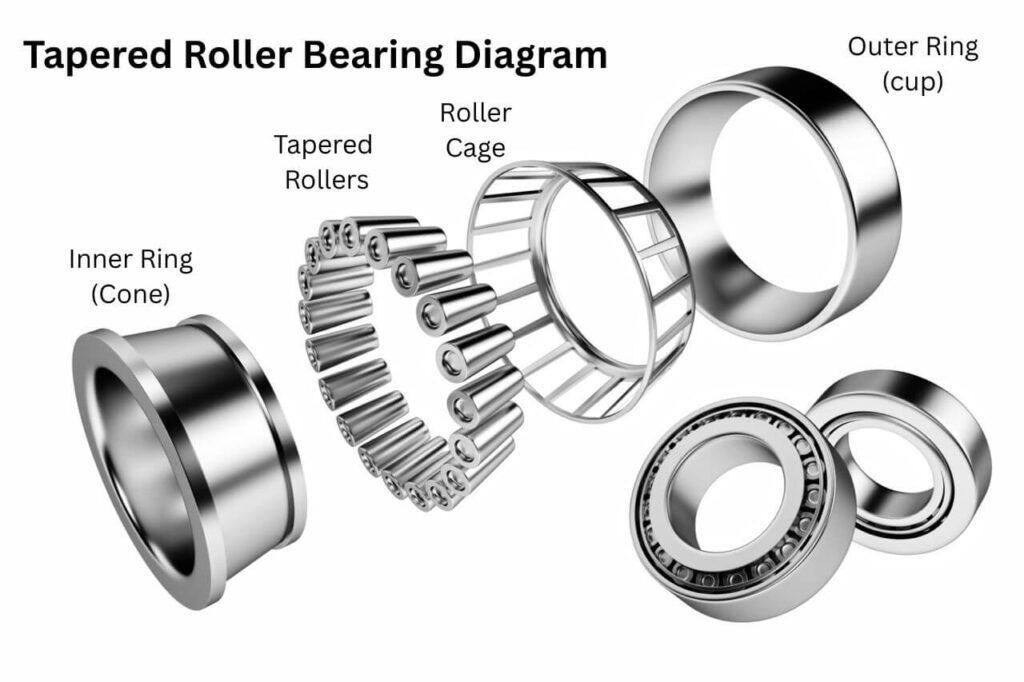

رولبرینگ مخروطی از چهار بخش اصلی تشکیل شده:
- رینگ داخلی (Cone)
- رینگ خارجی (Cup)
- غلتکهای مخروطی (Tapers)
- قفسه (Cage)
غلتک ها به شکل مخروطی هستند که این شکل باعث میشود نیروی محوری به شعاعی تبدیل شود و بار به طور یکنواخت توزیع گردد. وقتی شفت میچرخد، غلتک ها روی سطوح مخروطی حرکت میکنند. زاویه مخروطی (معمولاً ۱۰ تا ۳۰ درجه) بار محوری را تحمل میکند. این طراحی از لغزش جلوگیری میکند و اصطکاک را کم مینماید.
چرا مخروطی؟ در بارهای ترکیبی (مانند چرخ خودرو)، بلبرینگ های معمولی شکست میخورند، اما رولبرینگ مخروطی مقاومت میکند.
تاریخچه رولبرینگ مخروطی: از اختراع تا امروز
هنری تیمکن در سال ۱۸۹۸ رولبرینگ مخروطی را اختراع کرد. او برای واگن های قطار نیاز به تحمل بار سنگین داشت. شرکت Timken بنیانگذاری شد و این بلبرینگ استاندارد شد.
در دهه ۱۹۵۰، با رشد خودروسازی، رولبرینگ مخروطی در محورها استفاده شد. برندهای SKF و NSK بهبودهایی مانند مواد بهتر اضافه کردند. امروز، با فناوری نانو، رولبرینگهای مخروطی عمر طولانیتری دارند. کدام برند بهتر است؟ برندهای رولبرینگ مخروطی Timken، SKF و NTN پیشرو هستند.
ساختار دقیق رولبرینگ مخروطی: اجزا و عملکرد
رینگ داخلی (Cone) روی شفت قرار میگیرد. رینگ خارجی (Cup) در هوزینگ ثابت است. غلتک ها بین آنها حرکت میکنند. قفسه غلتکها را جدا نگه میدارد.
زاویه تماس (Contact Angle) کلیدی است. زاویه کم برای بار شعاعی بیشتر، زاویه زیاد برای محوری. مدلهای تک ردیفه، دو ردیفه و چهار ردیفه وجود دارد. دو ردیفه برای بارهای سنگینتر. تفاوت تک و دو ردیفه چیست؟ تک ردیفه ساده و ارزان، دو ردیفه ظرفیت بالاتر.
انواع رولبرینگ مخروطی: کدام برای شما مناسب است؟
- تک ردیفه (Single Row)

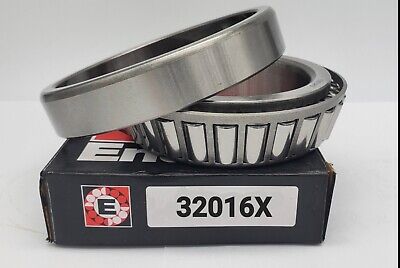

رایجترین نوع، سری ۳۰۲۰۰، ۳۲۰۰۰. برای چرخ خودرو و گیربکس. - دو ردیفه (Double Row)
دو cone و cup مشترک، ظرفیت بار دو برابر. در ماشینآلات سنگین. - چهار ردیفه (Four Row)
برای بارهای extreme در نورد فولاد. - با فلنج (Flanged)
رینگ خارجی فلنج دارد برای موقعیتیابی آسان.
چطور سری را انتخاب کنم؟ بر اساس اندازه شفت و بار.
مزایای رولبرینگ مخروطی: چرا انتخاب اول صنایع سنگین؟
- تحمل بار ترکیبی بالا.
- تنظیم پیشبار آسان برای عمر طولانی.
- مقاومت به شوک و ضربه.
- توزیع بار یکنواخت.
- عمر مفید طولانی با نگهداری درست.
معایب: حساس به ناهماهنگی، نیاز به تنظیم دقیق. بهتر از بلبرینگ شیار عمیق است؟ بله، برای بار محوری.
کاربرد رولبرینگ مخروطی در صنعت خودرو
در خودرو، بلبرینگ مخروطی در هاب چرخ (Wheel Hub) بار جاده و وزن را تحمل میکند. در کامیون ها، مدل های دو ردیفه استفاده میشود. در گیربکس، بارهای دنده و در دیفرانسیل، بارهای چرخش را مدیریت میکند. چرا در چرخ خودرو؟ چون بار محوری ترمز و پیچ ها را تحمل میکند.
کاربرد در ماشینآلات صنعتی و گیربکس
در گیربکسذهای صنعتی، رولبرینگ مخروطی شفت ها را پشتیبانی میکند. در پمپها و کمپرسورها، بارهای بالا را تحمل میکند. در نوار نقالهها، مدلهای بزرگ استفاده میشود. در سرعت بالا کار میکند؟ بله، تا ۱۰,۰۰۰ rpm با روانکاری خوب.
کاربرد در صنایع معدن و ساختمانی
در سنگشکن ها، رولبرینگ مخروطی شوک سنگ ها را جذب میکند. در بیل مکانیکی، محورها را نگه میدارد. در لودرها، بار سنگین خاک را تحمل میکند. مقاوم به گردوغبار است؟ مدلهای سیلدار بله.
کاربرد در بخش انرژی و توربینها
در توربین های بادی، رولبرینگ مخروطی شفت اصلی را پشتیبانی میکند. بار باد را مدیریت میکند. در ژنراتورها، دقت چرخش را حفظ میکند.
کاربرد در راهآهن و حملونقل سنگین
در واگن های قطار، محور ها از رولبرینگ مخروطی استفاده میکنند. بار سنگین و سرعت بالا را تحمل میکند. چرا در قطار؟ ایمنی و دوام بالا.
مقایسه انواع رولبرینگ مخروطی
انواع مختلف بلبرینگهای مخروطی (Tapered Roller Bearings) را بر اساس ساختار و ویژگیهایشان مقایسه میکند. بلبرینگ های تکردیفه دارای ظرفیت بار محوری متوسط و ظرفیت بار شعاعی بالا هستند و عمدتاً در کاربردهایی مثل خودرو ها و گیربکس ها استفاده می شوند؛ یک مثال رایج از این نوع، سری ۳۰۲۰۰ است.

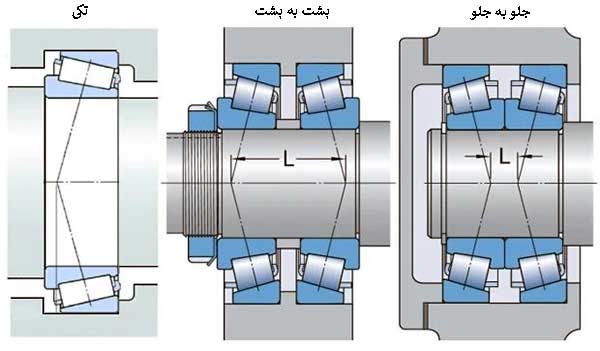

بلبرینگ های دو ردیفه ظرفیت بار محوری بالا و ظرفیت بار شعاعی خیلی بالا دارند و بیشتر در ماشین آلات سنگین به کار میروند؛ مثالی از این دسته، تنظیم TDO است. بلبرینگ های چهار ردیفه بالاترین ظرفیت را در هر دو جهت محوری و شعاعی (خیلی بالا) ارائه می دهند و کاربرد اصلی شان در صنایع سنگین مانند نورد فولاد است؛ نمونه معروف آنها تنظیم TQO نام دارد.
در نهایت، بلبرینگ های با فلنج ظرفیت بار محوری متوسط و ظرفیت بار شعاعی بالا دارند، اما مزیت اصلی شان موقعیت یابی و نصب آسان تر است و به همین دلیل از نوع Flanged Cup استفاده میشود.
نکات نصب : اشتباهات رایج را اجتناب کنید

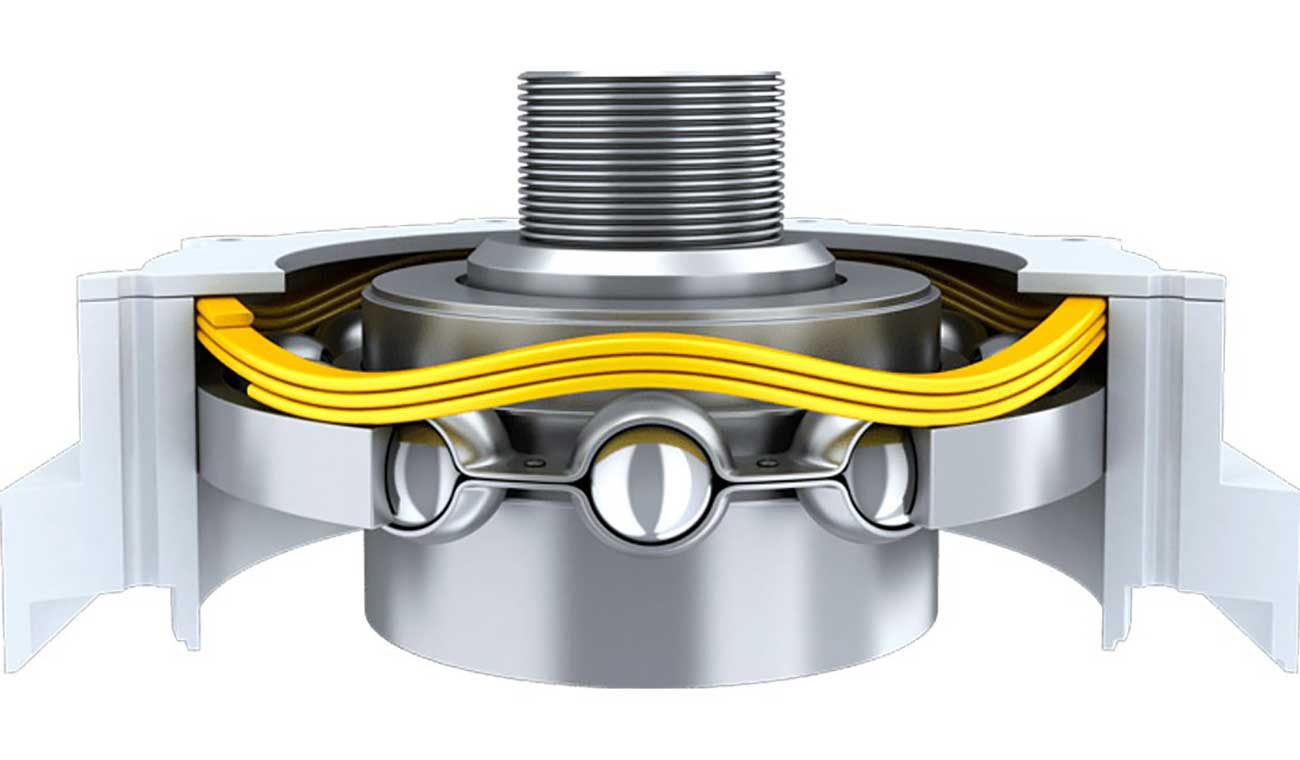

نصب درست پیشبار (Preload) کلیدی است. خیلی سفت باعث گرما، خیلی شل باعث لرزش می شود. از ابزارهای مخصوص استفاده کنید و سطوح را تمیز کنید. چطور پیشبار تنظیم کنم؟ با اندازهگیری لقی یا گشتاور.
نگهداری و روانکاری: راز عمر طولانی
روانکاری با گریس یا روغن منظم انجام شود. لرزش و صدا را بررسی کنید. هر چند وقت تعویض؟ بسته به ساعت کار، معمولاً ۱۰,۰۰۰-۵۰,۰۰۰ ساعت.
برندهای معتبر
Timken، SKF، NSK، NTN، FAG. هر کدام سری های خاص دارند.
آینده بلبرینگ مخروطی: نوآوریها
با مواد جدید و سنسورها، هوشمند میشوند.
