کاسه نمد

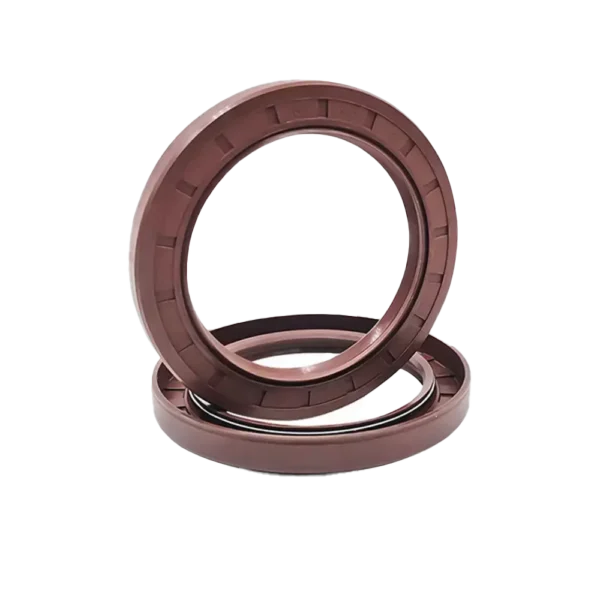

کاسه نمدنوعی درزگیراست که برای درزبندی شفت دوار و پوسته حاوی سیال استفاده میشود تا مانع از نشت و ورود سیال به بیرون از پوسته گردد. هر کدام از واشرهای لاستیکی گرد در اندازه‌ها و سایز های  مختلف که در موتور برای پیشگیری از نفوذ روغن به بیرون به کار می‌رود عموماً کاسه‌نمد نامیده می‌شود.
شرکت کارا بلبرینگ وارد کننده و تامین کننده انواع کاسه نمد -اورینگ – پکینگ – وی رینگ – یورینگ – ایکس رینگ و در رنگ ها – سایز ها و متریال های گوناگون:
ضد روغن و حرارت NBR  متریال
معمولی NR متریال
ضد حرارت – ضد روغن – بهداشتی – پزشکی – مواد غذایی –SILICONE  متریال
ضداسید و مقاوم در برابر آب شور دریا EPDM متریال
ضد سایش NR-PBR متریال
ضد روغن – ضد حرارت و مقاوم در برابر عوامل شیمیایی و سایش  VAITON متریال
ضد روغن – ضد حرارت و مقاوم در برابر عوامل شیمیایی و سایش KALREZ متریال

برخی کاربرد‌ها:

• https://saheldieselsea.com/en/what-is-a-felt-bowl-types-of-felt-bowls/به عنوان یک مانع فیزیکی روغن روانکار را در محلی که باید محفوظ و از نشت آن جلوگیری می‌کند.
• مانع از نشتی روغن حتا در فشار‌ّهای بسیار بالا می‌شود.
• مانع ورود آلودگی‌‌ها و عناصر دیگر به محفظه‌ی سیستم روانکاوی می‌شود.

انواع کاسه نمد:

• انواع كاسه نمدهاي آهن دار
• انواع كاسه نمدهاي آهندار همراه فنر فلزي
• انواع كاسه نمدهاي ضد روغن
• انواع كاسه نمدهاي ضد حرارت
• انواع كاسه نمدهاي ضد مواد شيميايي
• انواع كاسه نمدهاي  ضد اسيد
• انواع كاسه نمدهاي  ضد مواد خورنده
• انواع كاسه نمدهاي  ضد آب شور دريا
• انواع كاسه نمدهاي سايشي و سايش بالا
• انواع كاسه نمدهاي فانوسي
• انواع كاسه نمدهاي محافظ ياتاقان
• انواع كاسه نمدهاي شياردار
• انواع كاسه نمدهاي نسوز
• انواع كاسه نمدهاي كشاورزي
• انواع كاسه نمدهاي ماشين آلات راهسازي
• انواع كاسه نمدهاي مورد مصرف در مكانيكال سيلها
• انواع كاسه نمدهاي ماشين لباس شويي
• انواع ابندهاي به شكل كاسه نمد
• طراحي انواع كاسه نمد مربوط به هر شافت مورد نظر
• قالب سازي انواع كاسه نمد
• انواع كاسه نمدهاي مربوط به پالايشگاه
• انواع كاسه نمدهاي مربوط به پتروشيمي
• انواع كاسه نمدهاي شركت گاز
• انواع كاسه نمدهاي با متريالهاي PTFE
• انواع كاسه نمدهاي EPDM
• انواع كاسه نمدهاي SILICON
• انواع كاسه نمدهاي NBR
• انواع كاسه نمدهاي H-NBR
• انواع كاسه نمدهاي LEATHER
• انواع كاسه نمدهاي FELT

ساختار:

• کاسه‌نمد‌ها دارای یک حلقه‌ی فلزی در اسکلت داخلی هستند که موجب استحکام و مقاومت آنها می‌شود.
• بخش بیرونی کاسه‌نمد به طور غالب از لاستیک نیتریل (NBR) ساخته شود که البته بنا به نیاز مصرف‌کننده در متریال‌های مختلف دیگر نیز تولید و عرضه می‌شود.
• فنری که در لبه‌ی لاستیکی کاسه‌نمد‌ها به کار می‌رود به عنوان یک عامل تقویت کننده برای جلوگیری از ورود مواد و آلودگی‌های خارجی به داخل تجهیزات عمل می‌کند.

• انواع کاسه نمدهاTypes of seal
• کاسه نمدها به دو دسته کلی مالشی و غیر مالشی تقسیم می شوند.
• کاسه نمدهای غیر مالشیNon – rubbing seals
• همانگونه که از اسم آن پیداست بین این کاسه نمدها با برینگ یا شافت فاصله وجود دارد.
  عملکرد این کاسه نمدها به مقدار این درز که ممکن است در راستای عمودی، افقی یا عمودی افقی باشد بستگی دارد.
  از طرف دیگر وجود همین درز موجب عدم تولید اصطکاک و گرما شده، ولی خاصیت آب
  بندی آن به نوع مالشی نمی رسد که می توان با پرکردن درز موجود توسط گریس خاصیت
  مذکور را بهبود بخشید. امکان سرعت زیاد در برینگ های با این نوع کاسه نمد از مزایای دیگر
  آنهاست.
• کاسه نمدهای مالشیRubbing seals
• عملکرد این کاسه نمدها به مقدار فشار در محل تماس با برینگ بستگی دارد. آب بندی کامل
  برینگ در مقابل نفوذ مواد اضافی و عدم امکان نشت گریس از مزایای آنهاست.
  تولید اصطکاک و گرما از معایب آنهاست که با بهبود سطح تماس می توان تا حدودی آن را
  تعدیل کرد. این کاسه نمدها همچنین در مقابل ضربه آسیب پذیر هستند که با قرار دادن یک
  کاسه نمد غیرمالشی در مقابل آنها می توان این مشکل را نیز رفع کرد.
• انتخاب کاسه نمدSeal selection
• نوع کاسه نمد تأثیر زیادی در کارکرد برینگ دارد. در این رابطه تشخیص شرایط محیطی لازمه
  انتخاب کاسه نمد است.
• کاسه نمدهای یکپارچهIntegral seals
• بعضی از برینگها با کاسه نمد لاستیکی Seals یا فلزی Shield در یک طرف یا دو طرف تولید
  می شوند.
  این برینگها در موقع مونتاژ با گریس مناسب پر شده و احتیاجی به گریسکاری مجدد ندارد.
  استفاده از برینگها با کاسه نمد در مواردی است که استفاده از کاسه نمدهای مجزا در
  خارج برینگ بنا به دلایلی نظیر کمبود فضا امکان پذیر نباشد.
  از کاسه نمدهای فلزی در مواردی که آلودگیها و رطوبت کم و سرعت زیاد باشد،
  استفاده می شود. زیرا این کاسه نمدها غیرمالشی هستند.
  در صورت وجود آلودگی زیاد یا رطوبت بالا از کاسه نمدهای لاستیکی (مالشی)
  استفاده می کنند.
• کاسه نمدهای مجزاExternal seals
• ساده ترین نوع این کاسه نمدها در فاصله بسیار کمی از خروجی شافت، از برینگ قرار گرفته،
  آب بندی مطلوبی ایجاد می کند. با ایجاد چند شیار در داخل محفظه در محل خروجی شافت
  مقداری گریس در شیارها ذخیره می شود که از ورود مواد اضافی از زیر کاسه نمد به داخل
  محفظه جلوگیری می کند.
  در کاسه نمد غیرمالشی، درزها ممکن است به صورت عمودی، افقی یا عمودی افقی باشد
  کاسه نمدهای چند لایه نیز وجود دارند که از نوع اول مؤثرترند؛ نظیر کاسه نمدهای مارپیچی
  Labyrinth واشرهای آب بند Sealing Washerss نیز حالت کاسه نمدهای مارپیچی را داشته،
  غیرمالشی، مؤثر و ارزان قیمت هستند. با افزایش تعداد واشرها در جلوی برینگ، خاصیت آب
  بندی نیز افزوده می شود.
  کاسه نمدهای نمدی (Felt Seals) که در روانکاری با گریس استفاده می شوند، ساختمان ساده
  ای داشته و در مواردی که سرعت تا m/s 4 و دما تا ۱۰۰ºCC باشد، استفاده می شوند.
  واشرهای فنری Spring Washerss نیز نوع دیگر کاسه نمد هستند و با دارا بودن ساختمان
  ساده و اشغال فضای کم، آب بندی مؤثری را در موارد روانکاری با گریس ایجاد می کنند.
  کاسه نمدهای لبه دار شعاعی radial Lipp که از نوع مالشی بوده و در موارد روانکاری با روغن
  استفاده می شوند، بالاترین میزان مصرف را دارند. کاسه نمد عموماً لاستیکی بوده که توسط
  یک رینگ فلزی تقویت می شود یا در داخل یک بدنه فلزی جا زده می شود.
  لبه کاسه نمد از لاستیک مصنوعی بوده و توسط یک فنر که در داخل آن تعبیه شده بر روی
  شافت پرس می شود.
  محدوده دمایی کارکرد آن ۴۰ºC – الی ۲۰۰ºCC+ و برای سرعتهای m/s 4 تا مناسب هستند.



جهت کسب اطلاعات بیشتر و یا خرید، با ما تماس بگیرید.
