در بسیاری از ماشینآلات صنعتی، انتقال نیرو باید با دقت بالا، کمترین میزان لغزش و بیشترین بازده انجام شود. زنجیر صنعتی یکی از مهمترین قطعاتی است که این وظیفه را بر عهده دارد و در صنایع مختلف، از خطوط تولید و نوار نقالهها گرفته تا ماشینآلات کشاورزی و تجهیزات معدنی، نقش اساسی ایفا میکند.
اگر بخواهیم به زبان ساده توضیح دهیم، زنجیر صنعتی مجموعهای از لینکهای فلزی بههمپیوسته است که با درگیر شدن با چرخزنجیر (Sprocket)، نیروی چرخشی را از یک محور به محور دیگر منتقل میکند. این روش انتقال نیرو، راندمان بالایی دارد و برخلاف تسمه، دچار لغزش نمیشود. به همین دلیل، بسیاری از ماشینآلاتی که به انتقال دقیق قدرت نیاز دارند، از زنجیر صنعتی استفاده میکنند.
زنجیرهای صنعتی از قطعات مختلفی مانند صفحات داخلی و خارجی، پین، بوش و رولر تشکیل میشوند. این اجزا در کنار یکدیگر حرکت روان زنجیر را امکانپذیر میکنند و باعث میشوند نیرو با کمترین اتلاف انرژی منتقل شود. کیفیت مواد اولیه، دقت ساخت و روانکاری مناسب، تأثیر مستقیمی بر طول عمر و عملکرد زنجیر دارند.
یکی از مهمترین مزایای زنجیر صنعتی، توانایی انتقال گشتاور بالا در فواصل مختلف است. به همین دلیل، این قطعه در تجهیزاتی که تحت بار سنگین کار میکنند، عملکرد بسیار مطمئنی دارد. کارخانههای سیمان، صنایع فولاد، معادن، صنایع غذایی، ماشینآلات بستهبندی، تجهیزات کشاورزی و خطوط مونتاژ تنها بخشی از صنایعی هستند که از زنجیرهای صنعتی استفاده میکنند.
البته انتخاب زنجیر مناسب فقط به ابعاد آن محدود نمیشود. هنگام انتخاب باید عواملی مانند ظرفیت بار، سرعت حرکت، شرایط محیطی، میزان رطوبت، دمای کاری و نوع کاربرد را نیز بررسی کنید. برای مثال، زنجیری که در یک محیط مرطوب یا دارای مواد شیمیایی کار میکند، باید مقاومت بیشتری در برابر خوردگی داشته باشد، در حالی که زنجیر مورد استفاده در یک خط تولید پرسرعت باید از دقت ساخت بالاتری برخوردار باشد.
امروزه تولیدکنندگان معتبر مانند SKF، Tsubaki، Renold، Diamond Chain و Donghua زنجیرهای صنعتی را مطابق استانداردهای بینالمللی تولید میکنند تا علاوه بر انتقال مطمئن نیرو، عمر مفید تجهیزات نیز افزایش پیدا کند.

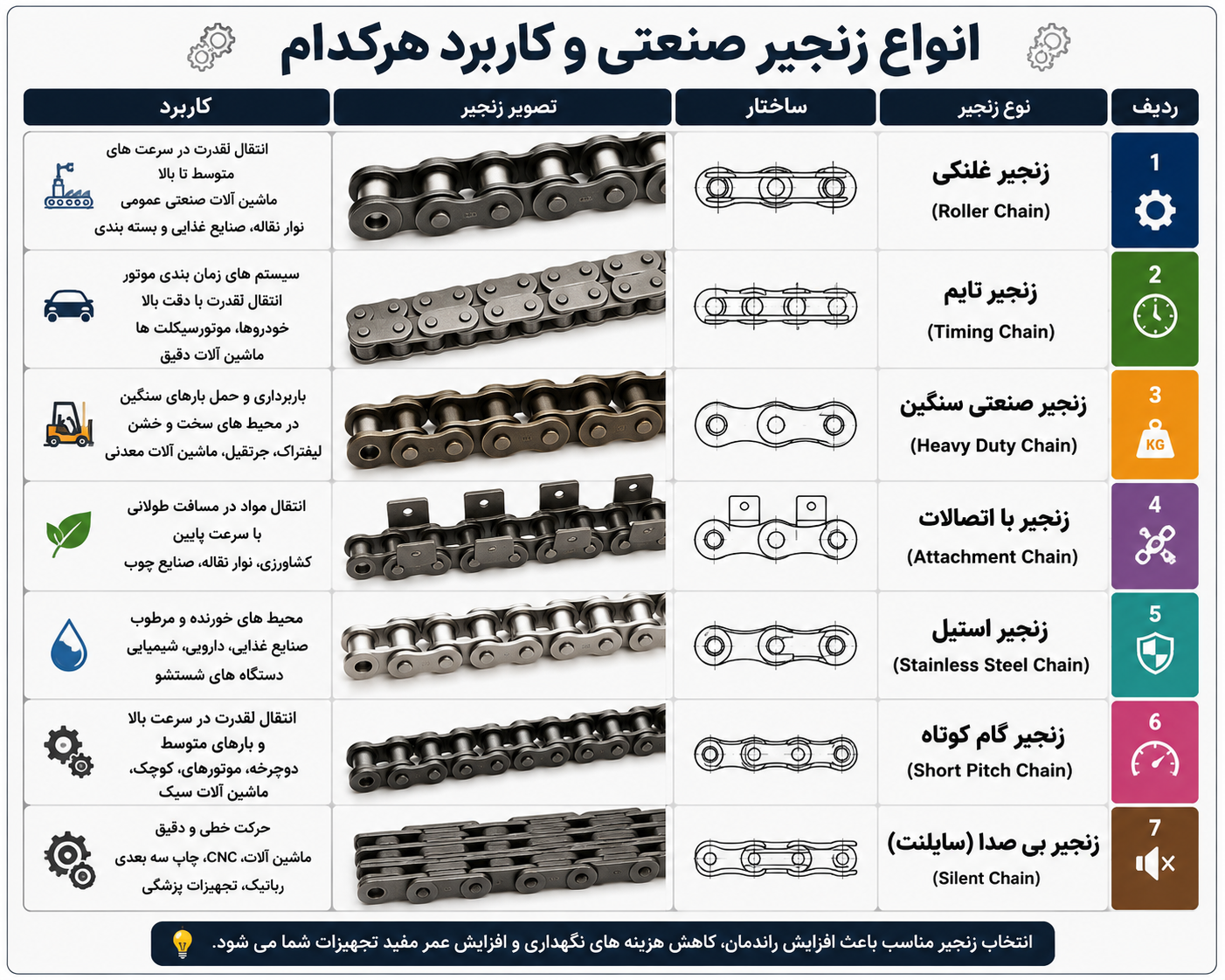

انواع زنجیر صنعتی و کاربرد هرکدام
زنجیرهای صنعتی با توجه به نوع طراحی، ظرفیت تحمل بار، سرعت حرکت و کاربرد، در مدلهای مختلفی تولید میشوند. هر نوع زنجیر برای شرایط کاری مشخصی طراحی شده است و انتخاب نادرست آن میتواند باعث کاهش راندمان، افزایش استهلاک و توقف خطوط تولید شود. به همین دلیل، شناخت انواع زنجیر صنعتی اولین قدم برای انتخاب صحیح این قطعه محسوب میشود.
در ادامه با رایجترین انواع زنجیر صنعتی و کاربرد هرکدام آشنا میشویم.
زنجیر غلطکی (Roller Chain)
زنجیر غلطکی پرکاربردترین نوع زنجیر صنعتی است و در بسیاری از ماشینآلات برای انتقال قدرت استفاده میشود. این زنجیر از رولر، بوش، پین و صفحات داخلی و خارجی تشکیل شده است. وجود رولرها باعث میشود تماس زنجیر با چرخزنجیر بهصورت روان انجام شود و اصطکاک کاهش پیدا کند.
کاربردهای زنجیر غلطکی:
- موتورهای صنعتی
- گیربکسها
- ماشینآلات کشاورزی
- دستگاههای بستهبندی
- تجهیزات چاپ
- صنایع غذایی
از مهمترین مزایای این زنجیر میتوان به راندمان بالا، تحمل بار مناسب و نگهداری آسان اشاره کرد.
زنجیر انتقال قدرت (Power Transmission Chain)
زنجیر انتقال قدرت برای انتقال گشتاور بین دو محور طراحی شده است و در تجهیزاتی استفاده میشود که به انتقال دقیق نیرو نیاز دارند. این نوع زنجیر نسبت به تسمه لغزش ندارد و سرعت انتقال نیرو را ثابت نگه میدارد.
موارد استفاده:
- خطوط تولید صنعتی
- دستگاههای CNC
- کمپرسورها
- ماشینآلات کارخانهها
- تجهیزات معدنی
در صورت روانکاری مناسب، این زنجیر میتواند سالها بدون افت عملکرد کار کند.
زنجیر نقاله (Conveyor Chain)
زنجیر نقاله وظیفه جابهجایی مواد، قطعات یا محصولات را در خطوط تولید بر عهده دارد. طراحی این زنجیر با زنجیر انتقال قدرت تفاوت دارد و بیشتر بر تحمل بار و دوام تمرکز میکند.
این زنجیرها در صنایع زیر کاربرد گستردهای دارند:
- کارخانههای سیمان
- صنایع فولاد
- معادن
- صنایع خودروسازی
- صنایع غذایی
- خطوط مونتاژ
برخی از مدلهای زنجیر نقاله دارای صفحات، پایه یا اتصالات ویژه هستند تا بتوانند محصولات مختلف را حمل کنند.
زنجیر دندانهای (Silent Chain)
زنجیر دندانهای که با نام Silent Chain نیز شناخته میشود، برای تجهیزاتی طراحی شده است که به حرکت نرم، صدای کم و سرعت بالا نیاز دارند. طراحی خاص دندانههای این زنجیر باعث میشود درگیری آن با چرخزنجیر بسیار روان باشد.
کاربردهای اصلی:
- موتور خودرو
- ماشینآلات دقیق
- تجهیزات چاپ
- دستگاههای پرسرعت
این زنجیر نسبت به زنجیر غلطکی صدای کمتری تولید میکند و عملکرد یکنواختتری دارد.
زنجیر استیل ضدزنگ (Stainless Steel Chain)
در محیطهایی که رطوبت، مواد شیمیایی یا شستوشوی مداوم وجود دارد، استفاده از زنجیرهای فولادی معمولی باعث خوردگی میشود. در چنین شرایطی، زنجیر استیل ضدزنگ بهترین انتخاب است.
این نوع زنجیر در صنایع زیر استفاده میشود:
- صنایع غذایی
- صنایع دارویی
- صنایع لبنی
- تجهیزات دریایی
- خطوط شستوشو
مقاومت بالا در برابر زنگزدگی و خوردگی، مهمترین ویژگی این زنجیرها است.
زنجیر مهندسی (Engineering Chain)
زنجیرهای مهندسی برای شرایط کاری بسیار سنگین طراحی میشوند و ظرفیت تحمل بار بالایی دارند. این زنجیرها معمولاً در صنایع بزرگ و ماشینآلات معدنی به کار میروند.
کاربردهای رایج:
- ماشینآلات راهسازی
- معادن
- کارخانههای سیمان
- صنایع فولاد
- تجهیزات حمل مواد سنگین
به دلیل طراحی مستحکم، این زنجیرها در برابر ضربه، سایش و بارهای سنگین مقاومت بالایی دارند.
کدام نوع زنجیر صنعتی برای شما مناسب است؟
انتخاب بهترین زنجیر صنعتی به عوامل مختلفی بستگی دارد، از جمله:
- نوع کاربرد
- میزان بار
- سرعت حرکت
- شرایط محیطی
- نوع روانکاری
- فاصله بین محورها
- نوع چرخزنجیر
برای مثال، اگر هدف انتقال قدرت باشد، زنجیر غلطکی یا زنجیر انتقال قدرت بهترین گزینه هستند. اما اگر قرار است مواد در یک خط تولید جابهجا شوند، استفاده از زنجیر نقاله انتخاب مناسبتری خواهد بود. همچنین در محیطهای مرطوب یا صنایع غذایی، زنجیر استیل ضدزنگ عملکرد و دوام بسیار بهتری نسبت به زنجیرهای معمولی دارد.
مزایا و معایب زنجیر صنعتی و تفاوت آن با تسمه انتقال قدرت
یکی از رایجترین پرسشها هنگام انتخاب سیستم انتقال نیرو این است که زنجیر صنعتی بهتر است یا تسمه؟ هر دو سیستم وظیفه انتقال نیرو را بر عهده دارند، اما از نظر عملکرد، ظرفیت تحمل بار، هزینه نگهداری و طول عمر تفاوتهای مهمی با یکدیگر دارند. شناخت این تفاوتها به شما کمک میکند تا با توجه به شرایط کاری دستگاه، بهترین گزینه را انتخاب کنید.
مزایای زنجیر صنعتی
زنجیر صنعتی به دلیل ساختار فلزی و درگیری مستقیم با چرخزنجیر، یکی از مطمئنترین روشهای انتقال نیرو در صنایع مختلف محسوب میشود. به همین دلیل در بسیاری از ماشینآلات سنگین و خطوط تولید، استفاده از زنجیر نسبت به تسمه اولویت دارد.
مهمترین مزایای زنجیر صنعتی عبارتاند از:
انتقال نیرو بدون لغزش
زنجیر با دندانههای چرخزنجیر درگیر میشود و نیرو را بدون لغزش منتقل میکند. این ویژگی باعث میشود سرعت دوران محور محرک و محور متحرک تقریباً ثابت باقی بماند و دقت انتقال قدرت افزایش پیدا کند.
تحمل بار و گشتاور بالا
زنجیرهای صنعتی ظرفیت تحمل بار بسیار بیشتری نسبت به تسمه دارند. به همین دلیل در صنایع فولاد، سیمان، معدن، کشاورزی و ماشینآلات سنگین کاربرد گستردهای دارند.
طول عمر بالا
اگر زنجیر بهدرستی روانکاری و سرویس شود، میتواند سالها بدون افت محسوس عملکرد کار کند. استفاده از زنجیر باکیفیت و چرخزنجیر استاندارد نیز تأثیر زیادی بر افزایش عمر مفید آن دارد.
مقاومت در شرایط سخت
زنجیرهای صنعتی در محیطهای دارای گردوغبار، دمای بالا، رطوبت یا آلودگی عملکرد قابل قبولی دارند و در شرایطی که تسمه بهسرعت فرسوده میشود، دوام بیشتری از خود نشان میدهند.
معایب زنجیر صنعتی
در کنار مزایا، زنجیر صنعتی محدودیتهایی نیز دارد که باید هنگام انتخاب به آنها توجه کنید.
نیاز به روانکاری منظم
برای کاهش اصطکاک و جلوگیری از سایش، زنجیر باید در بازههای زمانی مشخص روانکاری شود. بیتوجهی به این موضوع باعث افزایش استهلاک و کاهش عمر زنجیر میشود.
ایجاد صدا در سرعتهای بالا
در مقایسه با تسمه، زنجیر هنگام کار صدای بیشتری تولید میکند. البته استفاده از زنجیرهای باکیفیت، تنظیم صحیح کشش و روانکاری مناسب میتواند این صدا را تا حد زیادی کاهش دهد.
حساسیت به تنظیم کشش
اگر کشش زنجیر بیش از حد کم یا زیاد باشد، احتمال سایش، افزایش فشار روی یاتاقانها و حتی خارج شدن زنجیر از مسیر وجود دارد. به همین دلیل، بازبینی دورهای کشش زنجیر اهمیت زیادی دارد.

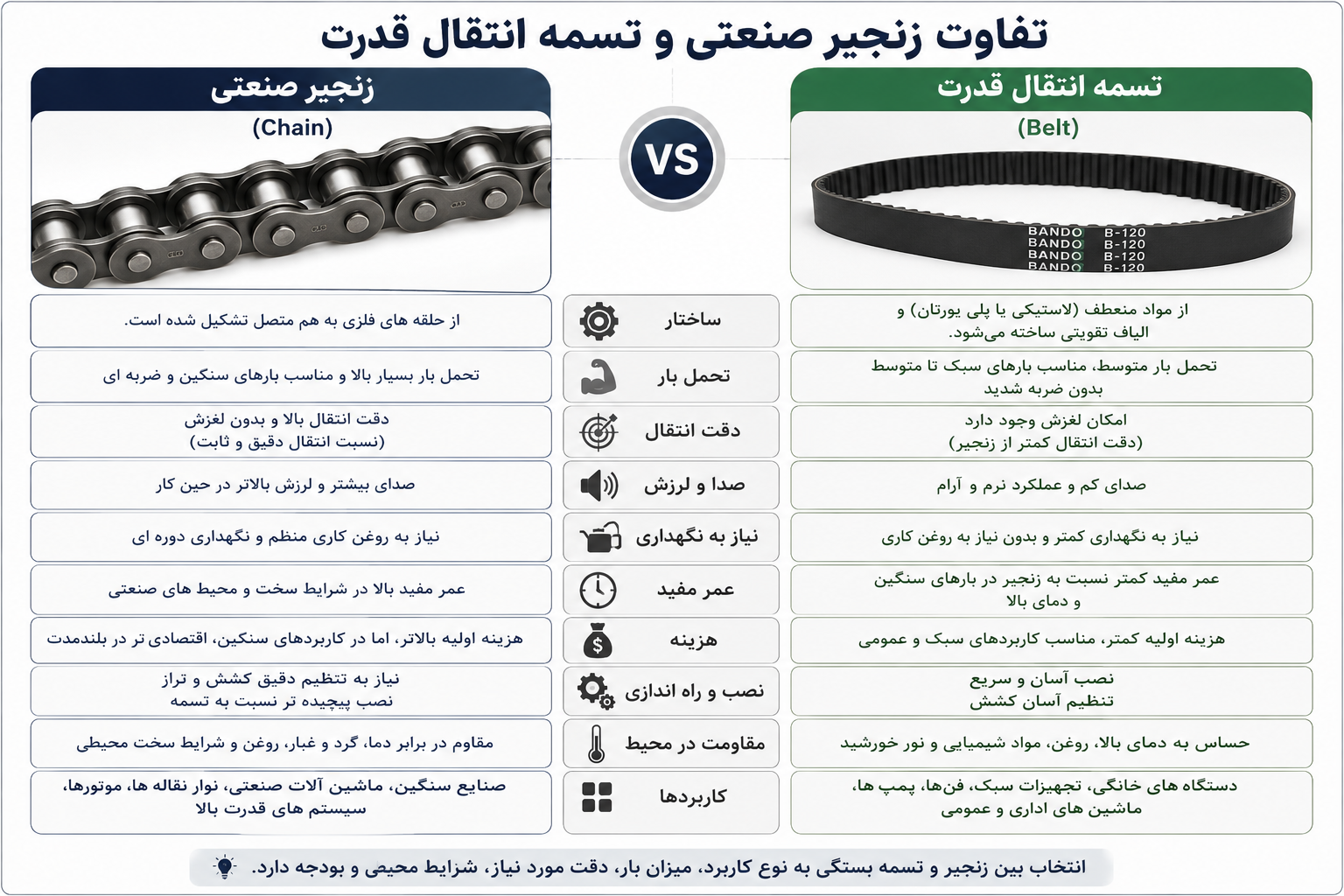

تفاوت زنجیر صنعتی و تسمه انتقال قدرت
هر دو سیستم برای انتقال نیرو طراحی شدهاند، اما ویژگیهای متفاوتی دارند. جدول زیر مقایسهای کلی بین این دو ارائه میدهد.
| ویژگی | زنجیر صنعتی | تسمه انتقال قدرت |
|---|---|---|
| انتقال نیرو | بدون لغزش | امکان لغزش وجود دارد |
| تحمل بار | بسیار بالا | متوسط |
| دقت انتقال قدرت | بسیار بالا | کمتر از زنجیر |
| نیاز به روانکاری | دارد | ندارد |
| میزان صدا | بیشتر | کمتر |
| طول عمر | بالا | متوسط |
| هزینه نگهداری | متوسط | پایین |
| کاربرد | صنایع سنگین و خطوط تولید | ماشینآلات سبک و تجهیزات عمومی |
چه زمانی زنجیر انتخاب بهتری است؟
اگر دستگاه شما تحت بار سنگین کار میکند، به انتقال دقیق نیرو نیاز دارد یا در شرایط سخت صنعتی فعالیت میکند، زنجیر صنعتی بهترین انتخاب است. همچنین در تجهیزاتی که تغییر نسبت سرعت نباید رخ دهد، زنجیر عملکرد بسیار مطمئنتری نسبت به تسمه دارد.
در مقابل، اگر دستگاه با بار سبک کار میکند، صدای کم اهمیت بیشتری دارد و هزینه نگهداری باید حداقل باشد، استفاده از تسمه میتواند گزینه مناسبتری باشد.
نقش نگهداری در افزایش عمر زنجیر صنعتی
حتی بهترین زنجیر صنعتی نیز بدون نگهداری صحیح، عمر مفید کوتاهی خواهد داشت. رعایت چند نکته ساده میتواند عملکرد زنجیر را برای مدت طولانی حفظ کند:
- روانکاری منظم با روغن مناسب
- بررسی کشش زنجیر در بازههای زمانی مشخص
- تمیز کردن زنجیر و چرخزنجیر از گردوغبار و آلودگی
- تعویض همزمان زنجیر و چرخزنجیر در صورت سایش شدید
- استفاده از زنجیر متناسب با ظرفیت بار و سرعت دستگاه
نگهداری صحیح علاوه بر افزایش عمر زنجیر، از آسیب دیدن چرخزنجیر، یاتاقانها و سایر قطعات سیستم انتقال قدرت نیز جلوگیری میکند.
چگونه زنجیر صنعتی مناسب را انتخاب کنیم؟
انتخاب زنجیر صنعتی تنها به اندازه یا تعداد دندانههای چرخزنجیر محدود نمیشود. هر دستگاه شرایط کاری متفاوتی دارد و اگر زنجیر متناسب با آن انتخاب نشود، راندمان سیستم کاهش پیدا میکند، استهلاک قطعات افزایش مییابد و احتمال توقف خط تولید بیشتر میشود.
برای اینکه بهترین زنجیر صنعتی را انتخاب کنید، باید چند عامل مهم را بهصورت همزمان بررسی کنید.
نوع کاربرد را مشخص کنید
اولین قدم، شناخت وظیفه زنجیر در دستگاه است. برخی زنجیرها برای انتقال قدرت طراحی شدهاند و برخی دیگر برای انتقال مواد یا حمل قطعات استفاده میشوند.
برای مثال:
- اگر هدف انتقال نیرو بین دو محور باشد، زنجیر غلطکی یا زنجیر انتقال قدرت بهترین انتخاب است.
- اگر قرار باشد مواد یا محصولات در یک خط تولید جابهجا شوند، زنجیر نقاله گزینه مناسبتری خواهد بود.
- در محیطهای مرطوب یا صنایع غذایی نیز زنجیر استیل ضدزنگ عملکرد بهتری دارد.
انتخاب زنجیر متناسب با نوع کاربرد، اولین قدم برای افزایش عمر تجهیزات است.
ظرفیت بار و گشتاور را محاسبه کنید
یکی از مهمترین معیارها در انتخاب زنجیر صنعتی، میزان باری است که باید تحمل کند. زنجیری که برای بار سبک طراحی شده است، در تجهیزات سنگین بهسرعت دچار کشیدگی، سایش یا شکستگی میشود.
قبل از خرید، این موارد را بررسی کنید:
- وزن بار
- گشتاور انتقالی
- توان موتور
- سرعت دوران
- شوکهای ناشی از بارگذاری
هرچه بار وارد بر سیستم بیشتر باشد، باید از زنجیری با ظرفیت بالاتر و کیفیت ساخت بهتر استفاده کنید.
سرعت حرکت زنجیر را در نظر بگیرید
سرعت حرکت یکی دیگر از عوامل مهم در انتخاب زنجیر صنعتی است. برخی زنجیرها برای سرعتهای پایین و بارهای سنگین طراحی شدهاند، در حالی که برخی دیگر عملکرد بهتری در سرعتهای بالا دارند.
اگر دستگاه با دور موتور بالا کار میکند، زنجیر باید ویژگیهای زیر را داشته باشد:
- دقت ساخت بالا
- مقاومت مناسب در برابر سایش
- حرکت نرم و یکنواخت
- صدای کم
- روانکاری مناسب
بیتوجهی به سرعت مجاز زنجیر میتواند باعث افزایش دما، استهلاک و کاهش عمر مفید آن شود.
شرایط محیطی را بررسی کنید
محیطی که زنجیر در آن کار میکند، تأثیر مستقیمی بر عملکرد و دوام آن دارد. عواملی مانند رطوبت، گردوغبار، دمای بالا یا تماس با مواد شیمیایی میتوانند عمر زنجیر را کاهش دهند.
برای نمونه:
- در صنایع غذایی و دارویی، استفاده از زنجیر استیل ضدزنگ انتخاب مناسبی است.
- در کارخانههای سیمان و معادن، زنجیر باید مقاومت بالایی در برابر گردوغبار و سایش داشته باشد.
- در محیطهای مرطوب یا فضای باز، زنجیرهای مقاوم در برابر خوردگی عملکرد بهتری دارند.
انتخاب جنس مناسب زنجیر با توجه به شرایط محیطی، هزینههای تعمیر و تعویض را به میزان قابلتوجهی کاهش میدهد.
استاندارد و کیفیت ساخت را فراموش نکنید
همه زنجیرهای صنعتی کیفیت یکسانی ندارند. تولیدکنندگان معتبر محصولات خود را مطابق استانداردهای بینالمللی تولید میکنند و کنترل کیفیت دقیقی روی ابعاد، سختی قطعات و استحکام زنجیر دارند.
هنگام خرید، بهتر است زنجیرهایی را انتخاب کنید که مطابق استانداردهای ANSI یا ISO 606 تولید شدهاند. این استانداردها ابعاد، گام زنجیر، استحکام کششی و سایر مشخصات فنی را مشخص میکنند و باعث میشوند زنجیر با چرخزنجیرهای استاندارد کاملاً سازگار باشد.
به روانکاری و نگهداری توجه کنید
حتی بهترین زنجیر صنعتی نیز بدون نگهداری مناسب، عمر طولانی نخواهد داشت. انتخاب زنجیری که امکان روانکاری آسان داشته باشد، هزینههای نگهداری را کاهش میدهد و عملکرد سیستم را بهبود میبخشد.
بازرسی دورهای، تنظیم کشش زنجیر، استفاده از روانکار مناسب و تعویض بهموقع زنجیر و چرخزنجیر، از مهمترین اقداماتی هستند که به افزایش طول عمر سیستم انتقال قدرت کمک میکنند.
از برندهای معتبر خرید کنید
کیفیت مواد اولیه و دقت ساخت، تأثیر مستقیمی بر عملکرد زنجیر دارد. به همین دلیل، استفاده از برندهای معتبر انتخابی مطمئنتر است.
برندهایی مانند Tsubaki، Renold، Donghua، Diamond Chain، IWIS و Rexnord به دلیل کیفیت بالا، مقاومت مناسب در برابر سایش و طول عمر زیاد، در بسیاری از صنایع مورد استفاده قرار میگیرند.
انتخاب صحیح، هزینههای تولید را کاهش میدهد
انتخاب زنجیر صنعتی مناسب، تنها به معنای خرید یک قطعه نیست؛ بلکه سرمایهگذاری برای افزایش بهرهوری تجهیزات است. زنجیری که متناسب با نوع کاربرد، ظرفیت بار، سرعت و شرایط محیطی انتخاب شود، انتقال قدرت را با راندمان بالا انجام میدهد، مصرف انرژی را کاهش میدهد و از توقفهای ناخواسته خط تولید جلوگیری میکند.
خرید زنجیر صنعتی و نکات مهم نگهداری
انتخاب صحیح زنجیر صنعتی فقط به خرید یک محصول با اندازه مناسب محدود نمیشود. کیفیت زنجیر، سازگاری آن با چرخزنجیر، شرایط کاری و نحوه نگهداری، همگی روی عمر مفید سیستم انتقال قدرت تأثیر میگذارند. اگر زنجیر نامناسب انتخاب کنید یا سرویس دورهای آن را نادیده بگیرید، حتی یک زنجیر باکیفیت نیز نمیتواند عملکرد مطلوبی ارائه دهد.
اشتباهات رایج هنگام خرید زنجیر صنعتی
برخی اشتباهات در زمان انتخاب زنجیر میتوانند هزینههای تعمیرات و توقف دستگاه را افزایش دهند. مهمترین موارد عبارتاند از:
- انتخاب زنجیر فقط بر اساس قیمت
- بیتوجهی به گام و ابعاد زنجیر
- انتخاب زنجیر با ظرفیت بار کمتر از نیاز دستگاه
- نادیده گرفتن سرعت کاری سیستم
- استفاده از زنجیر نامتناسب با محیط کار
- تعویض زنجیر بدون بررسی وضعیت چرخزنجیر
- خرید محصول بدون توجه به برند و کیفیت ساخت
برای مثال، اگر چرخزنجیر دچار سایش شدید شده باشد، نصب زنجیر جدید روی آن میتواند باعث فرسایش سریع زنجیر شود. بنابراین هنگام تعویض زنجیر، وضعیت چرخزنجیر را نیز بررسی کنید.
چگونه عمر زنجیر صنعتی را افزایش دهیم؟
نگهداری صحیح نقش مهمی در افزایش طول عمر زنجیر دارد. برای عملکرد بهتر، این موارد را بهصورت دورهای بررسی کنید:
روانکاری منظم
روانکاری مناسب اصطکاک بین پین، بوش و رولر را کاهش میدهد و از افزایش دمای زنجیر جلوگیری میکند. نوع روانکار و فاصله زمانی روانکاری را با توجه به سرعت، بار و شرایط محیطی انتخاب کنید.
بررسی کشش زنجیر
شل بودن بیش از حد زنجیر باعث ضربه و لرزش میشود و کشش بیش از اندازه نیز فشار زیادی به زنجیر، چرخزنجیر و یاتاقانها وارد میکند. کشش را مطابق مشخصات فنی سازنده تنظیم کنید.
کنترل همراستایی چرخزنجیرها
چرخزنجیرهای نامیزان باعث سایش جانبی و حرکت نامنظم زنجیر میشوند. همراستایی صحیح دو چرخزنجیر، حرکت روان و عمر بیشتر زنجیر را به همراه دارد.
تمیزکاری و بازرسی دورهای
گردوغبار، براده فلز، مواد شیمیایی و آلودگیهای صنعتی میتوانند سرعت سایش زنجیر را افزایش دهند. در هر دوره سرویس، زنجیر را بررسی و در صورت نیاز تمیز کنید.
خرید زنجیر صنعتی از کارا بلبرینگ
اگر برای دستگاه خود به دنبال زنجیر صنعتی مناسب هستید، قبل از خرید مشخصات فنی دستگاه را بررسی کنید. نوع کاربرد، گام زنجیر، سرعت، ظرفیت بار، توان موتور و شرایط محیطی اطلاعات مهمی برای انتخاب محصول مناسب هستند.
کارا بلبرینگ در زمینه تأمین قطعات صنعتی فعالیت میکند و میتواند برای انتخاب زنجیر مناسب، بر اساس مشخصات فنی دستگاه به شما مشاوره ارائه دهد. همچنین در کنار زنجیر صنعتی، انتخاب صحیح چرخ زنجیر نیز اهمیت زیادی دارد؛ زیرا هماهنگی دقیق این دو قطعه روی عملکرد و طول عمر سیستم انتقال قدرت تأثیر مستقیم میگذارد.
اگر مدل زنجیر یا مشخصات فنی دستگاه خود را در اختیار دارید، میتوانید هنگام استعلام قیمت آنها را ارائه کنید تا گزینه مناسبتر را بررسی کنید.
