راهنمای کامل آشنایی با ساختار، عملکرد و مزایای آن
در میان انواع مختلف بلبرینگ، بلبرینگ خودتنظیم به دلیل طراحی منحصربهفرد خود، راهحلی مطمئن برای تجهیزاتی است که با ناهمراستایی شفت یا تغییرات جزئی در محور روبهرو هستند. بلبرینگها از مهمترین قطعات در سیستمهای انتقال قدرت و ماشینآلات صنعتی هستند. انتخاب نوع مناسب بلبرینگ روی عملکرد دستگاه، هزینههای نگهداری و حتی میزان توقف خط تولید تأثیر مستقیم میگذارد.
اگر در زمان خرید بلبرینگ این سؤال برایتان پیش آمده که بلبرینگ خودتنظیم چه تفاوتی با سایر بلبرینگها دارد، در چه دستگاههایی استفاده میشود و آیا برای کاربرد شما انتخاب مناسبی است یا خیر، این راهنما به تمام این پرسشها پاسخ میدهد. همچنین با ساختمان، نحوه عملکرد، مزایا و کاربردهای این نوع بلبرینگ آشنا میشوید تا بتوانید انتخاب دقیقتری داشته باشید.
بلبرینگ خودتنظیم چیست؟
بلبرینگ خودتنظیم (Self-Aligning Ball Bearing) نوعی بلبرینگ دو ردیفه است که رینگ بیرونی آن شیار کروی دارد. این طراحی باعث میشود بلبرینگ هنگام ایجاد ناهمراستایی بین شفت و محفظه، بدون ایجاد تنش اضافی به حرکت خود ادامه دهد.
برخلاف بسیاری از بلبرینگهای معمولی که نسبت به کوچکترین انحراف محور حساس هستند، بلبرینگ خودتنظیم میتواند مقدار مشخصی از خطای هممحوری را جبران کند. به همین دلیل در ماشینآلاتی که احتمال خم شدن شفت، خطای مونتاژ یا تغییر شکل بدنه وجود دارد، عملکرد قابلاعتمادتری ارائه میدهد.
همین ویژگی باعث شده است که صنایع مختلف از جمله معدن، سیمان، کشاورزی، نوار نقاله، صنایع غذایی، ماشینآلات بستهبندی و تجهیزات انتقال مواد از این نوع بلبرینگ استفاده کنند.
چرا بلبرینگ خودتنظیم طراحی شد؟

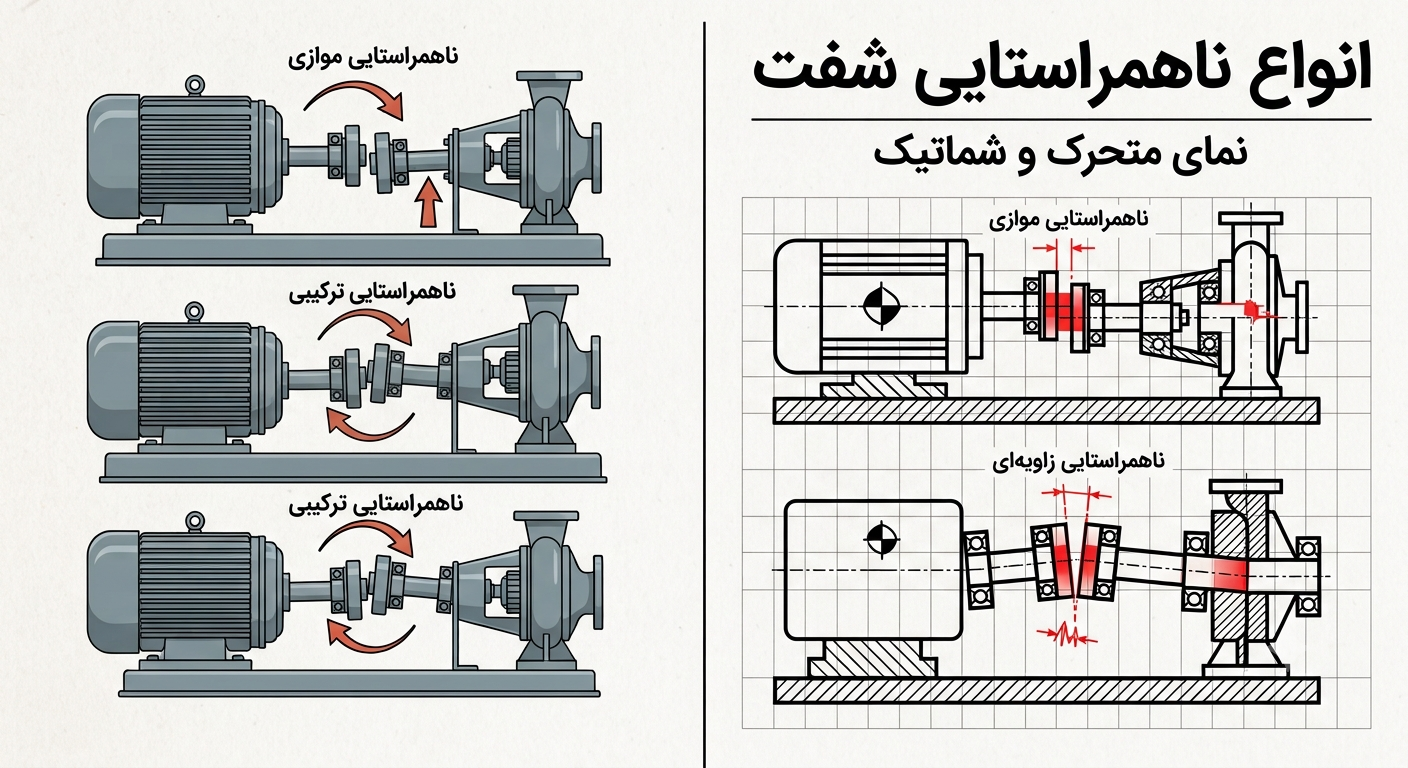

در بسیاری از ماشینآلات صنعتی، همراستا نگه داشتن کامل شفت و یاتاقان همیشه امکانپذیر نیست. حتی اگر دستگاه با دقت بالا مونتاژ شود، عواملی مانند ارتعاش، بارهای متغیر، نشست فونداسیون یا خم شدن شفت میتوانند به مرور زمان باعث ایجاد ناهمراستایی شوند.
در چنین شرایطی، استفاده از بلبرینگ شیار عمیق یا برخی مدلهای دیگر باعث افزایش اصطکاک، تولید حرارت، سایش زودهنگام و کاهش عمر قطعات میشود.
مهندسان برای حل این مشکل، بلبرینگ خودتنظیم را طراحی کردند تا بتواند این خطاهای جزئی را جبران کند و بدون ایجاد فشار اضافی به کار خود ادامه دهد. نتیجه این طراحی، افزایش عمر تجهیزات، کاهش هزینه تعمیرات و بهبود پایداری عملکرد ماشینآلات است.
بلبرینگ خودتنظیم چگونه کار میکند؟
راز عملکرد این بلبرینگ در شکل رینگ بیرونی آن قرار دارد. سطح داخلی رینگ بیرونی بهصورت کروی ماشینکاری میشود و دو ردیف ساچمه روی این مسیر حرکت میکنند. این ساختار به رینگ داخلی اجازه میدهد هنگام ایجاد ناهمراستایی، زاویه خود را نسبت به رینگ بیرونی تغییر دهد.
به زبان ساده، اگر شفت کمی از محور اصلی منحرف شود، بلبرینگ خودتنظیم این تغییر زاویه را جذب میکند و اجازه نمیدهد فشار اضافی به ساچمهها وارد شود.
به همین دلیل:
- حرکت شفت روانتر باقی میماند.
- اصطکاک افزایش پیدا نمیکند.
- دمای کاری دستگاه در محدوده استاندارد حفظ میشود.
- عمر بلبرینگ و سایر قطعات بیشتر میشود.
این ویژگی یکی از مهمترین دلایل محبوبیت بلبرینگ خودتنظیم در تجهیزات صنعتی است.

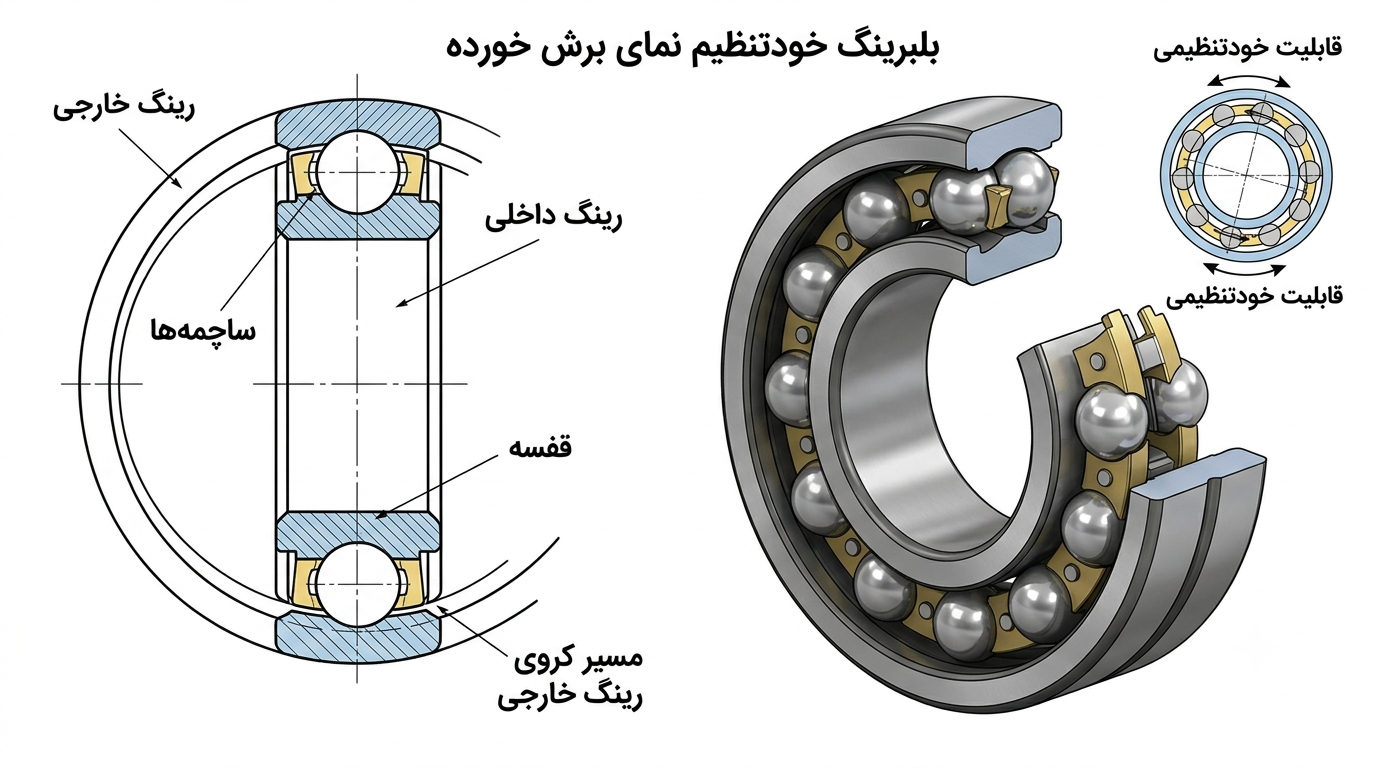

اجزای اصلی بلبرینگ خودتنظیم
هرچند ظاهر این بلبرینگ شباهت زیادی به سایر بلبرینگها دارد، اما طراحی داخلی آن تفاوتهای مهمی ایجاد میکند.
رینگ داخلی
رینگ داخلی روی شفت نصب میشود و همراه با شفت دوران میکند. این رینگ دارای دو شیار مجزا برای حرکت ساچمهها است.
رینگ بیرونی
رینگ بیرونی مهمترین بخش این بلبرینگ محسوب میشود. شیار کروی آن امکان تنظیم زاویه و جبران ناهمراستایی را فراهم میکند.
ساچمهها
دو ردیف ساچمه بار را بهصورت یکنواخت توزیع میکنند. این طراحی باعث کاهش تنش و افزایش طول عمر بلبرینگ میشود.
قفسه
قفسه وظیفه دارد فاصله مناسب بین ساچمهها را حفظ کند و از برخورد آنها با یکدیگر جلوگیری کند. بسته به نوع بلبرینگ، قفسه میتواند از فولاد، پلیآمید یا برنج ساخته شود.
مهمترین مزایای بلبرینگ خودتنظیم
محبوبیت این نوع بلبرینگ تنها به دلیل جبران ناهمراستایی نیست. مجموعهای از ویژگیهای فنی باعث شده است بسیاری از مهندسان آن را برای کاربردهای خاص انتخاب کنند.
۱. جبران ناهمراستایی شفت
مهمترین مزیت بلبرینگ خودتنظیم، توانایی اصلاح خطاهای هممحوری است. این ویژگی از وارد شدن تنش اضافی به بلبرینگ جلوگیری میکند و احتمال خرابی زودرس را کاهش میدهد.
۲. افزایش عمر تجهیزات
وقتی بار به شکل یکنواخت توزیع شود، شفت، یاتاقان و سایر قطعات نیز تحت فشار کمتری قرار میگیرند. در نتیجه عمر کل مجموعه افزایش پیدا میکند.
۳. کاهش هزینههای تعمیر و نگهداری
خرابی کمتر یعنی توقف کمتر خط تولید. بسیاری از واحدهای صنعتی با انتخاب صحیح بلبرینگ، هزینههای تعمیرات خود را به شکل محسوسی کاهش دادهاند.
۴. عملکرد نرم و کمصدا
ساختار دو ردیفه ساچمهها و مسیر حرکت دقیق آنها باعث میشود حرکت بلبرینگ نرم و بدون لرزش باشد. این ویژگی در تجهیزاتی که به عملکرد یکنواخت نیاز دارند اهمیت زیادی دارد.
۵. نصب آسانتر
اگر هنگام مونتاژ، همراستایی شفت کاملاً ایدهآل نباشد، بلبرینگ خودتنظیم انعطاف بیشتری نسبت به بسیاری از مدلهای دیگر دارد و احتمال آسیب هنگام نصب کاهش پیدا میکند.
۶. مناسب برای کاربردهای متنوع
از ماشینآلات کشاورزی گرفته تا تجهیزات معدنی، خطوط تولید، فنهای صنعتی، نوار نقالهها و سیستمهای انتقال مواد، همگی میتوانند از مزایای این نوع بلبرینگ بهره ببرند.
آیا بلبرینگ خودتنظیم همیشه بهترین انتخاب است؟
هرچند این بلبرینگ مزایای زیادی دارد، اما برای همه کاربردها مناسب نیست. اگر دستگاه تحت بارهای محوری بسیار سنگین کار میکند یا شرایط کاری خاصی دارد، ممکن است استفاده از رولبرینگ بشکهای یا سایر انواع بلبرینگ انتخاب بهتری باشد.
به همین دلیل، قبل از خرید باید عواملی مانند نوع بار، سرعت دوران، شرایط محیطی، میزان ناهمراستایی و نوع روانکاری را بررسی کنید. انتخاب صحیح، علاوه بر افزایش عمر بلبرینگ، از هزینههای اضافی در آینده جلوگیری میکند.
تفاوت بلبرینگ خودتنظیم با بلبرینگ شیار عمیق و رولبرینگ بشکهای
یکی از رایجترین اشتباهات هنگام خرید بلبرینگ، انتخاب محصول تنها بر اساس ابعاد یا شماره فنی است. در حالی که نوع بلبرینگ باید با شرایط کاری، میزان بار، سرعت دوران و احتمال ناهمراستایی شفت هماهنگ باشد. به همین دلیل بسیاری از کاربران قبل از خرید این سؤال را مطرح میکنند که بلبرینگ خودتنظیم چه تفاوتی با بلبرینگ شیار عمیق یا رولبرینگ بشکهای دارد؟
پاسخ این سؤال به نوع کاربرد بستگی دارد. هر یک از این بلبرینگها برای شرایط مشخصی طراحی شدهاند و انتخاب نادرست آنها میتواند باعث افزایش استهلاک، خرابی زودهنگام و توقف دستگاه شود.

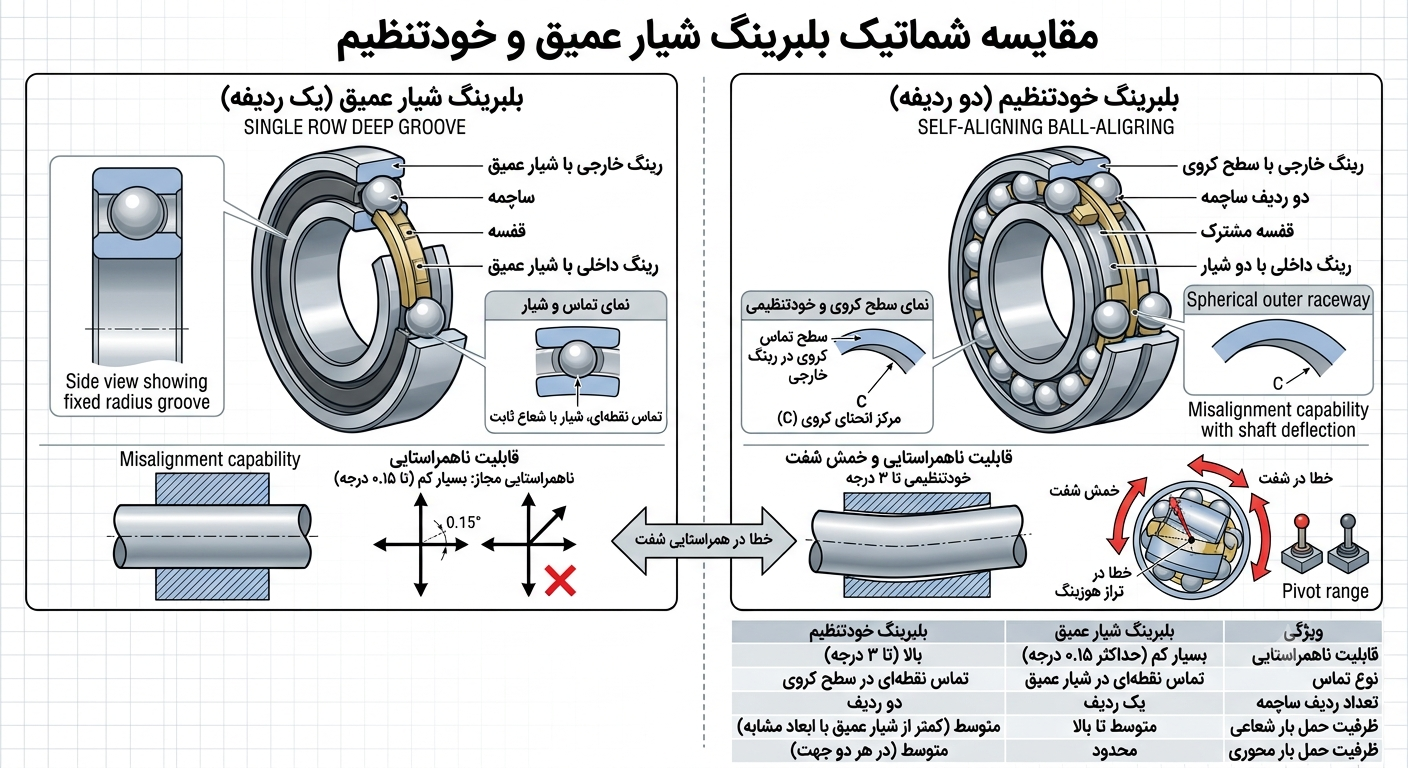

تفاوت بلبرینگ خودتنظیم و بلبرینگ شیار عمیق
بلبرینگ شیار عمیق یکی از پرکاربردترین انواع بلبرینگ در صنایع مختلف است. این بلبرینگ برای تحمل بارهای شعاعی و مقدار محدودی بار محوری طراحی شده و در موتورهای الکتریکی، پمپها، فنها، گیربکسها و بسیاری از تجهیزات عمومی کاربرد دارد.
در مقابل، بلبرینگ خودتنظیم ساختاری متفاوت دارد و برای شرایطی مناسب است که احتمال ناهمراستایی شفت وجود دارد.
مهمترین تفاوت این دو نوع بلبرینگ را میتوان در چند مورد خلاصه کرد.
توانایی جبران ناهمراستایی
بلبرینگ شیار عمیق به همراستایی دقیق شفت و محفظه نیاز دارد. حتی انحرافهای کوچک نیز میتوانند باعث افزایش اصطکاک، تولید حرارت و کاهش عمر بلبرینگ شوند.
در مقابل، بلبرینگ خودتنظیم به دلیل شیار کروی رینگ بیرونی، تغییر زاویه شفت را تا حد مشخصی جبران میکند و عملکرد پایدارتری دارد.
ظرفیت تحمل بار
بلبرینگ شیار عمیق برای بارهای شعاعی و محوری سبک تا متوسط مناسب است.
بلبرینگ خودتنظیم نیز بارهای شعاعی را بهخوبی تحمل میکند، اما مزیت اصلی آن در شرایطی است که ناهمراستایی محور وجود دارد.
کاربرد
اگر دستگاه شما در شرایط پایدار و با همراستایی دقیق کار میکند، بلبرینگ شیار عمیق انتخاب اقتصادیتری خواهد بود.
اما اگر دستگاه در معرض لرزش، نشست فونداسیون، خم شدن شفت یا خطای نصب قرار دارد، بلبرینگ خودتنظیم عملکرد مطمئنتری ارائه میدهد.
تفاوت بلبرینگ خودتنظیم و رولبرینگ بشکهای
بسیاری از کاربران تصور میکنند این دو محصول جایگزین یکدیگر هستند، در حالی که تفاوتهای مهمی دارند.
رولبرینگ بشکهای به جای ساچمه از رولرهای بشکهای استفاده میکند. این ساختار باعث افزایش ظرفیت تحمل بارهای سنگین میشود و آن را به گزینهای مناسب برای صنایع معدنی، فولاد، سیمان و ماشینآلات سنگین تبدیل میکند.
بلبرینگ خودتنظیم نیز قابلیت جبران ناهمراستایی را دارد، اما ظرفیت تحمل بار آن کمتر از رولبرینگ بشکهای است.
اگر دستگاه تحت بارهای بسیار سنگین و ضربهای قرار دارد، معمولاً رولبرینگ بشکهای انتخاب مناسبتری است. در مقابل، اگر بار متوسط باشد و سرعت دوران اهمیت بیشتری داشته باشد، بلبرینگ خودتنظیم عملکرد بهتری ارائه میدهد.
جدول مقایسه بلبرینگ خودتنظیم، شیار عمیق و رولبرینگ بشکهای
| ویژگی | بلبرینگ خودتنظیم | بلبرینگ شیار عمیق | رولبرینگ بشکهای |
|---|---|---|---|
| نوع المان غلتشی | ساچمه | ساچمه | رولر بشکهای |
| تحمل ناهمراستایی | بسیار خوب | بسیار کم | بسیار خوب |
| تحمل بار شعاعی | زیاد | متوسط | بسیار زیاد |
| تحمل بار محوری | متوسط | متوسط | زیاد |
| سرعت دوران | زیاد | بسیار زیاد | متوسط |
| مقاومت در برابر ضربه | خوب | متوسط | عالی |
| کاربرد اصلی | تجهیزات با احتمال ناهمراستایی | ماشینآلات عمومی | تجهیزات سنگین و معدنی |
چه زمانی بلبرینگ خودتنظیم بهترین انتخاب است؟
اگر دستگاه یا خط تولید شما یکی از شرایط زیر را دارد، استفاده از بلبرینگ خودتنظیم میتواند انتخاب مناسبی باشد:
- احتمال خم شدن شفت وجود دارد.
- نصب دقیق یاتاقان دشوار است.
- دستگاه در محیطی با لرزش مداوم کار میکند.
- همراستایی کامل محور در طول زمان حفظ نمیشود.
- سرعت دوران نسبتاً بالا است.
- توقف خط تولید هزینه زیادی ایجاد میکند.
در چنین شرایطی، این نوع بلبرینگ میتواند عمر تجهیزات را افزایش دهد و هزینههای نگهداری را کاهش دهد.
چه زمانی بهتر است از رولبرینگ بشکهای استفاده کنیم؟
اگر دستگاه در یکی از شرایط زیر فعالیت میکند، بهتر است رولبرینگ بشکهای را بررسی کنید:
- بارهای شعاعی بسیار سنگین
- بارهای ضربهای شدید
- تجهیزات معدنی
- سنگشکن
- سرند
- آسیاب
- نوار نقالههای سنگین
- ماشینآلات سیمان
در این کاربردها، رولبرینگ بشکهای به دلیل ظرفیت بار بالاتر، عملکرد قابلاعتمادتری دارد.
اشتباهات رایج هنگام انتخاب بلبرینگ
بسیاری از خرابیهای زودهنگام به دلیل انتخاب نادرست نوع بلبرینگ اتفاق میافتند. برخی از رایجترین اشتباهات عبارتاند از:
- انتخاب بلبرینگ تنها بر اساس ابعاد
- بیتوجهی به نوع بار
- نادیده گرفتن ناهمراستایی شفت
- استفاده از بلبرینگ شیار عمیق در تجهیزات دارای لرزش شدید
- استفاده از بلبرینگ خودتنظیم در کاربردهایی که به تحمل بار بسیار سنگین نیاز دارند
- خرید بلبرینگ بدون بررسی شرایط محیطی و نوع روانکاری
چگونه بهترین گزینه را انتخاب کنیم؟
قبل از خرید بلبرینگ، این پرسشها را از خود بپرسید:
- دستگاه چه نوع باری را تحمل میکند؟
- سرعت دوران چقدر است؟
- آیا احتمال ناهمراستایی محور وجود دارد؟
- محیط کاری تمیز است یا گردوغبار و رطوبت زیادی دارد؟
- هزینه توقف دستگاه چقدر است؟
پاسخ به این پرسشها، انتخاب مناسب را بسیار سادهتر میکند و احتمال خرابی زودهنگام تجهیزات را کاهش میدهد.
کاربرد بلبرینگ خودتنظیم در صنایع مختلف و معرفی سریهای 2200 و 2300
تا اینجا با ساختار، نحوه عملکرد و تفاوت بلبرینگ خودتنظیم با سایر انواع بلبرینگ آشنا شدیم. اما سؤال مهمی که بسیاری از خریداران و کارشناسان فنی مطرح میکنند این است که بلبرینگ خودتنظیم دقیقاً در چه دستگاههایی استفاده میشود؟
پاسخ این سؤال به ویژگی اصلی این بلبرینگ برمیگردد. هرجا که احتمال ناهمراستایی شفت، لرزش مداوم یا تغییر شکل جزئی شاسی وجود داشته باشد، بلبرینگ خودتنظیم میتواند عملکرد پایدارتر و عمر بیشتری نسبت به بسیاری از بلبرینگهای معمولی ارائه دهد.
به همین دلیل این نوع بلبرینگ در صنایع مختلف جایگاه ویژهای پیدا کرده است.
کاربرد بلبرینگ خودتنظیم در صنایع معدنی
تجهیزات معدنی معمولاً در شرایط بسیار سخت کار میکنند. گردوغبار، رطوبت، لرزش، بارهای متغیر و ساعات کاری طولانی، فشار زیادی به قطعات وارد میکنند.
در تجهیزاتی مانند:
- سرند
- فیدر
- نوار نقاله
- تجهیزات دانهبندی
- سیستم انتقال مواد
وجود مقدار کمی ناهمراستایی کاملاً طبیعی است. در این شرایط، بلبرینگ خودتنظیم میتواند بدون ایجاد تنش اضافی به کار خود ادامه دهد و از آسیب دیدن شفت و یاتاقان جلوگیری کند.
البته اگر دستگاه تحت بارهای بسیار سنگین و ضربهای مانند سنگشکن فکی یا سنگشکن مخروطی فعالیت کند، معمولاً رولبرینگ بشکهای انتخاب مناسبتری خواهد بود.
کاربرد بلبرینگ خودتنظیم در خطوط نوار نقاله
یکی از رایجترین محلهای استفاده از بلبرینگ خودتنظیم، سیستمهای انتقال مواد است.
در خطوط نوار نقاله، ممکن است به دلایل مختلف مانند:
- تغییر بار
- نشست سازه
- نصب غیردقیق
- تغییرات دمایی
شفت کمی از محور اصلی خارج شود.
در چنین شرایطی، استفاده از بلبرینگ شیار عمیق میتواند باعث افزایش اصطکاک و کاهش عمر قطعات شود؛ اما بلبرینگ خودتنظیم این تغییرات را جبران میکند و عملکرد مجموعه را پایدار نگه میدارد.
کاربرد بلبرینگ خودتنظیم در ماشینآلات کشاورزی
ماشینآلات کشاورزی در محیطهای پر از گردوغبار و رطوبت فعالیت میکنند و معمولاً تحت بارهای متغیر قرار دارند.
دستگاههایی مانند:
- کمباین
- خرمنکوب
- دستگاه بذرکار
- ماشین برداشت
- تجهیزات خوراک دام
از جمله تجهیزاتی هستند که در بسیاری از مدلها از بلبرینگ خودتنظیم استفاده میکنند.
انعطاف این بلبرینگ در برابر خطاهای هممحوری، احتمال خرابی در فصل برداشت را کاهش میدهد.
کاربرد بلبرینگ خودتنظیم در صنایع سیمان
کارخانههای سیمان از جمله سختترین محیطهای صنعتی محسوب میشوند.
وجود گردوغبار، دمای بالا و کارکرد مداوم باعث میشود انتخاب بلبرینگ اهمیت زیادی پیدا کند.
در تجهیزاتی مانند:
- الواتور
- نوار نقاله
- سیستم انتقال مواد
- فنهای صنعتی
- تجهیزات بستهبندی
بلبرینگ خودتنظیم عملکرد بسیار مناسبی دارد؛ زیرا میتواند ناهمراستاییهای جزئی را بدون آسیب جدی تحمل کند.
کاربرد بلبرینگ خودتنظیم در صنایع غذایی
در صنایع غذایی، تجهیزات باید با حداقل لرزش و صدای ممکن کار کنند.
ماشینآلات بستهبندی، خطوط انتقال، میکسرها و تجهیزات فرآوری مواد غذایی معمولاً به بلبرینگهایی نیاز دارند که حرکت نرم و یکنواختی داشته باشند.
در این شرایط، استفاده از بلبرینگ خودتنظیم باعث کاهش لرزش و افزایش پایداری عملکرد دستگاه میشود.
کاربرد بلبرینگ خودتنظیم در الکتروموتورها
در برخی الکتروموتورهای صنعتی، بهویژه مدلهایی که شفت بلند دارند، احتمال خم شدن محور یا ایجاد ناهمراستایی وجود دارد.
بلبرینگ خودتنظیم میتواند این خطا را جبران کند و از افزایش دمای موتور جلوگیری کند.
به همین دلیل برخی تولیدکنندگان موتورهای صنعتی از این نوع بلبرینگ در سمت غیرمحرک (Non-Drive End) استفاده میکنند.
آشنایی با سریهای مختلف بلبرینگ خودتنظیم
تولیدکنندگان معتبر مانند SKF، NSK، FAG، NTN و KOYO بلبرینگهای خودتنظیم را در سریهای مختلف تولید میکنند.
هر سری برای شرایط مشخصی طراحی شده است و انتخاب آن به قطر شفت، میزان بار، سرعت دوران و فضای نصب بستگی دارد.
سری 2200
سری 2200 از پرکاربردترین خانوادههای بلبرینگ خودتنظیم است.
این سری ابعاد جمعوجور دارد و برای ماشینآلاتی با بار متوسط و سرعت نسبتاً بالا انتخاب مناسبی محسوب میشود.
اگر قصد خرید این سری را دارید، پیشنهاد میکنیم مشخصات فنی هر مدل را قبل از انتخاب بررسی کنید.
مدلهای متداول این خانواده عبارتاند از:
- 2200
- 2201
- 2202
- 2203
- 2204
- 2205
- 2206
- 2207
سری 2300
سری 2300 از نظر ساختار شباهت زیادی به سری 2200 دارد، اما در برخی ابعاد و ظرفیت بار تفاوتهایی مشاهده میشود.
این خانواده نیز در بسیاری از ماشینآلات صنعتی استفاده میشود.
مدلهای پرکاربرد عبارتاند از:
- 2300
- 2301
- 2302
- 2303
- 2304
- 2305
- 2306
- 2307
هنگام انتخاب بین سری 2200 و 2300 به چه نکاتی توجه کنیم؟
برای انتخاب مناسب، تنها شماره بلبرینگ را ملاک قرار ندهید.
پیش از خرید این موارد را بررسی کنید:
- قطر شفت
- قطر خارجی بلبرینگ
- عرض بلبرینگ
- ظرفیت بار شعاعی
- سرعت مجاز دوران
- نوع قفسه
- نوع روانکاری
- شرایط محیطی
- برند سازنده
مطالعه کاتالوگ فنی هر مدل و تطبیق مشخصات آن با شرایط کاری دستگاه، احتمال انتخاب اشتباه را به حداقل میرساند.
آیا برند بلبرینگ در عملکرد دستگاه تأثیر دارد؟
قطعاً بله.
تفاوت برندها تنها به نام تجاری محدود نمیشود. کیفیت فولاد، دقت ماشینکاری، عملیات حرارتی، نوع قفسه و کنترل کیفیت، همگی روی عمر بلبرینگ تأثیر میگذارند.
به همین دلیل، در کاربردهای صنعتی استفاده از برندهای معتبر مانند SKF، FAG، NSK، NTN و KOYO میتواند هزینههای نگهداری را در بلندمدت کاهش دهد.
راهنمای خرید بلبرینگ خودتنظیم؛ چگونه بهترین مدل را انتخاب کنیم؟
پس از آشنایی با ساختار، عملکرد و کاربردهای بلبرینگ خودتنظیم، نوبت به مهمترین مرحله یعنی انتخاب و خرید این محصول میرسد. بسیاری از خرابیهای زودهنگام تجهیزات به کیفیت پایین بلبرینگ مربوط نمیشوند، بلکه از انتخاب نادرست مدل، بیتوجهی به شرایط کاری یا استفاده از محصولات غیراصل ناشی میشوند.
اگر پیش از خرید چند نکته مهم را بررسی کنید، میتوانید بلبرینگی انتخاب کنید که سالها بدون مشکل در دستگاه کار کند و هزینههای تعمیر و توقف خط تولید را کاهش دهد.
قبل از خرید بلبرینگ خودتنظیم این ۸ نکته را بررسی کنید
۱. نوع دستگاه را مشخص کنید
اولین قدم، شناخت دقیق دستگاه و شرایط کاری آن است. بلبرینگی که برای یک الکتروموتور مناسب است، لزوماً برای نوار نقاله یا تجهیزات کشاورزی انتخاب درستی نخواهد بود.
قبل از خرید این پرسشها را از خود بپرسید:
- دستگاه در چه صنعتی فعالیت میکند؟
- ساعات کار روزانه چقدر است؟
- دستگاه بهصورت پیوسته کار میکند یا متناوب؟
- آیا محیط کاری گردوغبار یا رطوبت زیادی دارد؟
پاسخ به این پرسشها مسیر انتخاب را مشخص میکند.
۲. ابعاد بلبرینگ را از روی شماره فنی یا کاتالوگ بررسی کنید
شماره فنی هر بلبرینگ اطلاعات ارزشمندی درباره ابعاد و نوع آن ارائه میدهد.
بهعنوان مثال، مدلهای 2200 و 2301 هر دو از خانواده بلبرینگهای خودتنظیم هستند، اما ابعاد، ظرفیت بار و کاربرد آنها با یکدیگر تفاوت دارد.
اگر شماره فنی بلبرینگ قدیمی دستگاه را در اختیار دارید، بهتر است همان شماره را با کاتالوگ سازنده تطبیق دهید.
در صورتی که شماره بلبرینگ مشخص نباشد، باید این ابعاد اندازهگیری شوند:
- قطر داخلی (d)
- قطر خارجی (D)
- عرض بلبرینگ (B)
۳. ظرفیت تحمل بار را دستکم نگیرید
هر بلبرینگ برای تحمل مقدار مشخصی از بار طراحی شده است.
اگر ظرفیت بار کمتر از نیاز دستگاه باشد، بلبرینگ خیلی زود دچار سایش میشود و عمر مفید آن کاهش پیدا میکند.
در مقابل، انتخاب بلبرینگی با ظرفیت بسیار بالاتر از نیاز نیز همیشه تصمیم درستی نیست؛ زیرا هزینه خرید افزایش پیدا میکند و ممکن است عملکرد دستگاه تحت تأثیر قرار بگیرد.
۴. سرعت دوران دستگاه را بررسی کنید
تمام بلبرینگها محدودیت سرعت دارند.
اگر سرعت دوران شفت از مقدار مجاز بیشتر باشد، حرارت افزایش پیدا میکند و روانکار سریعتر کیفیت خود را از دست میدهد.
پیش از انتخاب بلبرینگ، سرعت نامی دستگاه را با مشخصات درجشده در کاتالوگ برند سازنده مقایسه کنید.
۵. شرایط محیطی را در نظر بگیرید
محیط نصب تأثیر زیادی بر عمر بلبرینگ دارد.
اگر دستگاه در محیطهای زیر فعالیت میکند، باید نوع روانکاری و سیستم آببندی را با دقت بیشتری انتخاب کنید:
- معادن
- کارخانههای سیمان
- صنایع فولاد
- صنایع چوب
- صنایع غذایی
- محیطهای مرطوب
- محیطهای دارای گردوغبار
۶. برند سازنده را بررسی کنید
کیفیت ساخت بلبرینگ در عملکرد بلندمدت آن نقش مهمی دارد.
برندهای معتبر معمولاً از فولاد باکیفیت، عملیات حرارتی دقیق و کنترل کیفیت سختگیرانه استفاده میکنند.
به همین دلیل بسیاری از صنایع بزرگ از برندهایی مانند SKF، FAG، NSK، NTN و KOYO استفاده میکنند.
۷. نوع قفسه را بررسی کنید
قفسه یکی از اجزای مهم بلبرینگ است.
بسته به نوع کاربرد، قفسه میتواند از جنس:
- فولاد پرسکاریشده
- برنج
- پلیآمید تقویتشده
تولید شود.
هرکدام از این مواد، مزایا و محدودیتهای خاص خود را دارند و باید متناسب با شرایط کاری انتخاب شوند.
۸. از اصالت بلبرینگ مطمئن شوید
امروزه نمونههای تقلبی بسیاری از برندهای معروف در بازار وجود دارد.
استفاده از این محصولات ممکن است در ابتدا هزینه خرید را کاهش دهد، اما معمولاً باعث افزایش هزینههای تعمیرات و توقف تولید میشود.
چگونه بلبرینگ خودتنظیم اصل را از نمونه تقلبی تشخیص دهیم؟
تشخیص اصالت بلبرینگ همیشه ساده نیست، اما با بررسی چند نکته میتوان احتمال خرید محصول تقلبی را کاهش داد.
کیفیت حکاکی
برندهای معتبر شماره فنی، کشور سازنده و لوگوی خود را با دقت بالا روی رینگ بلبرینگ حک میکنند.
حکاکی کمرنگ، نامنظم یا ناخوانا میتواند نشانه کیفیت پایین محصول باشد.
کیفیت بستهبندی
برندهای اصلی بستهبندی استاندارد، چاپ باکیفیت و اطلاعات کامل محصول را ارائه میکنند.
هرگونه اشتباه املایی، چاپ بیکیفیت یا اطلاعات ناقص میتواند نشانه تقلبی بودن کالا باشد.
کیفیت سطح بلبرینگ
سطح رینگها و ساچمهها باید کاملاً یکنواخت، صیقلی و بدون آثار زنگزدگی یا خراش باشد.
روان بودن حرکت
هنگام چرخاندن رینگ داخلی، حرکت باید نرم و یکنواخت باشد.
وجود گیرکردن، صدای غیرعادی یا احساس زبری معمولاً نشانه کیفیت پایین محصول است.
خرید از فروشنده معتبر
مطمئنترین راه برای تهیه بلبرینگ اصل، خرید از فروشندگان تخصصی و معتبر است.
فروشندهای که مشخصات فنی، برند، کشور سازنده و اطلاعات محصول را بهصورت شفاف ارائه میدهد، معمولاً انتخاب مطمئنتری خواهد بود.
برندهای معتبر تولیدکننده بلبرینگ خودتنظیم
SKF
شرکت SKF یکی از شناختهشدهترین تولیدکنندگان بلبرینگ در جهان است. محصولات این برند به دلیل کیفیت ساخت بالا، دقت ابعادی و طول عمر زیاد در صنایع مختلف استفاده میشوند.
FAG
FAG که زیرمجموعه گروه Schaeffler است، انواع بلبرینگهای صنعتی را با استانداردهای بالا تولید میکند و در بسیاری از تجهیزات صنعتی و معدنی مورد استفاده قرار میگیرد.
NSK
NSK یکی از برندهای معتبر ژاپنی است که به دقت ساخت، کیفیت مواد اولیه و عملکرد قابل اعتماد شهرت دارد.
NTN
NTN نیز از تولیدکنندگان مطرح ژاپنی محسوب میشود و محصولات آن در صنایع خودروسازی، ماشینآلات صنعتی و تجهیزات انتقال قدرت کاربرد گستردهای دارند.
KOYO
KOYO با تولید بلبرینگهای دقیق و بادوام، جایگاه ویژهای در بازار جهانی پیدا کرده است و در بسیاری از تجهیزات صنعتی مورد استفاده قرار میگیرد.
جدول مقایسه برندهای معتبر بلبرینگ خودتنظیم
| برند | کشور | کیفیت ساخت | مناسب برای |
|---|---|---|---|
| SKF | سوئد | بسیار بالا | صنایع سنگین، معدن، سیمان |
| FAG | آلمان | بسیار بالا | ماشینآلات صنعتی و خطوط تولید |
| NSK | ژاپن | بالا | الکتروموتور، تجهیزات صنعتی |
| NTN | ژاپن | بالا | انتقال قدرت و ماشینآلات |
| KOYO | ژاپن | بالا | تجهیزات عمومی و صنعتی |
از کجا بلبرینگ خودتنظیم بخریم؟
اگر قصد خرید بلبرینگ خودتنظیم را دارید، بهتر است فروشندهای را انتخاب کنید که:
- تنوع برند و مدل داشته باشد.
- مشخصات فنی کامل محصولات را ارائه دهد.
- امکان مشاوره قبل از خرید را فراهم کند.
- اصالت کالا را تضمین کند.
- اطلاعات کاتالوگی و ابعادی را در اختیار مشتری قرار دهد.
با رعایت این نکات، احتمال انتخاب اشتباه به حداقل میرسد و بلبرینگ متناسب با نیاز واقعی دستگاه تهیه میشود.
دلایل خرابی بلبرینگ خودتنظیم، روش صحیح نگهداری و سوالات متداول
حتی اگر از بهترین برندهای بلبرینگ خودتنظیم استفاده کنید، نگهداری نادرست یا انتخاب اشتباه میتواند عمر مفید آن را بهطور قابلتوجهی کاهش دهد. بسیاری از خرابیهایی که در واحدهای صنعتی رخ میدهند، ارتباطی با کیفیت بلبرینگ ندارند و بیشتر به نحوه نصب، روانکاری یا شرایط بهرهبرداری مربوط میشوند.
شناخت مهمترین عوامل خرابی به شما کمک میکند از توقفهای ناخواسته خط تولید جلوگیری کنید و هزینههای تعمیرات را کاهش دهید.
مهمترین دلایل خرابی بلبرینگ خودتنظیم
۱. روانکاری نامناسب
روانکار نقش مهمی در کاهش اصطکاک، کنترل دما و جلوگیری از سایش دارد. استفاده از گریس نامناسب، روانکاری بیش از حد یا کمبود روانکار، عمر بلبرینگ را بهشدت کاهش میدهد.
برای جلوگیری از این مشکل:
- از گریس توصیهشده توسط سازنده استفاده کنید.
- روانکاری را طبق برنامه انجام دهید.
- از مخلوط کردن گریسهای مختلف خودداری کنید.
- وضعیت روانکار را بهصورت دورهای بررسی کنید.
۲. ورود گردوغبار و آلودگی
ذرات ریز گردوغبار میتوانند وارد مسیر حرکت ساچمهها شوند و بهتدریج باعث ایجاد خراش، افزایش اصطکاک و خرابی بلبرینگ شوند.
این مشکل در صنایعی مانند معدن، سیمان، سنگ، فولاد و چوب بیشتر دیده میشود.
راهکار
- آببندی مناسب استفاده کنید.
- محیط نصب را تا حد امکان تمیز نگه دارید.
- هنگام تعویض بلبرینگ از ورود آلودگی جلوگیری کنید.
۳. نصب نادرست
استفاده از چکش یا ابزار نامناسب هنگام نصب، یکی از رایجترین دلایل آسیبدیدگی بلبرینگ است.
گاهی آسیب در زمان نصب ایجاد میشود، اما علائم آن چند ماه بعد ظاهر میشود.
توصیه
- از ابزار مخصوص نصب بلبرینگ استفاده کنید.
- نیرو را فقط به رینگی وارد کنید که در حال جا زدن آن هستید.
- از وارد کردن ضربه مستقیم به ساچمهها خودداری کنید.
۴. بارگذاری بیش از ظرفیت
هر بلبرینگ برای محدوده مشخصی از بار طراحی شده است.
اگر بار واقعی دستگاه بیشتر از ظرفیت مجاز باشد، تنش داخلی افزایش پیدا میکند و عمر بلبرینگ کاهش مییابد.
۵. انتخاب نادرست بلبرینگ
گاهی دستگاه به رولبرینگ بشکهای نیاز دارد، اما از بلبرینگ خودتنظیم استفاده میشود.
در برخی موارد نیز برعکس این اتفاق رخ میدهد.
به همین دلیل انتخاب نوع مناسب بلبرینگ، اولین قدم برای افزایش عمر تجهیزات است.
۶. استفاده از بلبرینگ تقلبی
نمونههای تقلبی معمولاً از فولاد بیکیفیت تولید میشوند و دقت ماشینکاری پایینتری دارند.
این محصولات ممکن است در ظاهر مشابه نمونه اصلی باشند، اما در شرایط کاری صنعتی دوام بسیار کمتری دارند.
چگونه عمر بلبرینگ خودتنظیم را افزایش دهیم؟
اگر چند اصل ساده را رعایت کنید، میتوانید عمر مفید بلبرینگ را به میزان قابلتوجهی افزایش دهید.
نکات مهم
- بلبرینگ مناسب هر دستگاه را انتخاب کنید.
- از برندهای معتبر استفاده کنید.
- برنامه منظم روانکاری داشته باشید.
- وضعیت آببندی را بررسی کنید.
- دمای کارکرد تجهیزات را کنترل کنید.
- ارتعاشات غیرعادی دستگاه را جدی بگیرید.
- در زمان نصب از ابزار استاندارد استفاده کنید.
- بازدیدهای دورهای را فراموش نکنید.
برنامه پیشنهادی نگهداری بلبرینگ خودتنظیم
| فعالیت | زمان پیشنهادی |
|---|---|
| بررسی صدای غیرعادی | هفتگی |
| کنترل دمای بلبرینگ | هفتگی |
| بررسی نشتی گریس | ماهانه |
| روانکاری | مطابق دستورالعمل سازنده |
| کنترل لرزش | هر ۳ تا ۶ ماه |
| بازدید کامل بلبرینگ | سالانه یا هنگام تعمیرات اساسی |
نکته: زمانهای بالا عمومی هستند. در محیطهای بسیار آلوده یا تجهیزات با کارکرد مداوم، ممکن است نیاز به بازدید و روانکاری در فواصل کوتاهتر باشد.
چکلیست انتخاب بلبرینگ خودتنظیم
پیش از ثبت سفارش، این موارد را بررسی کنید:
- شماره فنی بلبرینگ را با کاتالوگ مطابقت دادهام.
- ابعاد بلبرینگ با شفت و محفظه سازگار است.
- ظرفیت تحمل بار برای شرایط کاری مناسب است.
- سرعت مجاز بلبرینگ با سرعت دستگاه مطابقت دارد.
- نوع قفسه با شرایط کاری هماهنگ است.
- برند معتبر انتخاب کردهام.
- از اصالت کالا اطمینان دارم.
- شرایط روانکاری و آببندی را بررسی کردهام
جمعبندی
بلبرینگ خودتنظیم یکی از کاربردیترین انواع بلبرینگ در صنایع مختلف است و به دلیل توانایی ناهمراستایی شفت، عملکرد قابلاعتمادی در بسیاری از ماشینآلات ارائه میدهد. با این حال، انتخاب صحیح مدل، استفاده از برندهای معتبر، نصب اصولی و اجرای برنامه منظم نگهداری، نقش مهمی در افزایش عمر این قطعه و کاهش هزینههای تعمیرات دارد.
اگر قصد خرید بلبرینگ خودتنظیم را دارید، پیش از انتخاب، مشخصات فنی دستگاه، شرایط محیطی و ظرفیت بار را بررسی کنید. در صورت نیاز به راهنمایی بیشتر، کارشناسان کارا بلبرینگ میتوانند در انتخاب مناسبترین مدل متناسب با نیاز شما مشاوره تخصصی ارائه دهند.
