چالش حیاتی در قلب سیستمهای انتقال قدرت
در دنیای صنعت، ناهماهنگیهای کوچک منجر به خسارات بزرگ میشوند. یکی از رایجترین مشکلاتی که تکنسینها در نگهداری ماشینآلات با آن روبرو هستند، تنظیم ناصحیح کشش تسمه تایمینگ است. اگر کشش بیش از حد باشد، فشار مضاعفی به بلبرینگ و شفت وارد شده و باعث خرابی زودرس یاتاقانها میشود؛ و اگر کشش کم باشد، پدیده «رد کردن دنده» یا اصطلاحاً Tooth Jumping در تسمه تایمینگ رخ میدهد که میتواند زمانبندی کل سیستم را به هم ریخته و منجر به برخوردهای فاجعهبار قطعات داخلی دستگاه شود.
طبق آمارهای غیررسمی تعمیراتی، بیش از ۴۰ درصد خرابیهای نابهنگام در سیستمهای انتقال قدرت، ریشه در نصب غیر اصولی و تنظیم نبودن میزان سفت بودن تسمه دارد. در بسیاری از کارگاهها و واحدهای تولیدی، دسترسی به ابزارهای دقیق مانند «تنشسنجهای صوتی» یا «نیروسنجهای دیجیتال» همواره مقدور نیست. در این مقاله قصد داریم روشهای تجربی و دقیقِ جایگزین را برای تنظیم کشش تسمه تایمینگ آموزش دهیم تا عمر مفید قطعات شما به حداکثر برسد.
در فروشگاه آنلاین کارا بلبرینگ به عنوان مرجع تخصصی و تامینکننده قطعات صنعتی، شما میتوانید انواع تسمه تایمینگ اورجینال از برندهای برتر جهانی را با ضمانت اصالت و ارسال سریع به سراسر ایران تهیه کنید تا خیالتان از بابت کیفیت متریال اولیه راحت باشد.

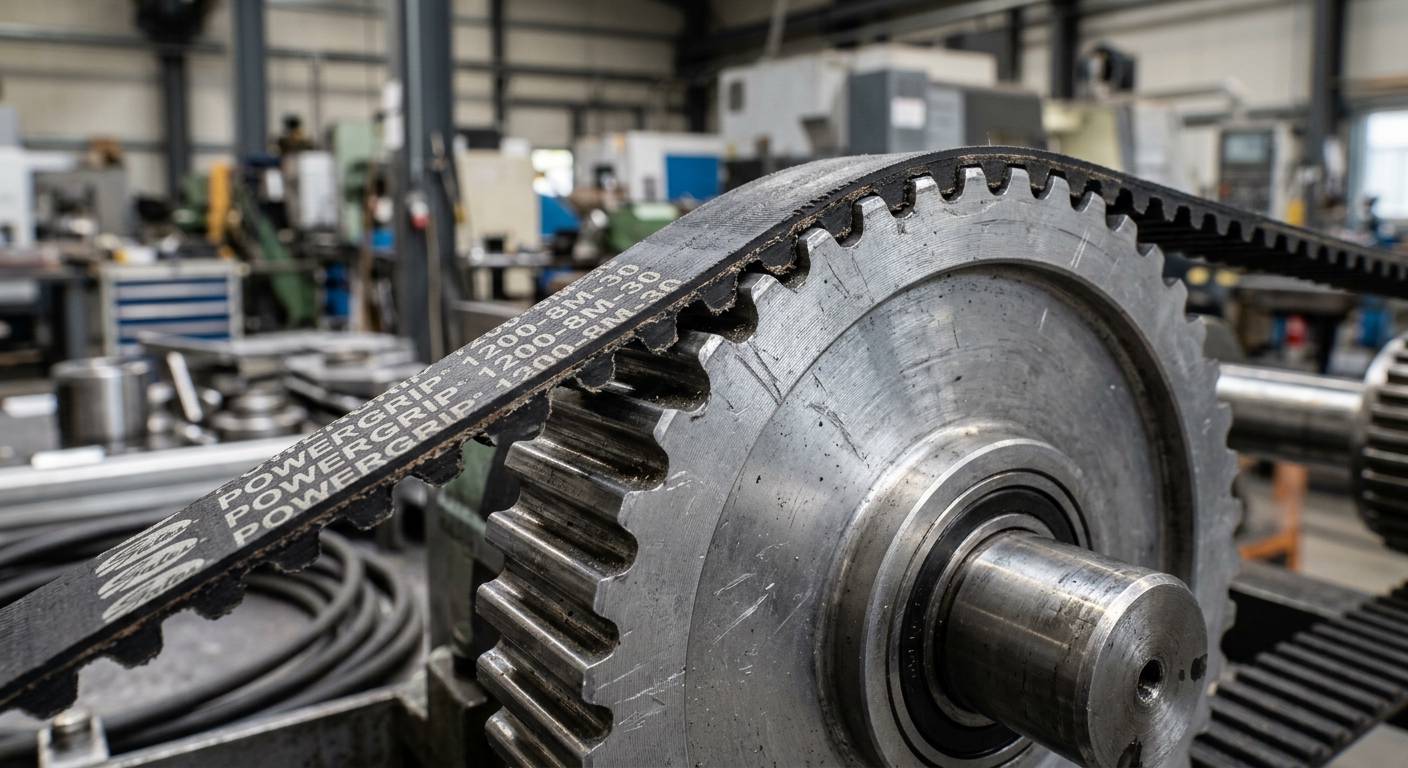

عملکرد فنی تسمه تایمینگ و نقش آن در سیستم
تسمه تایمینگ برخلاف تسمههای V-Shape یا تخت، بر اساس اصطکاک کار نمیکند. این قطعه یک ابزار انتقال قدرت «مثبت» است که با استفاده از دندانههای خود، جابجایی دقیق و بدون لغزش را تضمین میکند. در این سیستم، هماهنگی بین پولی (قرقره) و تسمه باید به گونهای باشد که دندانهها دقیقاً در گام (Pitch) مورد نظر قرار گیرند. هرگونه شل بودن باعث سایش غیرعادی پهلوی دندانهها و هرگونه سفت بودن باعث کشیدگی لایههای تقویتی (Fiberglass یا Steel Cords) داخل تسمه میشود.
ارتباط تنگاتنگ بلبرینگ و تسمه
فراموش نکنید که سیستم انتقال قدرت یک زنجیره متصل است. کشش نامناسب تسمه، اولین تاثیر خود را روی بلبرینگهای نگهدارنده شفت نشان میدهد. فشار شعاعی بیش از حد ناشی از سفت بودن تسمه، باعث داغ شدن ساچمههای **بلبرینگ** و تخلیه زودرس روانکار (گریس) از داخل آن میشود که در نهایت به گریپاژ کردن کل سیستم ختم خواهد شد.
روشهای تنظیم کشش تسمه بدون ابزار دقیق
روش تست نوسان (Deflection Method)
این روش علمیترین جایگزین برای ابزارهای دیجیتال است. در این متد، شما باید به مرکز طول آزاد تسمه (بیشترین فاصله بین دو پولی) فشار وارد کنید.
- فرمول ساده: میزان جابجایی تسمه تحت فشار انگشت، باید حدود ۱/۶۴ اینچ به ازای هر اینچ از طول بازه آزاد تسمه باشد.
- نحوه اجرا: اگر فاصله بین دو مرکز پولی شما ۵۰ سانتیمتر است، تسمه در مرکز این فاصله نباید بیشتر از حدود ۸ تا ۱۰ میلیمتر جابجایی (بالا و پایین) داشته باشد.

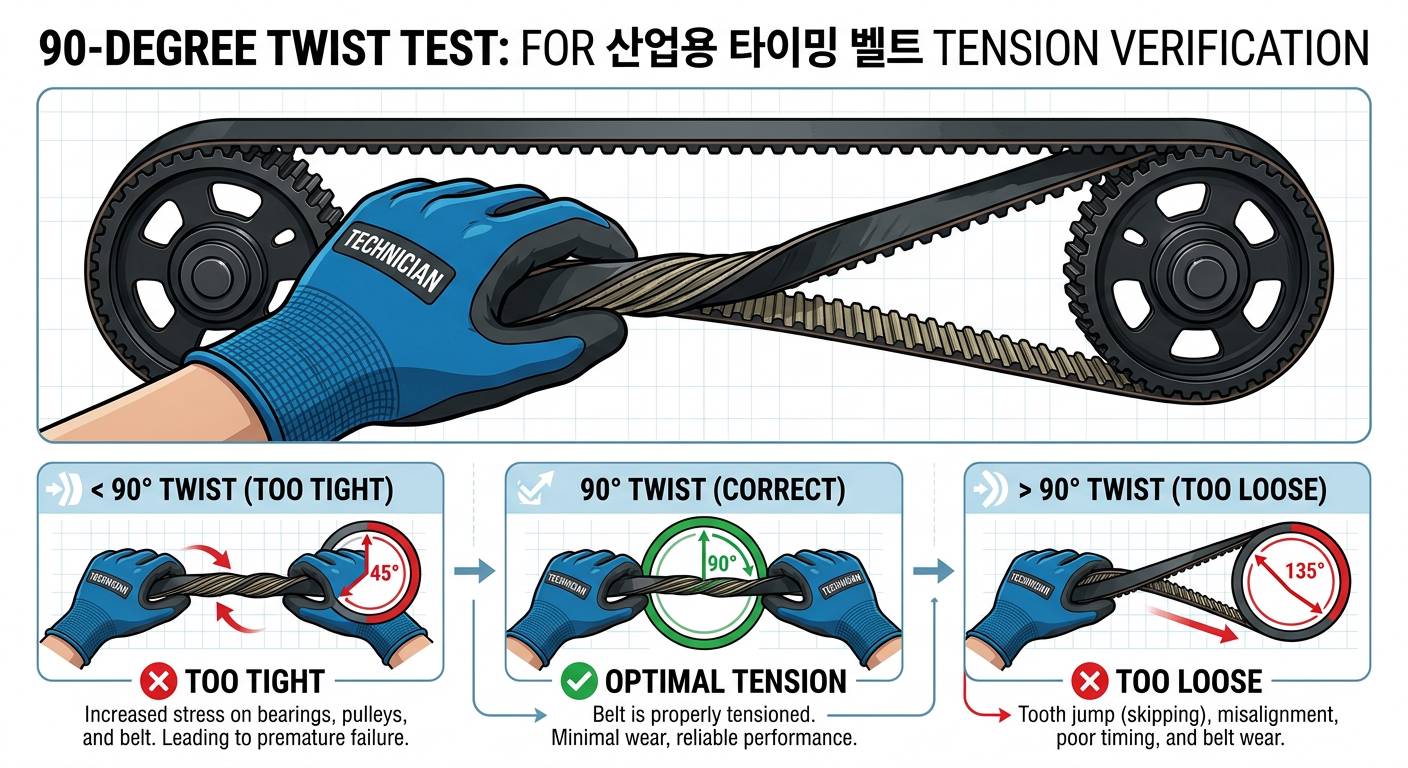

روش پیچش ۹۰ درجه (The 90-Degree Twist Test)
این یک روش کلاسیک در تعمیرگاهها و واحدهای نگهداری و تعمیرات (نت) است.
- نحوه اجرا: با انگشت شست و اشاره، پهنترین قسمت تسمه را بگیرید و سعی کنید آن را بچرخانید.
- تفسیر: در یک تسمه تایمینگ با طول متوسط، شما باید بتوانید تسمه را دقیقاً ۹۰ درجه بچرخانید. اگر تسمه به سختی ۴۵ درجه میچرخد، خیلی سفت است و اگر به راحتی بیش از ۹۰ درجه میچرخد، نیاز به سفت کردن دارد.
انواع سریها و گامهای تسمه تایمینگ
تسمههای تایمینگ بر اساس شکل دندانه و فاصله بین دندانهها (Pitch) دستهبندی میشوند:
- سری کلاسیک (امپریال): شامل کدهای MXL, XL, L, H, XH که دندانههای ذوزنقهای دارند.
- سری HTD (High Torque Drive): با دندانههای گرد که برای انتقال گشتاورهای بالا طراحی شدهاند (مثل 5M, 8M, 14M).
- سری سوپر گشتاور (STS): که در صنایع دقیقتر استفاده میشوند.
| نوع گام تسمه | کاربرد رایج | حساسیت به کشش |
|---|---|---|
| 3M / 5M | دستگاههای CNC و چاپ | بسیار بالا |
| 8M / 14M | خطوط تولید سنگین | بالا |
| سری L / H | کمپرسورها و پمپها | متوسط |
برندهای برتر جهانی: کدام را انتخاب کنیم؟
انتخاب برند مناسب، ۵۰ درصد راه نگهداری است. در کارا بلبرینگ ما همواره برندهای زیر را پیشنهاد میدهیم:
- GATES (گیتس آمریکا): پیشروترین در تکنولوژی تسمه؛ مقاومترین لایههای تقویتی را دارد.
- Continental (کنتیننتال آلمان): عالی برای محیطهای با حرارت بالا.
- Optibelt (اپتیبلت آلمان): دقیقترین گام دندانه برای کاهش لرزش.
- Megadyne (مگاداین ایتالیا): تنوع بسیار بالا در تسمههای پلیاورتان.
اشتباهات رایج در نصب و تنظیم تسمه
- استفاده از اهرم برای جا انداختن تسمه: هرگز با پیچگوشتی تسمه را روی پولی نیندازید؛ این کار باعث پاره شدن الیاف داخلی تسمه میشود.
- تنظیم کشش روی تسمه داغ: همیشه اجازه دهید سیستم به دمای محیط برسد و بعد کشش را تنظیم کنید.
- عدم بررسی همراستایی (Alignment): اگر پولیها همراستا نباشند، حتی با کشش دقیق هم تسمه از یک طرف دچار خوردگی میشود.
جدول برنامه نگهداری و عمر مفید سیستم انتقال قدرت
| اقدام نگهداری | دوره زمانی | نکته فنی |
|---|---|---|
| بازرسی چشمی ترک خوردگی | هفتگی | بررسی لبههای تسمه |
| چک کردن دمای یاتاقان و بلبرینگ | ماهانه | نباید بیش از ۶۰ درجه باشد |
| بررسی سفت بودن پیچهای پولی | ۳ ماهه | جلوگیری از لنگ زدن |
| تعویض کامل تسمه تایمینگ | ۲۴ ماه یا طبق ساعت کارکرد | پیشگیری از پاره شدن ناگهانی |
سوالات متداول (FAQ)
آیا میتوان برای سفت کردن تسمه از اسپری صابون یا روغن استفاده کرد؟
چرا تسمه بعد از چند ساعت کارکرد شل میشود؟
صدای سوت کشیدن نشانه چیست؟
آیا با تعویض تسمه، باید بلبرینگ را هم عوض کرد؟
تسمه تایمینگ لاستیکی بهتر است یا پلیاورتان؟
عمر مفید یک تسمه اورجینال چقدر است؟
آیا خرابی تسمه روی مصرف برق موتور تاثیر دارد؟
چگونه بفهمم گام تسمه من چیست؟
دقت در نصب، تداوم در تولید
تنظیم صحیح کشش تسمه تایمینگ، هنر ایجاد تعادل بین قدرت و سلامت قطعات است. با استفاده از روشهای سادهای مثل تست ۹۰ درجه یا محاسبه انحراف، میتوانید از سلامت بلبرینگها و طول عمر تسمه خود مطمئن شوید. به یاد داشته باشید که حتی بهترین روشهای تنظیم هم نمیتوانند جایگزین کیفیت پایین یک تسمه تقلبی شوند. استفاده از قطعات با اصالت، ارزانترین راه برای کاهش هزینههای تعمیرات در بلندمدت است.
