در ساخت قطعات صنعتی، رسیدن به یک اندازه کاملاً دقیق از نظر فنی امکان‌پذیر نیست. حتی پیشرفته‌ترین ماشین‌آلات تولید نیز اختلافی بسیار جزئی در ابعاد قطعات ایجاد می‌کنند. به همین دلیل، مهندسان از مفهومی به نام تلرانس (Tolerance) استفاده می‌کنند تا محدوده مجاز این اختلاف ابعادی را مشخص کنند.

تلرانس بلبرینگ به میزان تغییرات مجاز در ابعاد و مشخصات هندسی بلبرینگ نسبت به اندازه اسمی آن گفته می‌شود. این تغییرات می‌تواند شامل قطر داخلی، قطر خارجی، عرض بلبرینگ، گردی، هم‌محوری و دقت چرخش باشد. تمامی این مقادیر بر اساس استانداردهای بین‌المللی مانند ISO 492 تعیین می‌شوند تا بلبرینگ بتواند بدون مشکل روی شفت و داخل هوزینگ نصب شود.

به بیان ساده، اگر قطر داخلی یک بلبرینگ 50 میلی‌متر باشد، این عدد همیشه دقیقاً 50 میلی‌متر نیست. سازنده اجازه دارد آن را در محدوده بسیار کوچکی که استاندارد تعیین کرده است تولید کند. این محدوده همان تلرانس بلبرینگ است.

چرا تلرانس بلبرینگ اهمیت دارد؟

شاید این اختلاف ابعادی در نگاه اول ناچیز به نظر برسد، اما در عمل تأثیر بسیار زیادی بر عملکرد ماشین‌آلات دارد. اگر تلرانس بلبرینگ با ابعاد شفت یا هوزینگ هماهنگ نباشد، مشکلات مختلفی ایجاد می‌شود؛ از جمله:

• افزایش لرزش دستگاه
• ایجاد صدای غیرعادی
• افزایش دمای کاری
• کاهش دقت چرخش
• سایش زودرس بلبرینگ
• کاهش عمر شفت و هوزینگ
• افزایش مصرف انرژی

برای مثال، اگر قطر داخلی بلبرینگ بیش از حد بزرگ باشد، اتصال آن روی شفت به‌درستی انجام نمی‌شود و امکان ایجاد لقی و لرزش وجود دارد. از طرف دیگر، اگر قطر داخلی کوچک‌تر از مقدار موردنیاز باشد، هنگام نصب فشار زیادی به رینگ داخلی وارد می‌شود و احتمال آسیب‌دیدگی بلبرینگ افزایش پیدا می‌کند.

تلرانس چه تأثیری بر عملکرد تجهیزات صنعتی دارد؟

در بسیاری از صنایع مانند سیمان، فولاد، معدن، پتروشیمی، صنایع غذایی و ماشین‌سازی، تجهیزات به‌صورت شبانه‌روزی کار می‌کنند. در چنین شرایطی، حتی یک خطای کوچک در انتخاب تلرانس می‌تواند باعث توقف خط تولید و افزایش هزینه‌های تعمیرات شود.

برای نمونه، در اسپیندل دستگاه‌های CNC یا موتورهای الکتریکی پرسرعت، تلرانس نامناسب باعث افزایش ارتعاش می‌شود و کیفیت عملکرد دستگاه را کاهش می‌دهد. در مقابل، انتخاب تلرانس مناسب باعث می‌شود:

• بلبرینگ به‌راحتی نصب شود.
• بار به‌صورت یکنواخت بین اجزای غلتشی توزیع شود.
• اصطکاک کاهش پیدا کند.
• دمای کاری کنترل شود.
• عمر مفید بلبرینگ و سایر قطعات افزایش یابد.

به همین دلیل، تولیدکنندگان معتبر مانند SKF، FAG، NSK، NTN، KOYO و Timken تمامی محصولات خود را مطابق استانداردهای دقیق بین‌المللی تولید می‌کنند.

آیا تلرانس با کلاس دقت بلبرینگ یکسان است؟

یکی از اشتباهات رایج این است که تلرانس بلبرینگ با کلاس دقت بلبرینگ یکسان در نظر گرفته شود؛ در حالی که این دو مفهوم با یکدیگر تفاوت دارند.

تلرانس به محدوده مجاز خطا در ابعاد و مشخصات هندسی اشاره دارد، اما کلاس دقت (P0، P6، P5، P4 و P2) سطح دقت ساخت و کیفیت عملکرد بلبرینگ را مشخص می‌کند.

در واقع، هرچه کلاس دقت بالاتر باشد، تلرانس‌های مجاز نیز کوچک‌تر و کنترل‌شده‌تر خواهند بود. به همین دلیل، بلبرینگ‌های مورد استفاده در ماشین‌آلات دقیق و تجهیزات پرسرعت با تلرانس‌های محدودتری تولید می‌شوند.

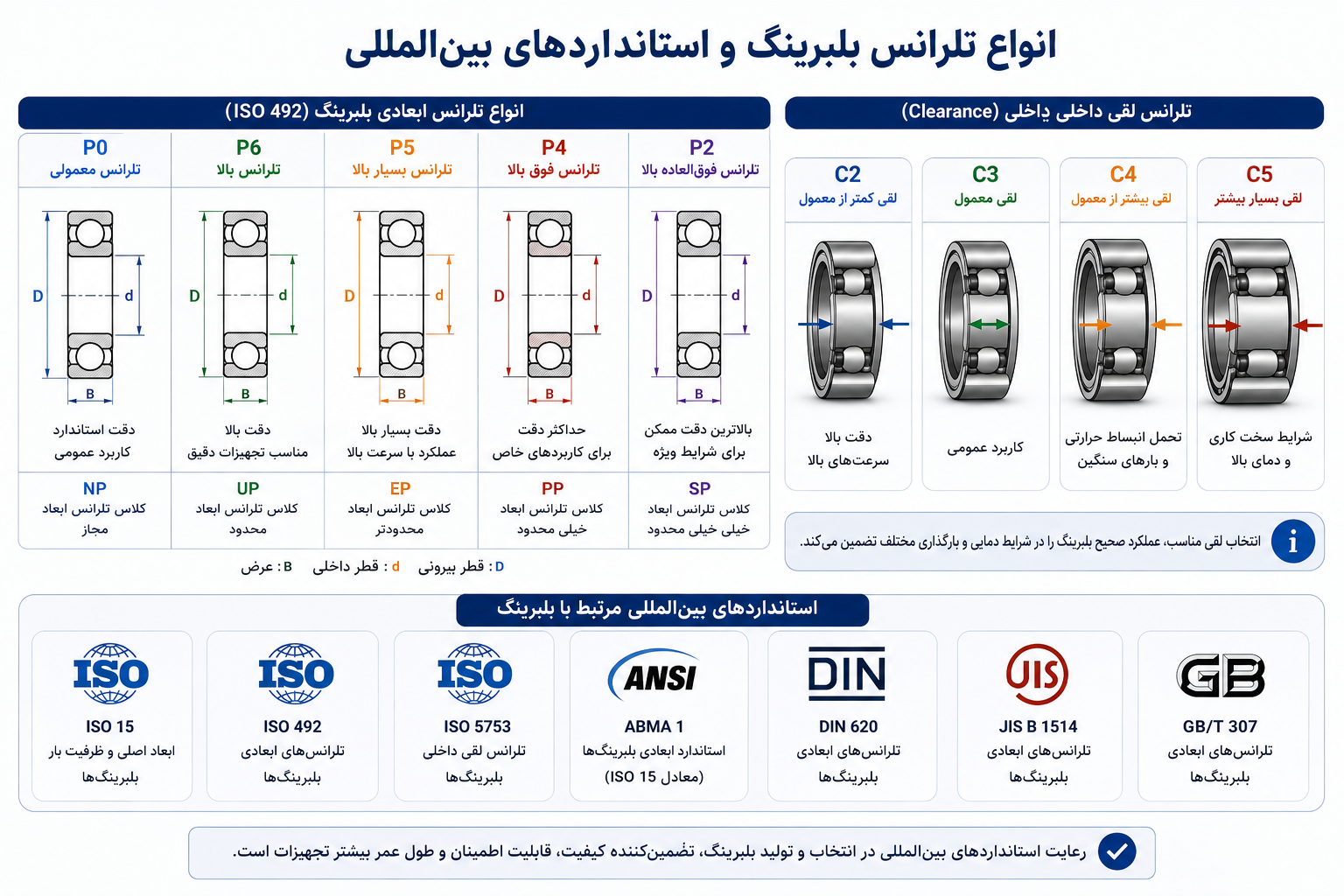

انواع تلرانس بلبرینگ و استانداردهای بین‌المللی

همه تلرانس‌های بلبرینگ به یک اندازه یا یک بخش از محصول مربوط نمی‌شوند. تولیدکنندگان هنگام ساخت بلبرینگ، چندین ویژگی ابعادی و هندسی را کنترل می‌کنند تا محصول نهایی با استانداردهای بین‌المللی مطابقت داشته باشد. اگر هر یک از این تلرانس‌ها از محدوده مجاز خارج شود، عملکرد بلبرینگ تحت تأثیر قرار می‌گیرد و احتمال بروز لرزش، افزایش دما و کاهش عمر مفید آن بیشتر می‌شود.

به همین دلیل، شناخت انواع تلرانس بلبرینگ برای مهندسان، تکنسین‌های نگهداری و حتی خریداران قطعات صنعتی اهمیت زیادی دارد.

تلرانس قطر داخلی (Bore Diameter Tolerance)

قطر داخلی یکی از مهم‌ترین ابعاد بلبرینگ است؛ زیرا این قسمت مستقیماً روی شفت نصب می‌شود. اگر قطر داخلی از مقدار استاندارد بزرگ‌تر یا کوچک‌تر باشد، اتصال بلبرینگ با شفت دچار مشکل خواهد شد.

تلرانس قطر داخلی به گونه‌ای تعیین می‌شود که:

• بلبرینگ به‌درستی روی شفت قرار بگیرد.
• از ایجاد لقی یا فشار بیش از حد جلوگیری شود.
• نیرو به‌صورت یکنواخت منتقل شود.
• نصب و جداسازی بلبرینگ بدون آسیب انجام شود.

در کاربردهای پرسرعت، دقت تلرانس قطر داخلی اهمیت بیشتری پیدا می‌کند.

تلرانس قطر خارجی (Outside Diameter Tolerance)

قطر خارجی بلبرینگ داخل هوزینگ یا یاتاقان قرار می‌گیرد. اگر این قطر با ابعاد هوزینگ هماهنگ نباشد، مشکلاتی مانند جابه‌جایی بلبرینگ، ایجاد لرزش یا افزایش تنش در رینگ خارجی به وجود می‌آید.

تلرانس مناسب قطر خارجی باعث می‌شود:

• بلبرینگ به‌درستی داخل هوزینگ قرار بگیرد.
• توزیع بار یکنواخت انجام شود.
• از تغییر شکل رینگ خارجی جلوگیری شود.
• عمر مجموعه افزایش پیدا کند.

تلرانس عرض بلبرینگ

عرض بلبرینگ نیز یکی از ابعاد مهم در طراحی ماشین‌آلات است. اگر عرض واقعی با مقدار استاندارد اختلاف زیادی داشته باشد، ممکن است موقعیت محوری شفت تغییر کند یا مجموعه به‌درستی مونتاژ نشود.

این موضوع در تجهیزاتی که چند بلبرینگ به‌صورت هم‌زمان روی یک شفت نصب می‌شوند، اهمیت بیشتری دارد.

تلرانس گردی و استوانه‌ای بودن

ابعاد بلبرینگ فقط به قطر داخلی و خارجی محدود نمی‌شوند. شکل هندسی رینگ‌ها نیز باید دقت بالایی داشته باشد.

اگر رینگ داخلی یا خارجی کاملاً گرد نباشد، ساچمه‌ها یا غلتک‌ها هنگام چرخش بار را به‌صورت یکنواخت تحمل نمی‌کنند. این وضعیت باعث ایجاد:

• لرزش
• افزایش صدا
• تمرکز تنش
• سایش موضعی
• کاهش عمر بلبرینگ

می‌شود.

به همین دلیل، تولیدکنندگان معتبر علاوه بر کنترل ابعاد، کیفیت هندسی رینگ‌ها را نیز با تجهیزات اندازه‌گیری دقیق بررسی می‌کنند.

تلرانس دقت چرخش (Running Accuracy)

یکی از مهم‌ترین تلرانس‌های بلبرینگ، دقت چرخش است. این مشخصه میزان انحراف رینگ‌ها هنگام دوران را نشان می‌دهد.

در تجهیزاتی مانند:

• ماشین‌آلات CNC
• موتورهای الکتریکی پرسرعت
• تجهیزات پزشکی
• دستگاه‌های اندازه‌گیری
• اسپیندل ماشین‌ابزار

کمترین میزان انحراف چرخشی اهمیت بسیار زیادی دارد.

هرچه دقت چرخش بیشتر باشد، لرزش کمتر و کیفیت عملکرد دستگاه بهتر خواهد بود.

استاندارد ISO 492 چه نقشی در تلرانس بلبرینگ دارد؟

تقریباً تمام تولیدکنندگان معتبر جهان، تلرانس بلبرینگ را بر اساس استاندارد ISO 492 تعیین می‌کنند. این استاندارد محدوده مجاز خطاهای ابعادی و هندسی را مشخص می‌کند و معیار مشترکی برای تولید و کنترل کیفیت بلبرینگ‌ها در صنایع مختلف به شمار می‌رود.

ISO 492 مشخصاتی مانند موارد زیر را تعریف می‌کند:

• تلرانس قطر داخلی
• تلرانس قطر خارجی
• تلرانس عرض
• دقت چرخش
• خطای گردی
• خطای هم‌محوری

رعایت این استاندارد باعث می‌شود بلبرینگ‌های تولیدشده توسط برندهای مختلف، در صورت یکسان بودن مشخصات فنی، قابلیت جایگزینی و عملکرد قابل‌اعتماد داشته باشند.

ارتباط تلرانس با کلاس دقت بلبرینگ

کلاس‌های دقت مانند P0، P6، P5، P4 و P2 ارتباط مستقیمی با تلرانس دارند. هرچه کلاس دقت بالاتر باشد، محدوده تلرانس کوچک‌تر می‌شود و کنترل ابعاد با دقت بیشتری انجام می‌گیرد.

برای مثال:

• P0 برای کاربردهای عمومی و صنعتی مناسب است.
• P6 در تجهیزات با سرعت بالاتر استفاده می‌شود.
• P5 برای ماشین‌آلات دقیق کاربرد دارد.
• P4 و P2 در تجهیزات فوق دقیق مانند اسپیندل‌های CNC، صنایع هوافضا و دستگاه‌های اندازه‌گیری استفاده می‌شوند.

البته باید توجه داشت که کلاس دقت فقط یکی از عوامل انتخاب بلبرینگ است و همیشه نیازی به استفاده از بالاترین کلاس دقت وجود ندارد. انتخاب صحیح باید بر اساس شرایط واقعی دستگاه، نوع بار، سرعت دوران و محیط کاری انجام شود.

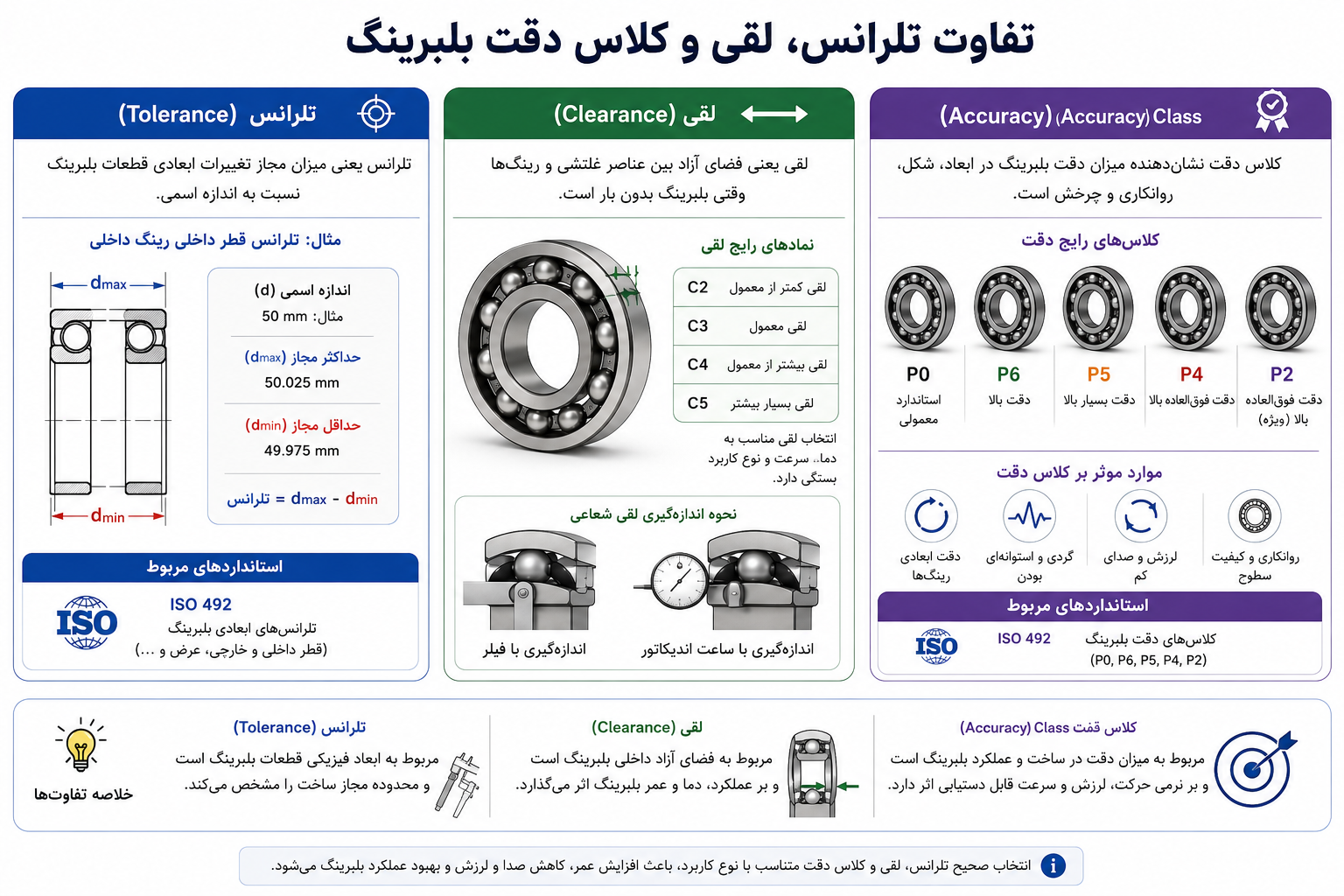

تفاوت تلرانس، لقی و کلاس دقت بلبرینگ

یکی از رایج‌ترین اشتباهات هنگام انتخاب بلبرینگ، یکسان دانستن تلرانس، لقی (Clearance) و کلاس دقت است. این سه اصطلاح به یکدیگر مرتبط هستند، اما هرکدام مفهوم و کاربرد متفاوتی دارند. شناخت تفاوت آن‌ها به شما کمک می‌کند بلبرینگ مناسب‌تری انتخاب کنید و از بروز مشکلاتی مانند لرزش، افزایش دما یا کاهش عمر تجهیزات جلوگیری شود.

تلرانس بلبرینگ چیست؟

همان‌طور که در بخش‌های قبل توضیح دادیم، تلرانس بلبرینگ محدوده مجاز اختلاف ابعاد واقعی بلبرینگ نسبت به اندازه اسمی آن است.

برای مثال، اگر قطر داخلی یک بلبرینگ 50 میلی‌متر باشد، تولیدکننده باید آن را در محدوده‌ای که استاندارد ISO 492 تعیین کرده است تولید کند. این اختلاف بسیار کوچک است، اما نقش مهمی در نصب صحیح بلبرینگ روی شفت و قرارگیری آن داخل هوزینگ دارد.

به عبارت دیگر، تلرانس به دقت ساخت قطعه مربوط می‌شود.

لقی بلبرینگ (Bearing Clearance) چیست؟

لقی بلبرینگ به میزان فاصله یا حرکت آزاد بین اجزای داخلی بلبرینگ، یعنی ساچمه‌ها یا غلتک‌ها و رینگ‌های داخلی و خارجی گفته می‌شود.

این لقی باعث می‌شود بلبرینگ پس از نصب و در زمان افزایش دما، همچنان عملکرد مناسبی داشته باشد. اگر لقی بیش از حد کم باشد، اصطکاک و دمای کاری افزایش پیدا می‌کند. از طرف دیگر، اگر لقی بیش از اندازه زیاد باشد، لرزش، صدا و کاهش دقت عملکرد به وجود می‌آید.

رایج‌ترین کلاس‌های لقی عبارت‌اند از:

• C2: لقی کمتر از استاندارد
• CN (Normal): لقی استاندارد
• C3: لقی بیشتر از استاندارد
• C4: لقی زیاد
• C5: بیشترین میزان لقی

انتخاب کلاس لقی باید بر اساس سرعت دوران، نوع بار، دمای کاری و نوع نصب انجام شود.

کلاس دقت بلبرینگ چیست؟

کلاس دقت بلبرینگ میزان دقت تولید، کیفیت هندسی و دقت چرخش بلبرینگ را مشخص می‌کند. این کلاس‌ها با نمادهای P0، P6، P5، P4 و P2 شناخته می‌شوند.

هرچه عدد بعد از حرف P کوچک‌تر باشد، دقت ساخت بیشتر خواهد بود.

برای مثال:

• P0 برای کاربردهای عمومی مناسب است.
• P6 در تجهیزات با سرعت بالاتر استفاده می‌شود.
• P5 در ماشین‌آلات دقیق کاربرد دارد.
• P4 و P2 برای تجهیزات فوق دقیق مانند اسپیندل‌های CNC، صنایع هوافضا و دستگاه‌های اندازه‌گیری استفاده می‌شوند.

کلاس دقت علاوه بر تلرانس‌های ابعادی، دقت چرخش و کیفیت ساخت رینگ‌ها را نیز مشخص می‌کند.

تفاوت تلرانس، لقی و کلاس دقت در یک نگاه

اگرچه این سه مفهوم به عملکرد بلبرینگ مربوط می‌شوند، اما هرکدام بخش متفاوتی از ویژگی‌های آن را توصیف می‌کنند.

ویژگی	تلرانس	لقی	کلاس دقت
تعریف	محدوده مجاز اختلاف ابعاد	فاصله آزاد بین اجزای داخلی	سطح دقت ساخت و عملکرد
مربوط به	ابعاد و شکل هندسی	فضای داخلی بلبرینگ	کیفیت ساخت و دقت چرخش
استاندارد	ISO 492	ISO 5753	ISO 492
نمونه	قطر داخلی و خارجی	C2، CN، C3، C4، C5	P0، P6، P5، P4، P2

آیا این سه عامل بر یکدیگر تأثیر دارند؟

بله، اما هیچ‌کدام جایگزین دیگری نیست.

برای مثال، ممکن است دو بلبرینگ دارای لقی C3 باشند، اما یکی کلاس دقت P0 و دیگری P5 داشته باشد. همچنین دو بلبرینگ با کلاس دقت یکسان می‌توانند لقی‌های متفاوتی داشته باشند.

به همین دلیل، هنگام انتخاب بلبرینگ باید این سه مشخصه را به‌صورت هم‌زمان بررسی کنید و تنها به یکی از آن‌ها اکتفا نکنید.

انتخاب صحیح بر اساس شرایط کاری

برای انتخاب مناسب، این موارد را در نظر بگیرید:

• تلرانس مناسب باعث نصب صحیح روی شفت و داخل هوزینگ می‌شود.
• لقی مناسب از افزایش اصطکاک و دمای کاری جلوگیری می‌کند.
• کلاس دقت مناسب لرزش را کاهش می‌دهد و عملکرد دستگاه را بهبود می‌بخشد.

اگر یکی از این سه عامل با شرایط کاری دستگاه هماهنگ نباشد، احتمال خرابی زودرس بلبرینگ و سایر قطعات افزایش پیدا می‌کند.

یک تصور اشتباه درباره تلرانس

برخی تصور می‌کنند هرچه تلرانس کمتر یا کلاس دقت بالاتر باشد، بلبرینگ همیشه عملکرد بهتری خواهد داشت. این تصور درست نیست.

برای بسیاری از موتورهای الکتریکی، گیربکس‌ها، پمپ‌ها و نوار نقاله‌ها، بلبرینگ با کلاس دقت P0 و تلرانس استاندارد بهترین انتخاب است. استفاده از کلاس‌های دقیق‌تر مانند P4 یا P2 در این تجهیزات معمولاً مزیت فنی قابل‌توجهی ایجاد نمی‌کند و فقط هزینه خرید را افزایش می‌دهد.

چگونه تلرانس مناسب بلبرینگ را انتخاب کنیم؟

انتخاب تلرانس مناسب بلبرینگ یکی از مهم‌ترین مراحل در طراحی و نگهداری ماشین‌آلات صنعتی است. حتی اگر از یک بلبرینگ باکیفیت و برند معتبر استفاده کنید، انتخاب نادرست تلرانس یا عدم تطابق آن با شفت و هوزینگ می‌تواند باعث کاهش عمر مفید تجهیزات شود.

مهندسان هنگام انتخاب تلرانس، تنها به ابعاد بلبرینگ توجه نمی‌کنند؛ بلکه شرایط کاری دستگاه، نوع بار، سرعت دوران، دمای محیط و نحوه نصب را نیز بررسی می‌کنند.

نوع بار را مشخص کنید

اولین عامل در انتخاب تلرانس، نوع بار وارد بر بلبرینگ است. بلبرینگ‌ها ممکن است تحت بار شعاعی، بار محوری یا ترکیبی از هر دو قرار بگیرند.

برای مثال:

• در تجهیزاتی که بیشتر بار شعاعی تحمل می‌کنند، انتخاب انطباق مناسب بین شفت و رینگ داخلی اهمیت زیادی دارد.
• در کاربردهایی که بار محوری نیز وجود دارد، باید علاوه بر تلرانس، نوع بیرینگ و نحوه مهار محوری نیز بررسی شود.

اگر هنوز با این مفاهیم آشنا نیستید، پیشنهاد می‌شود مقاله «بار شعاعی و بار محوری چیست؟» را نیز مطالعه کنید.

سرعت دوران دستگاه را در نظر بگیرید

سرعت چرخش شفت تأثیر مستقیمی بر انتخاب تلرانس دارد. هرچه سرعت دوران بیشتر باشد، کوچک‌ترین خطای ابعادی می‌تواند باعث افزایش لرزش، صدا و دمای کاری شود.

به‌طور معمول:

• ماشین‌آلات با سرعت پایین: تلرانس استاندارد پاسخگوی نیاز آن‌ها است.
• تجهیزات با سرعت بالا: به دقت بیشتر در ساخت و مونتاژ نیاز دارند.
• اسپیندل‌های CNC و تجهیزات فوق دقیق: باید از بلبرینگ‌هایی با کلاس دقت بالاتر و تلرانس کنترل‌شده استفاده کنند.

جنس و ابعاد شفت و هوزینگ را بررسی کنید

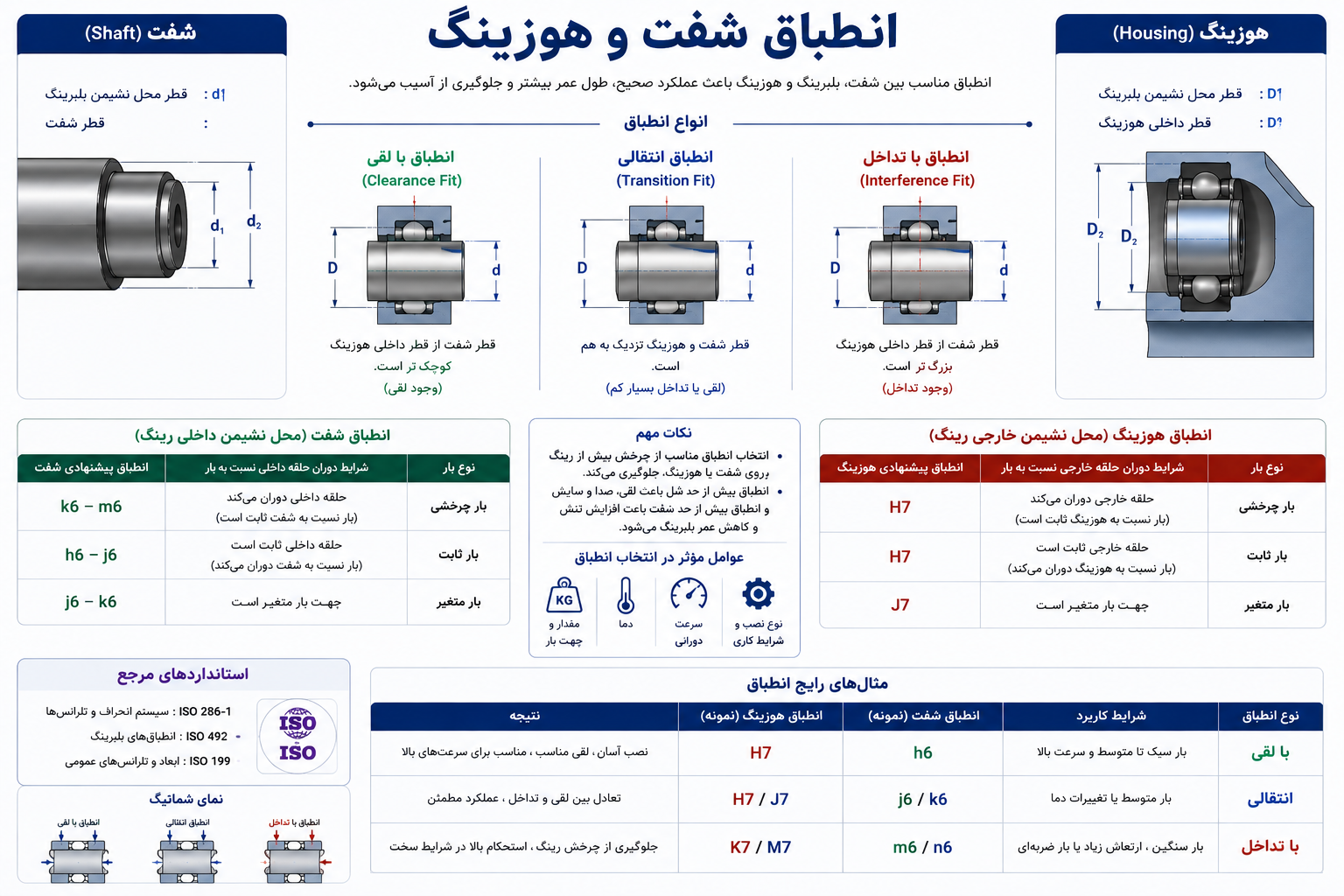

یکی از مهم‌ترین عوامل در انتخاب تلرانس، انطباق (Fit) بین بلبرینگ، شفت و هوزینگ است.

اگر اتصال بیش از حد شل باشد، احتمال لغزش رینگ روی شفت یا داخل هوزینگ وجود دارد. در مقابل، اگر اتصال بیش از حد سفت باشد، تنش اضافی به رینگ‌ها وارد می‌شود و ممکن است دمای کاری افزایش پیدا کند.

به همین دلیل، مهندسان برای هر کاربرد از جداول استاندارد انطباق استفاده می‌کنند تا بهترین میزان تداخل یا لقی بین قطعات را انتخاب کنند.

شرایط محیطی را فراموش نکنید

محیط کار ماشین‌آلات نیز روی انتخاب تلرانس تأثیر می‌گذارد.

برای مثال:

• در محیط‌های با دمای بالا، شفت و هوزینگ دچار انبساط حرارتی می‌شوند.
• در محیط‌های دارای رطوبت یا مواد شیمیایی، باید علاوه بر تلرانس، نوع آب‌بندی نیز بررسی شود.
• در صنایع دارای گردوغبار زیاد مانند سیمان و معدن، انتخاب صحیح هوزینگ و روانکاری اهمیت ویژه‌ای دارد.

در چنین شرایطی، تنها انتخاب تلرانس مناسب کافی نیست و باید مجموعه بیرینگ، روانکار و سیستم آب‌بندی نیز با شرایط محیطی هماهنگ باشند.

نوع ماشین‌آلات در انتخاب تلرانس مؤثر است

هر صنعت نیازهای متفاوتی دارد و به همین دلیل، تلرانس مناسب نیز در کاربردهای مختلف یکسان نیست.

نمونه‌هایی از کاربردهای رایج:

نوع تجهیزات	شرایط پیشنهادی
موتورهای الکتریکی	تلرانس استاندارد
گیربکس‌های صنعتی	تلرانس استاندارد
پمپ‌ها	متناسب با سرعت و دما
نوار نقاله	متناسب با بار و شرایط محیطی
ماشین‌آلات CNC	تلرانس دقیق و کلاس دقت بالا
تجهیزات پزشکی	تلرانس بسیار دقیق
صنایع هوافضا	تلرانس فوق دقیق

این جدول یک راهنمای کلی است و برای انتخاب نهایی باید به کاتالوگ سازنده و مشخصات فنی دستگاه مراجعه کرد.

استانداردهای سازنده را ملاک قرار دهید

یکی از اشتباهات رایج، انتخاب تلرانس بر اساس تجربه یا حدس است. تولیدکنندگان معتبر مانند SKF، FAG، NSK، NTN، KOYO و Timken در کاتالوگ‌های فنی خود اطلاعات دقیقی درباره تلرانس‌ها، انطباق‌های پیشنهادی و شرایط نصب ارائه می‌کنند.

استفاده از این اطلاعات باعث می‌شود:

• نصب بلبرینگ صحیح انجام شود.
• از آسیب به رینگ‌ها جلوگیری شود.
• عملکرد تجهیزات پایدار بماند.
• هزینه‌های تعمیر و نگهداری کاهش پیدا کند.

نقش کارشناسان فنی در انتخاب تلرانس

در بسیاری از پروژه‌های صنعتی، انتخاب تلرانس مناسب تنها با بررسی شماره بلبرینگ امکان‌پذیر نیست. عواملی مانند نوع بار، سرعت، دمای کاری، روش نصب و جنس شفت باید به‌صورت هم‌زمان بررسی شوند.

به همین دلیل، هنگام خرید بلبرینگ بهتر است اطلاعات زیر را در اختیار کارشناس فنی قرار دهید:

• مدل دستگاه
• شماره بلبرینگ
• قطر شفت
• سرعت دوران (RPM)
• نوع بار (شعاعی یا محوری)
• شرایط محیطی
• دمای کاری

این اطلاعات به انتخاب صحیح تلرانس و جلوگیری از خطاهای نصب کمک می‌کنند.

انتخاب صحیح، عمر بلبرینگ را افزایش می‌دهد

تلرانس مناسب باعث می‌شود بلبرینگ بدون ایجاد تنش اضافی روی شفت و داخل هوزینگ نصب شود. در نتیجه، توزیع بار یکنواخت‌تر انجام می‌شود، اصطکاک کاهش پیدا می‌کند و عمر مفید بلبرینگ و سایر قطعات افزایش می‌یابد.

اشتباهات رایج، نکات خرید و جمع‌بندی

انتخاب تلرانس بلبرینگ یکی از مهم‌ترین عواملی است که روی عملکرد، دوام و راندمان تجهیزات صنعتی تأثیر می‌گذارد. بسیاری از خرابی‌های زودهنگام بلبرینگ به دلیل کیفیت پایین محصول نیست، بلکه از انتخاب نادرست تلرانس، نصب غیراصولی یا بی‌توجهی به شرایط کاری دستگاه ناشی می‌شود.

اگر هنگام خرید و نصب بلبرینگ به چند نکته کلیدی توجه کنید، می‌توانید هزینه‌های تعمیرات را کاهش دهید و عمر مفید تجهیزات را افزایش دهید.

اشتباهات رایج هنگام انتخاب تلرانس بلبرینگ

یکی از باورهای اشتباه این است که هرچه تلرانس کمتر یا کلاس دقت بالاتر باشد، عملکرد بلبرینگ بهتر خواهد بود. در واقع، انتخاب تلرانس باید با نوع کاربرد دستگاه هماهنگ باشد.

رایج‌ترین اشتباهات عبارت‌اند از:

انتخاب کلاس دقت نامناسب

برخی کاربران برای ماشین‌آلات معمولی از بلبرینگ‌های P5 یا P4 استفاده می‌کنند، در حالی که تجهیزاتی مانند موتورهای الکتریکی، گیربکس‌ها، پمپ‌ها و نوار نقاله‌ها در بسیاری از موارد با کلاس دقت P0 عملکرد کاملاً مناسبی دارند.

استفاده از کلاس دقت بالاتر، بدون نیاز فنی، فقط هزینه خرید را افزایش می‌دهد.

بی‌توجهی به انطباق شفت و هوزینگ

حتی اگر بلبرینگ مطابق استاندارد تولید شده باشد، انتخاب نادرست تلرانس شفت یا هوزینگ می‌تواند باعث بروز مشکلاتی مانند:

• لغزش رینگ داخلی روی شفت
• حرکت رینگ خارجی داخل هوزینگ
• افزایش لرزش
• تولید حرارت
• سایش زودرس

شود.

به همین دلیل، باید انطباق (Fit) بین بلبرینگ، شفت و هوزینگ را بر اساس توصیه سازنده انتخاب کنید.

اشتباه گرفتن تلرانس با لقی

برخی تصور می‌کنند تلرانس و لقی (Clearance) یک مفهوم هستند، در حالی که این دو کاملاً با یکدیگر تفاوت دارند.

• تلرانس به دقت ابعاد و شکل هندسی بلبرینگ مربوط می‌شود.
• لقی فاصله داخلی بین اجزای غلتشی و رینگ‌ها را مشخص می‌کند.

برای انتخاب صحیح، باید هر دو مشخصه را به‌صورت مستقل بررسی کنید.

نصب غیراصولی بلبرینگ

حتی بهترین بلبرینگ نیز اگر با روش نادرست نصب شود، عملکرد مطلوبی نخواهد داشت.

برخی خطاهای رایج در نصب عبارت‌اند از:

• وارد کردن ضربه مستقیم با چکش
• اعمال نیرو به رینگ نامناسب
• استفاده نکردن از ابزار مخصوص نصب
• آلودگی محل نصب
• بی‌توجهی به دمای نصب در بلبرینگ‌های خاص

رعایت دستورالعمل نصب، از آسیب دیدن رینگ‌ها و اجزای غلتشی جلوگیری می‌کند.

هنگام خرید بلبرینگ به چه مواردی توجه کنیم؟

اگر قصد خرید بلبرینگ دارید، فقط به شماره فنی محصول اکتفا نکنید. بهتر است مشخصات زیر را نیز بررسی کنید:

• نوع بلبرینگ
• کلاس دقت
• کلاس لقی
• تلرانس ابعادی
• برند تولیدکننده
• سرعت دوران
• نوع بار
• شرایط محیطی
• نوع روانکار

این اطلاعات به شما کمک می‌کنند بلبرینگی انتخاب کنید که با شرایط واقعی دستگاه سازگار باشد.

خرید بلبرینگ از کارا بلبرینگ

اگر برای ماشین‌آلات صنعتی خود به بلبرینگ یا رولبرینگ نیاز دارید، بهتر است قبل از خرید اطلاعات فنی دستگاه را آماده کنید.

اطلاعاتی مانند:

• شماره فنی بلبرینگ
• قطر شفت
• قطر هوزینگ
• سرعت دوران (RPM)
• نوع بار (شعاعی، محوری یا ترکیبی)
• دمای کاری
• شرایط محیطی

به کارشناسان کمک می‌کند مناسب‌ترین محصول را پیشنهاد دهند.

کارا بلبرینگ با تأمین انواع بلبرینگ، رولبرینگ، یاتاقان، هوزینگ و قطعات انتقال قدرت، امکان انتخاب محصولات متناسب با نیاز صنایع مختلف را فراهم می‌کند. در صورتی که شماره فنی قطعه قدیمی را در اختیار دارید، فرآیند انتخاب محصول سریع‌تر و دقیق‌تر انجام می‌شود.



سوالات متداول (FAQ)

تلرانس بلبرینگ چیست؟

تلرانس بلبرینگ محدوده مجاز اختلاف ابعاد و مشخصات هندسی بلبرینگ نسبت به اندازه اسمی آن است که بر اساس استانداردهای بین‌المللی تعیین می‌شود.

آیا تلرانس با لقی بلبرینگ تفاوت دارد؟

بله. تلرانس به دقت ابعاد و شکل هندسی بلبرینگ مربوط می‌شود، اما لقی میزان فاصله داخلی بین اجزای غلتشی و رینگ‌ها را مشخص می‌کند.

استاندارد ISO 492 چه کاربردی دارد؟

استاندارد ISO 492 حدود مجاز تلرانس‌های ابعادی، هندسی و دقت چرخش بلبرینگ را مشخص می‌کند و مبنای تولید بسیاری از برندهای معتبر جهان است.

آیا برای همه ماشین‌آلات باید از بلبرینگ با کلاس دقت بالا استفاده کرد؟

خیر. بسیاری از تجهیزات صنعتی مانند موتورهای الکتریکی، گیربکس‌ها، پمپ‌ها و نوار نقاله‌ها با بلبرینگ‌های کلاس P0 عملکرد مناسبی دارند. انتخاب کلاس دقت باید بر اساس نوع کاربرد انجام شود.

هنگام خرید بلبرینگ چه اطلاعاتی را باید ارائه کنیم؟

بهتر است شماره فنی بلبرینگ، قطر شفت، سرعت دوران، نوع بار، شرایط محیطی و مدل دستگاه را در اختیار فروشنده قرار دهید تا انتخاب دقیق‌تری انجام شود.
