چرا بال اسکرو صدا می‌دهد؟

صدای ناهنجار در سیستم‌های خطی؛ زنگ خطری که نباید نادیده گرفت

در دنیای صنعت، سکوت یا صدای یکنواخت دستگاه، نشانه سلامت مهندسی آن است. اما زمانی که پیچ بال اسکرو (Ball Screw) شروع به تولید صداهای غیرعادی مثل تق‌تق، سوت کشیدن یا لرزش‌های ریز می‌کند، در واقع در حال ارسال هشداری مبنی بر یک خرابی پرهزینه در آینده نزدیک است. سیستم‌های انتقال حرکت خطی به دلیل دقت میکرونی خود، حتی به کوچک‌ترین ناهماهنگی‌ها واکنش نشان می‌دهند. طبق آمارهای نگهداری و تعمیرات (PM)، بیش از ۶۰٪ خرابی‌های زودرس در مکانیزم‌های پیشران، ناشی از نادیده گرفتن همین صداهای اولیه است.

در این مقاله تخصصی، ما به کالبدشکافی علل صدای ناهنجار در Ball Screw می‌پردازیم و از لق شدن ساچمه‌ها تا خطاهای نصب را بررسی می‌کنیم. مطالعه این مطلب به شما کمک می‌کند تا پیش از توقف کامل خط تولید، مشکل را شناسایی و رفع کنید.

در کارا بلبرینگ به عنوان مرجع تخصصی و تامین‌کننده برندهای معتبر جهانی، می‌توانید انواع بال اسکرو اورجینال را با ضمانت اصالت، قیمت رقابتی و ارسال سریع به سراسر ایران تهیه کنید.

کالبدشکافی فنی: بال اسکرو دقیقاً چگونه کار می‌کند؟

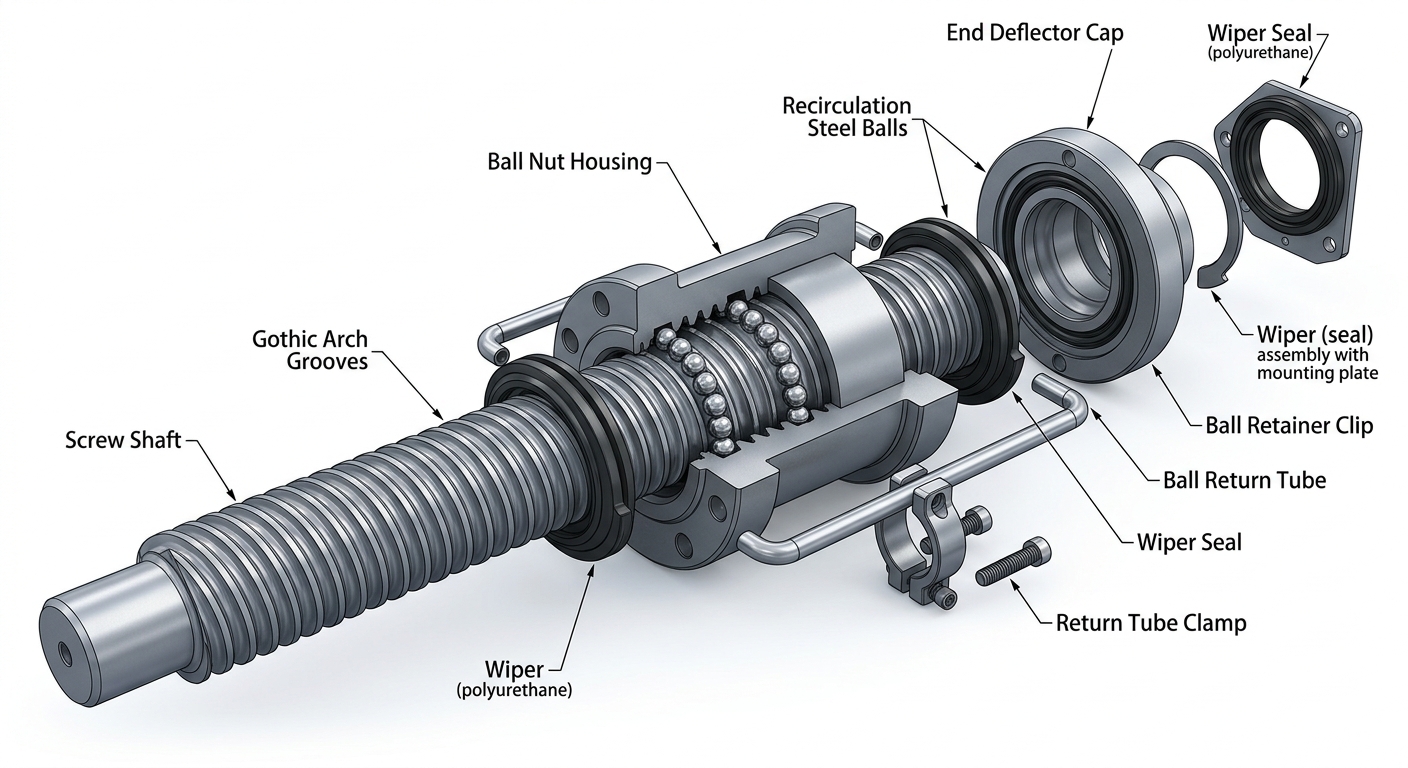

بال اسکرو یک محرک خطی مکانیکی است که حرکت چرخشی را با کمترین اصطکاک به حرکت خطی تبدیل می‌کند. ساختار آن شامل یک شفت رزوه شده و یک مهره است که ساچمه‌های فولادی در فضای بین این دو گردش می‌کنند. برخلاف پیچ‌های معمولی (Lead Screw)، در اینجا اصطکاک لغزشی جای خود را به اصطکاک غلتشی داده است. همین ویژگی باعث می‌شود بازدهی این قطعه به بیش از ۹۰٪ برسد. کوچک‌ترین آسیب به مسیر گردش این ساچمه‌ها یا خروج آن‌ها از کانال بازگشت، اولین عامل ایجاد صدای “تق‌تق” خواهد بود.

چرا بال اسکرو صدا می‌دهد؟ (بررسی ۷ علت اصلی لرزش و نویز)

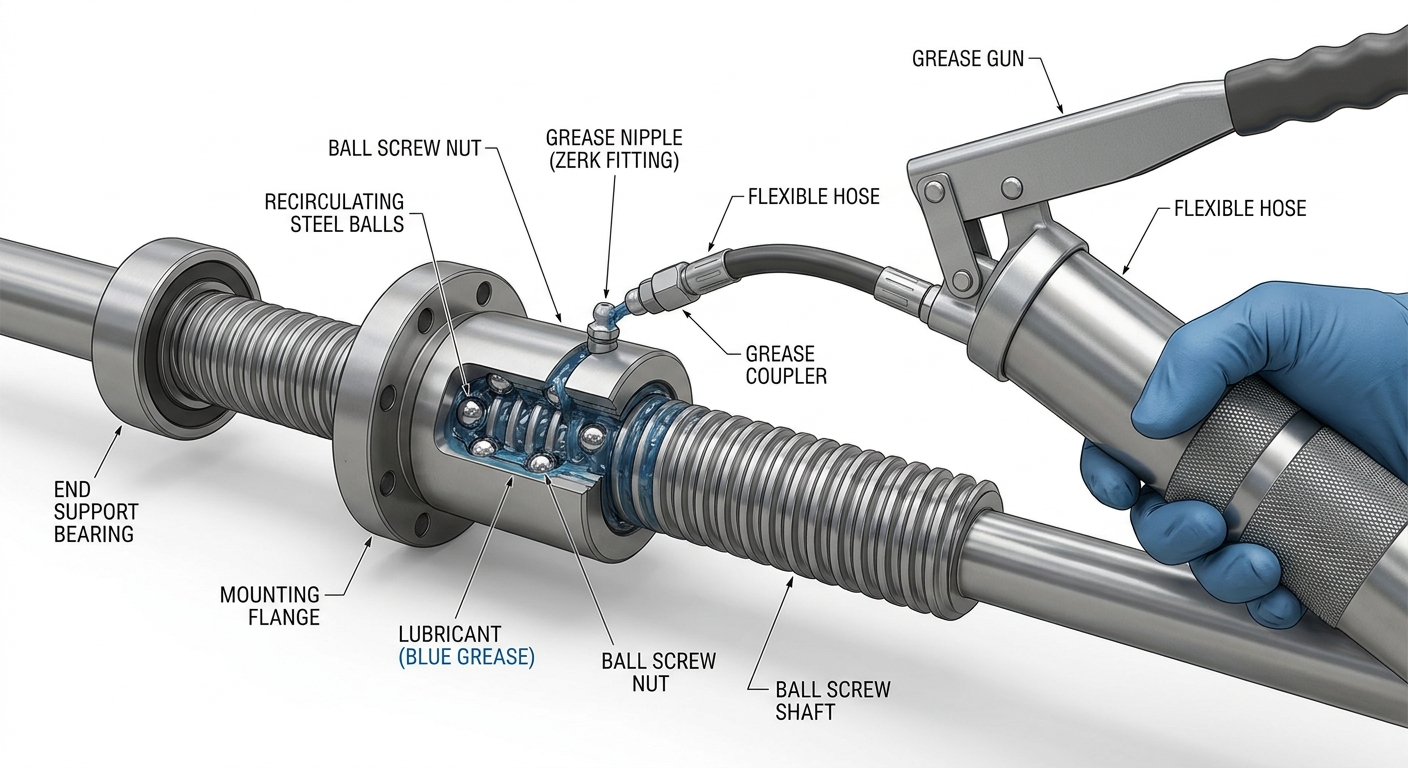

کمبود یا فساد روانکار (روغن‌کاری ناقص)

رایج‌ترین دلیل صدای سوت یا جیغ در Ball Screw، خشک شدن مسیر حرکت ساچمه‌هاست. اگر گریس مصرفی با محیط سازگار نباشد یا در فواصل زمانی استاندارد تمدید نشود، اصطکاک فلز با فلز رخ داده و باعث گرمای شدید و صدا می‌شود.

ورود آلودگی و گردوغبار به داخل مهره

در محیط‌های کارگاهی، ذرات ریز فلز یا گردوغبار می‌توانند از کاسه‌نمد (Wiper) عبور کرده و وارد مهره شوند. این ذرات مانند سنباده عمل کرده و باعث لرزش و صدای خرد شدن (Grinding) زیر بار می‌شوند.

آسیب‌دیدگی ساچمه‌ها یا مسیر حرکت (Pitting)

خستگی فلز یا بارهای بیش از حد مجاز (Overload) باعث ایجاد حفره‌های میکرونی روی سطح شفت یا ساچمه‌ها می‌شود. هر بار که ساچمه از روی این حفره‌ها عبور می‌کند، صدای ضربه یا تق‌تق شنیده می‌شود.

لقی سیستم به دلیل سایش (Backlash)

با گذشت زمان و از بین رفتن پیش‌بار (Preload)، بین ساچمه‌ها و رزوه فاصله ایجاد می‌شود. این لقی باعث می‌شود در هنگام تغییر جهت حرکت (Reverse)، صدای ضربه شدیدی به گوش برسد.

عدم هم‌راستایی در نصب (Misalignment)

اگر شفت بال اسکرو با موتور یا ریل‌های راهنما (Linear Guide) کاملاً موازی نباشد، مهره تحت فشار جانبی قرار می‌گیرد. این فشار باعث لرزش شدید و صدای بم در میانه مسیر حرکت می‌شود.

انواع سری‌ها و استانداردهای Ball Screw در بازار ایران

برای جلوگیری از صدا و لرزش، انتخاب سری مناسب حیاتی است. برندهای پیشرو مانند HIWIN محصولات خود را در تیپ‌های مختلفی عرضه می‌کنند:

• سری FSI: مهره‌های تکی استاندارد با ابعاد فشرده.
• سری DFI: مهره‌های دوبل برای حذف کامل لقی و افزایش صلبیت.
• سری High Lead: گام‌های بلند برای سرعت‌های بسیار بالا که نیازمند دقت نصب دوچندان هستند.

برندهای برتر جهان؛ کدام یک کمتر دچار لرزش می‌شوند؟

1. HIWIN (تایوان): محبوب‌ترین برند در ایران با تعادل عالی بین قیمت و کیفیت.
2. NSK / THK (ژاپن): تکنولوژی برتر در تولید ساچمه‌های بی‌صدا و کلاس دقت بسیار بالا (C3 و بالاتر).
3. TBI Motion (تایوان): جایگزین اقتصادی با عملکرد پایدار در مصارف عمومی.

جدول راهنمای نگهداری و روانکاری برای جلوگیری از صدا

اشتباهات رایج در انتخاب و نصب که منجر به شکست پروژه می‌شود

•  انتخاب گام اشتباه: استفاده از گام پایین برای سرعت‌های بسیار بالا باعث پدیده “Whirling” یا شلاق زدن شفت می‌شود.
•  نصب دستی بدون ساعت انداختن: عدم استفاده از ساعت اندیکاتور برای هم‌راستایی، مرگ زودهنگام بال اسکرو را رقم می‌زند.
•  جوشکاری روی شفت: هرگونه حرارت‌دهی به شفت باعث تنش پسماند و تاب برداشتن آن می‌شود.
