قلب تپنده حرکت خطی در دستگاههای CNC
در ماشینکاری دقیق، بال اسکرو فاصله بین یک قطعه بینقص و یک ضایعات گرانقیمت را به چند میکرون محدود میکند. این قطعه کلیدی وظیفه تبدیل حرکت چرخشی موتور به حرکت خطی دقیق، نرم و بدون لرزش را بر عهده دارد.
اگر دستگاه CNC شما لرزش دارد، ابزار پله میزند، دقت ابعادی افت کرده یا سطح قطعه نهایی صاف نیست، احتمالاً مشکل از انتخاب نادرست، فرسودگی یا کیفیت پایین بال اسکرو است.
بر اساس آمار سال ۱۴۰۵، بیش از ۶۰٪ افت دقت در دستگاههای CNC کارگاهی به دلیل استفاده از بال اسکروهای نامرغوب یا عدم تطابق گام پیچ با توان موتور و اینرسی میز ایجاد میشود.
بسیاری از تولیدکنندگان برای کاهش هزینه اولیه به سمت برندهای متفرقه میروند، اما تجربه نشان داده هزینه توقف خط تولید، ضایعات قطعات و تعمیرات بعدی، چندین برابر تفاوت قیمت یک بال اسکرو اورجینال است.
انتخاب درست بال اسکرو نه تنها سرعت و دقت تولید را افزایش میدهد، بلکه فشار روی سروو موتورها را کاهش داده و عمر مفید کلی دستگاه را به طور چشمگیری بالا میبرد.
در کارا بلبرینگ، مرجع تخصصی تامین قطعات دقیق صنعتی، میتوانید بال اسکرو اورجینال (HIWIN، TBI، PMI، THK و…) را با ضمانت اصالت کالا و ارسال سریع به سراسر ایران تهیه کنید.
تحلیل فنی: بال اسکرو چگونه کار میکند؟

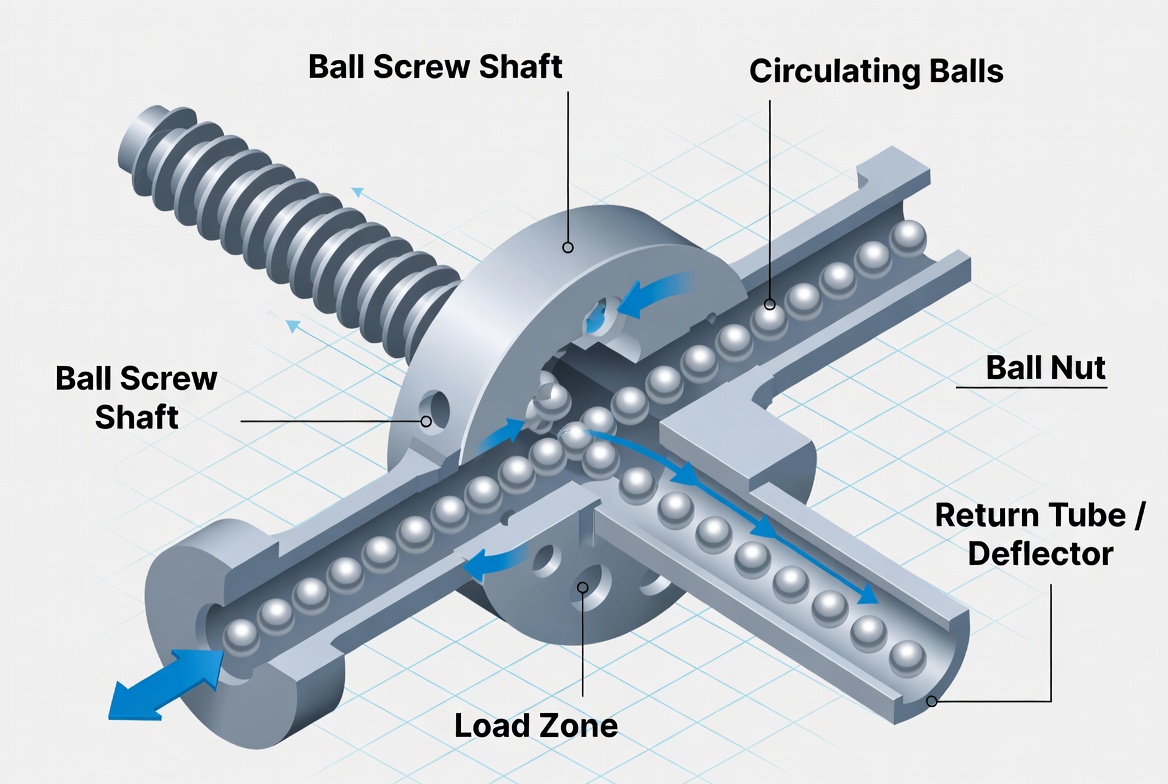

بال اسکرو (Ball Screw) یکی از دقیقترین و کارآمدترین اجزای تبدیل حرکت چرخشی به حرکت خطی در دستگاههای CNC است. این سیستم شامل یک شفت پیچ رزوهدار و یک مهره است که بین آنها ساچمههای فولادی (Ball) به گردش درمیآیند.
تفاوت اصلی بال اسکرو با لید اسکرو (Lead Screw) معمولی، در نوع تماس و اصطکاک است. در بال اسکرو، ساچمهها به جای لغزش، روی سطح رزوهها غلتیده میشوند. به همین دلیل، اصطکاک به شدت کاهش یافته و بازدهی مکانیکی آن به بیش از ۹۰٪ میرسد (در حالی که لید اسکرو معمولاً بین ۳۰ تا ۵۰ درصد بازدهی دارد).
اجزای اصلی بال اسکرو
هر بال اسکرو از چهار بخش کلیدی تشکیل شده است:
- شفت پیچ (Screw Shaft) محور اصلی که دارای رزوههای دقیق با پروفیل خاص است. این رزوهها معمولاً با روش سنگزنی (Grinding) برای دقت بالا یا نورد (Rolling) برای کاربردهای اقتصادیتر تولید میشوند.
- مهره (Nut) قطعه متحرک که ساچمهها داخل کانالهای آن قرار دارند. مهره بار را از شفت به میز یا محور دستگاه منتقل میکند و معمولاً دارای پیشبار (Preload) برای حذف لقی است.
- ساچمهها (Balls) عناصر غلتشی فولادی با دقت بسیار بالا که نیروی اصطکاک را به نیروی غلتشی تبدیل میکنند و باعث حرکت نرم و دقیق میشوند.
- سیستم بازگشت ساچمه (Recirculation System) مسیر داخلی یا خارجی که ساچمهها پس از عبور از طول مهره، دوباره به ابتدای مسیر هدایت میشوند. این سیستم معمولاً به صورت لولهای (Tube)، داخلی (End Cap) یا deflector طراحی میشود.

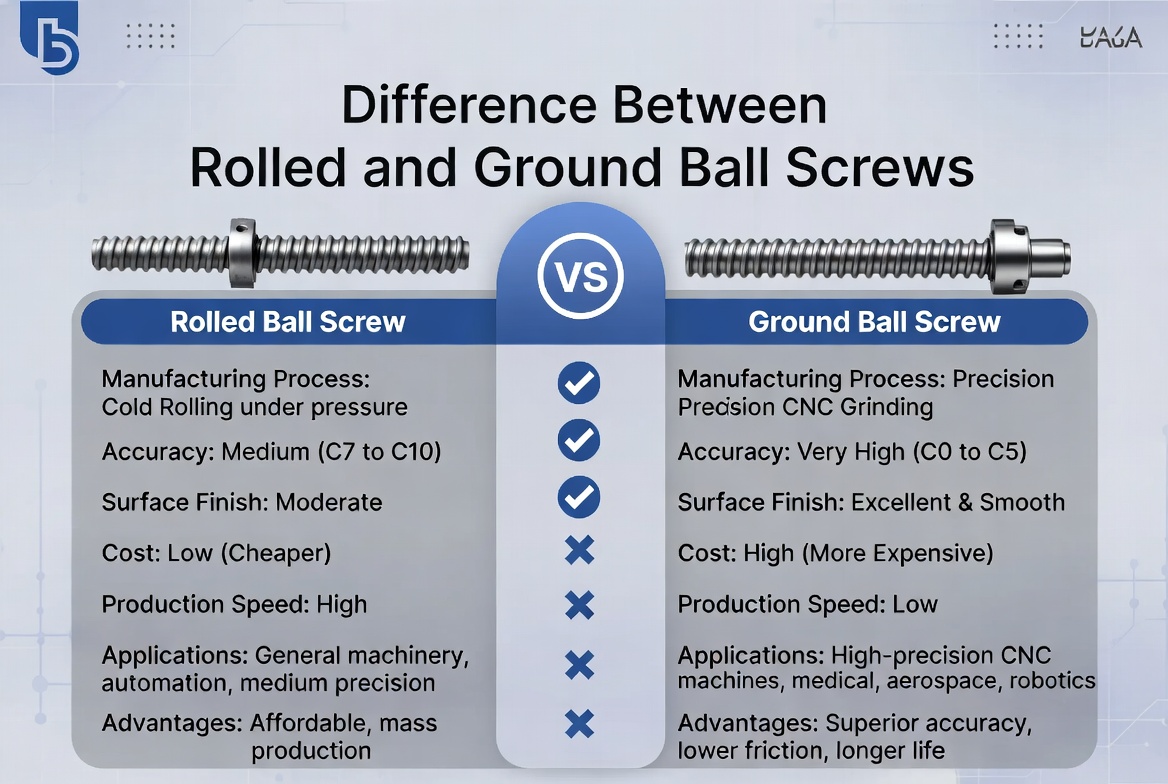

انواع بال اسکرو بر اساس فرآیند تولید
برای انتخاب درست بال اسکرو در سایت کارا بلبرینگ، باید تفاوت دو نوع اصلی آن را به خوبی بدانید:
۱. بال اسکرو نورد شده (Rolled Ball Screw)
این نوع بال اسکرو با فرآیند شکلدهی سرد (نورد) تولید میشود. رزوهها تحت فشار بالا روی شفت ایجاد میشوند که نتیجه آن قیمت مناسبتر و تولید انبوه است.
مزایا:
- قیمت اقتصادی و مقرونبهصرفه
- مناسب برای کاربردهای دقت متوسط
- مقاومت خوب در برابر ضربه و بارهای متناوب
کاربردهای پیشنهادی:
- دستگاههای CNC چوب و MDF
- ماشینهای برش لیزر و پلاسما
- دستگاههای حکاکی و روتر
- کاربردهایی که دقت در حد ۰٫۰۵ تا ۰٫۱ میلیمتر (صدم میلیمتر) کافی است.
۲. بال اسکرو سنگزنی شده (Ground Ball Screw)
این دسته با فرآیند سنگزنی دقیق (Grinding) ساخته میشوند. رزوهها با دقت بسیار بالا تراشیده و صیقل داده میشوند که بالاترین سطح دقت و کیفیت سطح را ایجاد میکند.
مزایا:
- دقت فوقالعاده بالا (تا چند میکرون)
- سطح رزوه بسیار صاف و کماصطکاک
- backlash بسیار پایین (بهخصوص در مدلهای Preload)
- عمر مفید بیشتر تحت بار و سرعت بالا
کاربردهای پیشنهادی:
- دستگاههای تراش CNC فلز
- فرزهای دقیق CNC
- ماشینهای قالبسازی و قالبگیری
- هر کاربردی که نیاز به دقت میکرونی (زیر ۰٫۰۱ میلیمتر) دارد.
نکته طلایی انتخاب: اگر دستگاه شما برای کار روی فلزات سخت، سرعت بالا یا دقت ابعادی بسیار دقیق است، بال اسکرو سنگزنی شده انتخاب هوشمندانهای خواهد بود. اما برای کارهای چوب، پلاستیک و کاربردهای عمومی، بال اسکرو نورد شده کاملاً اقتصادی و کارآمد است.
راهنمای انتخاب گام و قطر بال اسکرو؛ کلید سرعت و قدرت
انتخاب نادرست ابعاد بال اسکرو میتواند منجر به لرزش دستگاه، افت دقت، کاهش سرعت یا حتی شکست زودرس قطعه شود. دو عامل اصلی که باید به دقت انتخاب شوند، قطر پیچ و گام پیچ (Lead) هستند:
۱. قطر پیچ (Diameter)
قطر بال اسکرو با صلبیت (Rigidity) و مقاومت در برابر خمش رابطه مستقیم دارد.
- قطرهای کوچک (مانند ۱۶ میلیمتر) برای محورهای کوتاه مناسباند.
- در محورهای طولانی (بیش از ۱ متر)، قطر کم باعث شکم دادن (Deflection) پیچ، لرزش شدید و افت دقت میشود.
- پیشنهاد کلی: برای کارهای دقیق فلز، حداقل قطر ۲۰ تا ۲۵ میلیمتر و برای محورهای بلندتر، ۳۲ میلیمتر یا بیشتر توصیه میشود.
۲. گام پیچ (Lead)
گام پیچ، مسافتی است که مهره با یک دور کامل چرخش شفت طی میکند.
- گام کم (۵ میلیمتر): دقت بالاتر، نیروی پیشرانش بیشتر، مناسب کارهای دقیق و برش سخت (مانند فولاد و آلومینیوم).
- گام متوسط تا بالا (۱۰ یا ۲۰ میلیمتر): سرعت پیشروی (Feed Rate) بالاتر، مناسب دستگاههای چوب، برش لیزر و کاربردهایی که سرعت مهمتر از دقت فوقالعاده است.
نکته مهم: گام بالاتر سرعت را افزایش میدهد، اما دقت موقعیتیابی و نیروی درگشت (Torque) مورد نیاز موتور را تحت تأثیر قرار میدهد.
برندهای برتر بال اسکرو در بازار ایران (۱۴۰۵)
در حال حاضر برندهای تایوانی و چینی باکیفیت، بخش عمده بازار ایران را در اختیار دارند:
- HIWIN (هایوین – تایوان) بیرقیب در کیفیت، دوام و دقت. بال اسکروهای HIWIN به دلیل کیفیت ساخت عالی، عمر طولانی و پشتیبانی فنی قوی، انتخاب اول حرفهایها و کارگاههای دقیق است.
- TBI Motion (تیبیآی – تایوان) رقیب جدی HIWIN، بهخصوص در بال اسکروهای نورد شده. کیفیت بسیار خوب با قیمت مناسبتر نسبت به هایوین.
- برندهای باکیفیت چینی (مانند SANO، PMI، SF و غیره) گزینههای اقتصادی و قابل اعتماد برای پروژههای بودجهمحور. فقط به شرط خرید از تأمینکنندگان معتبر که ضمانت اصالت و کیفیت ارائه دهند.
توصیه کارا بلبرینگ: برای کارهای حرفهای و بلندمدت، HIWIN را اولویت دهید. اگر بودجه محدودتر است، TBI Motion یا برندهای چینی درجه یک انتخاب هوشمندانهای خواهند بود.
اشتباهات رایج در نصب و نگهداری بال اسکرو
عدم توجه به نصب و نگهداری صحیح، یکی از اصلیترین دلایل کاهش عمر بال اسکرو و افت دقت دستگاه CNC است. در ادامه مهمترین اشتباهات رایج را بررسی میکنیم:
۱. عدم همراستایی (Misalignment)
اگر شفت بال اسکرو با ریلهای خطی دستگاه کاملاً موازی و هممحور نباشد، مهره در طول حرکت گیر میکند. این مسئله باعث ایجاد نیروی جانبی زیاد، خرد شدن ساچمهها و آسیب سریع به رزوهها میشود.
راهحل: قبل از بستن نهایی، از ابزارهای تراز و گیج هممحوری استفاده کنید و همراستایی را در چند نقطه چک کنید.
۲. روانکاری نادرست
استفاده از گریسهای معمولی صنعتی سنگین یکی از بدترین اشتباهات است. این گریسها باعث افزایش اصطکاک، چسبیدن ساچمهها و در نهایت قفل شدن مهره میشوند.
توصیه صحیح:
- از روغنهای مخصوص بال اسکرو (مانند روغن ISO VG 32 یا 46) یا
- گریس لیتیوم سبک (Lithium Grease NLGI 00 یا 0) استفاده کنید. روغنکاری منظم (هر ۱۰۰ تا ۲۰۰ ساعت کارکرد) عمر بال اسکرو را چند برابر میکند.
۳. عدم محافظت در برابر گرد و غبار
برادههای فلز، گرد چوب و ذرات محیطی دشمن شماره یک ساچمهها هستند. ورود این ذرات باعث ساییدگی سریع و افزایش لقی میشود.
راهحل: حتماً از کاورهای آکاردئونی (Bellows) یا محافظهای تلسکوپی با کیفیت استفاده کنید.
جدول مقایسه مشخصات فنی بال اسکروهای پرکاربرد
| مدل پیچ (قطر-گام) | حداکثر بار استاتیک (kgf) | کاربرد پیشنهادی | کلاس دقت معمول |
|---|---|---|---|
| ۱۶۰۵ (۱۶-۵) | ۷۸۰ | CNC چوب کوچک و پرینتر سه بعدی | C7 |
| ۲۰۰۵ (۲۰-۵) | ۱۲۵۰ | محور Z فرز CNC فلز | C7 / C5 |
| ۲۵۱۰ (۲۵-۱۰) | ۱۹۰۰ | محورهای اصلی CNC با سرعت متوسط | C7 |
| ۳۲۰۵ (۳۲-۵) | ۲۸۰۰ | دستگاههای تراش سنگین و پرس | C5 |
نتیجهگیری
انتخاب یک بال اسکرو مناسب، تأثیر مستقیمی بر کیفیت قطعات تولیدی، سرعت تولید و عمر دستگاه CNC شما دارد. با انتخاب برندهای معتبر مانند HIWIN و رعایت اصول نصب، روانکاری و نگهداری صحیح، میتوانید هزینههای تعمیرات و توقف خط تولید را تا ۸۰ درصد کاهش دهید.
دقت و تکرارپذیری بالا اتفاقی نیست؛ نتیجهی انتخاب هوشمندانه قطعه اورجینال و تطابق درست آن با شرایط کاری دستگاه شماست.
برای مشاوره تخصصی رایگان در انتخاب گام، قطر، نوع (نورد شده یا سنگزنی) و برند مناسب، همین حالا با کارشناسان کارا بلبرینگ تماس بگیرید.
