استاندارد بلبرینگ چیست؟

آشنایی کامل با استاندارد ISO، DIN، ABEC و JIS

وقتی قصد خرید یک بلبرینگ صنعتی را دارید، معمولاً اولین مواردی که بررسی می‌کنید شماره فنی، برند، ابعاد و قیمت محصول است. اما یک موضوع مهم وجود دارد که بسیاری از خریداران به آن توجه نمی‌کنند؛ استاندارد بلبرینگ.

استانداردها زبان مشترک تولیدکنندگان بلبرینگ در سراسر جهان هستند. به کمک این استانداردها، یک بلبرینگ تولیدشده در ژاپن، آلمان، سوئد یا هر کشور دیگری می‌تواند از نظر ابعاد، تلرانس، ظرفیت بار و مشخصات فنی با نمونه مشابه خود مطابقت داشته باشد. به همین دلیل، اگر امروز یک بلبرینگ از برند SKF خریداری کنید و چند سال بعد همان شماره فنی را از برند NSK یا FAG تهیه کنید، در بسیاری از کاربردها امکان جایگزینی آن وجود خواهد داشت؛ زیرا همه این تولیدکنندگان از استانداردهای بین‌المللی پیروی می‌کنند.

با این حال، بسیاری از کاربران هنوز نمی‌دانند استانداردهایی مانند ISO، DIN، JIS یا ABEC چه تفاوتی با یکدیگر دارند و هر کدام چه اطلاعاتی درباره بلبرینگ ارائه می‌دهند. برخی تصور می‌کنند این استانداردها فقط به ابعاد مربوط می‌شوند، در حالی که هر استاندارد بخش مشخصی از ویژگی‌های فنی بلبرینگ را تعریف می‌کند؛ از اندازه و دقت ساخت گرفته تا میزان لقی، ظرفیت تحمل بار و طول عمر محاسباتی.

اگر با مفهوم استانداردها آشنا باشید، هنگام خرید بلبرینگ راحت‌تر تصمیم می‌گیرید، مشخصات درج‌شده در کاتالوگ را بهتر درک می‌کنید و احتمال انتخاب اشتباه به حداقل می‌رسد. علاوه بر این، شناخت استانداردها به مهندسان، تعمیرکاران و کارشناسان خرید کمک می‌کند تا محصولات برندهای مختلف را به‌درستی با یکدیگر مقایسه کنند.

استاندارد بلبرینگ چیست؟

استاندارد بلبرینگ مجموعه‌ای از قوانین، مشخصات و دستورالعمل‌های فنی است که ابعاد، تلرانس‌ها، دقت ساخت، ظرفیت تحمل بار، لقی داخلی، شماره‌گذاری و سایر ویژگی‌های بلبرینگ را مشخص می‌کند.

وجود این استانداردها باعث می‌شود تولیدکنندگان مختلف محصولات خود را بر اساس معیارهای یکسان طراحی و تولید کنند. در نتیجه، مصرف‌کنندگان نیز می‌توانند بدون نگرانی از ناسازگاری، بلبرینگ مناسب را انتخاب یا در صورت نیاز جایگزین کنند.

برای مثال، اگر یک بلبرینگ با شماره فنی 6205 از برندهای معتبر تهیه کنید، قطر داخلی، قطر خارجی و عرض آن بر اساس استانداردهای مشخص تولید شده است. بنابراین در بیشتر موارد، نمونه معادل همان شماره از برند دیگر نیز از نظر ابعاد قابل جایگزینی خواهد بود.

البته استاندارد تنها به ابعاد محدود نمی‌شود. استانداردها موارد مهم دیگری مانند کلاس دقت، میزان لقی، ظرفیت بار دینامیکی و استاتیکی، روش شماره‌گذاری و نحوه اندازه‌گیری مشخصات فنی را نیز تعیین می‌کنند.

به همین دلیل، استانداردها نقش مهمی در افزایش قابلیت اطمینان تجهیزات صنعتی و کاهش خطاهای انتخاب دارند.

چرا استاندارد بلبرینگ اهمیت دارند؟

شاید این سؤال مطرح شود که اگر هر شرکت بتواند بلبرینگ موردنظر خود را تولید کند، چه نیازی به استانداردهای جهانی وجود دارد؟

اگر استاندارد مشترکی وجود نداشت، هر تولیدکننده ابعاد و مشخصات متفاوتی برای محصولات خود در نظر می‌گرفت. در چنین شرایطی، هنگام تعویض یک بلبرینگ، مجبور بودید دقیقاً همان برند را تهیه کنید و امکان جایگزینی با برند دیگر وجود نداشت.

استانداردهای بین‌المللی این مشکل را برطرف کرده‌اند و باعث شده‌اند محصولات برندهای معتبر با یکدیگر سازگاری بالایی داشته باشند.

مهم‌ترین مزایای استانداردسازی عبارت‌اند از:

• یکسان بودن ابعاد بلبرینگ در برندهای معتبر
• امکان جایگزینی آسان محصولات
• افزایش اطمینان در طراحی ماشین‌آلات
• ساده‌تر شدن فرآیند تعمیر و نگهداری
• مقایسه دقیق محصولات مختلف
• افزایش کیفیت و کنترل بهتر فرآیند تولید
• کاهش خطا در انتخاب بلبرینگ

به همین دلیل، تقریباً تمام شرکت‌های معتبر تولیدکننده بلبرینگ از استانداردهای بین‌المللی پیروی می‌کنند.

تاریخچه استانداردسازی بلبرینگ

با گسترش صنایع و افزایش استفاده از ماشین‌آلات در قرن بیستم، تولیدکنندگان بلبرینگ دریافتند که نبود یک معیار مشترک، مشکلات زیادی در طراحی و تعمیر تجهیزات ایجاد می‌کند.

در آن زمان، هر شرکت ابعاد و مشخصات اختصاصی خود را ارائه می‌داد و این موضوع باعث می‌شد تعویض قطعات دشوار و هزینه‌بر باشد.

برای حل این مشکل، سازمان‌های استانداردسازی بین‌المللی شکل گرفتند و دستورالعمل‌هایی برای طراحی و تولید بلبرینگ تدوین کردند.

امروزه سازمان‌هایی مانند ISO، DIN و JIS نقش مهمی در توسعه استانداردهای جهانی دارند و تقریباً تمام برندهای مطرح دنیا محصولات خود را بر اساس این استانداردها تولید می‌کنند.

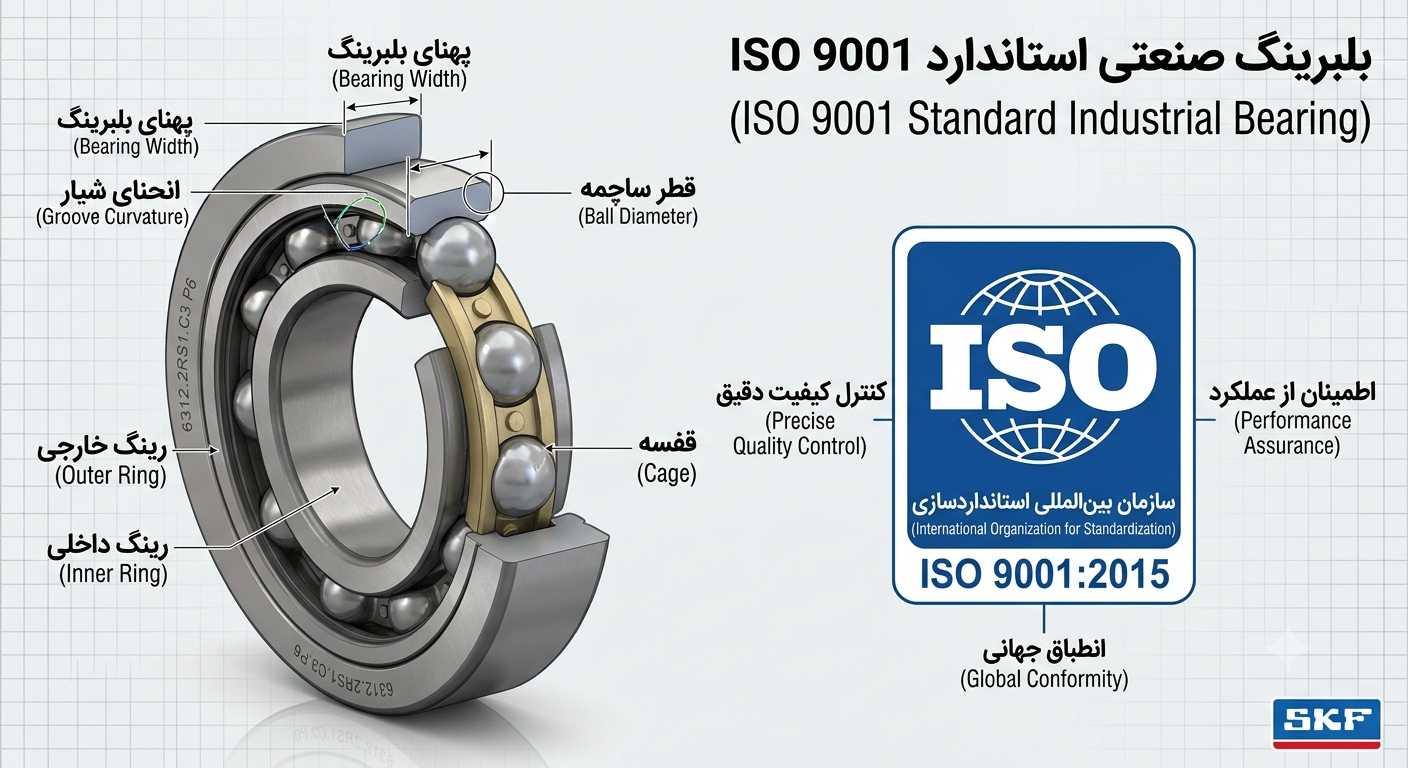

استاندارد ISO چیست؟

ISO مخفف عبارت International Organization for Standardization یا سازمان بین‌المللی استانداردسازی است.

این سازمان با تدوین استانداردهای جهانی، به تولیدکنندگان کمک می‌کند محصولات خود را با کیفیت و مشخصات یکنواخت تولید کنند.

در صنعت بلبرینگ نیز بسیاری از ویژگی‌های فنی بر اساس استانداردهای ISO تعریف می‌شوند.

برای مثال، استانداردهای ISO مشخص می‌کنند:

• ابعاد استاندارد بلبرینگ چگونه باشد.
• ظرفیت تحمل بار چگونه محاسبه شود.
• میزان لقی داخلی چگونه اندازه‌گیری شود.
• کلاس‌های دقت چگونه تعریف شوند.
• روش شماره‌گذاری و مشخصات فنی چگونه ثبت شوند.

به همین دلیل، وقتی در کاتالوگ برندهای معتبر اطلاعات فنی را مشاهده می‌کنید، بخش بزرگی از آن بر پایه استانداردهای ISO تهیه شده است.

آیا همه برندهای بلبرینگ از استاندارد ISO استفاده می‌کنند؟

تقریباً تمام برندهای معتبر جهان از استانداردهای ISO پیروی می‌کنند، اما هر شرکت ممکن است فناوری‌ها و ویژگی‌های اختصاصی خود را نیز به محصولات اضافه کند.

به عنوان مثال، برندهای SKF، FAG، NSK، NTN، KOYO و TIMKEN همگی محصولات خود را بر اساس استانداردهای بین‌المللی طراحی می‌کنند، اما هرکدام روش‌های اختصاصی برای بهبود کیفیت مواد اولیه، طراحی قفسه، عملیات حرارتی یا فناوری آب‌بندی دارند.

به همین دلیل، ممکن است دو بلبرینگ با شماره فنی یکسان از دو برند مختلف از نظر ابعاد کاملاً مشابه باشند، اما در طول عمر، عملکرد یا فناوری ساخت تفاوت‌هایی داشته باشند.

آیا استاندارد به معنای کیفیت بالاتر است؟

یکی از باورهای اشتباه این است که اگر روی یک بلبرینگ عبارت ISO درج شده باشد، حتماً کیفیت آن بسیار بالا است.

در واقع، استاندارد نشان می‌دهد محصول بر اساس یک معیار مشخص طراحی یا تولید شده است، اما به‌تنهایی تضمین‌کننده کیفیت نیست.

کیفیت نهایی بلبرینگ به عوامل متعددی بستگی دارد، از جمله:

• کیفیت فولاد مورد استفاده
• دقت ماشین‌کاری
• عملیات حرارتی
• فناوری ساخت
• کنترل کیفیت کارخانه
• نوع روانکار
• طراحی قفسه

به همین دلیل، دو بلبرینگ که هر دو از استاندارد ISO پیروی می‌کنند، ممکن است از نظر دوام و عملکرد تفاوت قابل‌توجهی داشته باشند.

مهم‌ترین مزایای شناخت استاندارد بلبرینگ

اگر با استانداردهای بلبرینگ آشنا باشید، هنگام انتخاب محصول تصمیم دقیق‌تری می‌گیرید و احتمال بروز خطا کاهش پیدا می‌کند.

شناخت استانداردها به شما کمک می‌کند:

• مشخصات درج‌شده در کاتالوگ را بهتر درک کنید.
• محصولات برندهای مختلف را مقایسه کنید.
• شماره فنی بلبرینگ را راحت‌تر بخوانید.
• کلاس دقت و لقی مناسب را انتخاب کنید.
• از خرید محصولات نامناسب یا بی‌کیفیت جلوگیری کنید.
• هنگام تعمیر تجهیزات، جایگزین مناسب‌تری انتخاب کنید.

به همین دلیل، آشنایی با استانداردهای بلبرینگ فقط برای مهندسان طراحی اهمیت ندارد؛ بلکه کارشناسان خرید، تکنسین‌های تعمیرات، دانشجویان رشته‌های فنی و حتی مصرف‌کنندگان عادی نیز می‌توانند از این اطلاعات استفاده کنند

مهم‌ترین استانداردهای بلبرینگ؛ ISO 15، ISO 76، ISO 281، ISO 492 و ISO 5753 چه هستند؟

در بخش قبل با مفهوم استاندارد بلبرینگ و اهمیت آن در طراحی، تولید و انتخاب بلبرینگ آشنا شدیم. اما استانداردهای ISO تنها یک سند یا یک قانون واحد نیستند. هر استاندارد برای بخش مشخصی از مشخصات فنی بلبرینگ تدوین شده و وظیفه متفاوتی دارد.

به عنوان مثال، یک استاندارد ابعاد بلبرینگ را تعیین می‌کند، استاندارد دیگر درباره ظرفیت تحمل بار است و استانداردی دیگر روش اندازه‌گیری لقی داخلی را مشخص می‌کند.

اگر هنگام مطالعه کاتالوگ برندهایی مانند SKF، FAG، NSK، NTN، KOYO یا TIMKEN با شماره‌هایی مانند ISO 15 یا ISO 281 روبه‌رو شوید، آشنایی با این استانداردها به شما کمک می‌کند اطلاعات فنی را بهتر درک کنید و انتخاب دقیق‌تری داشته باشید.

در ادامه، مهم‌ترین استانداردهای مورد استفاده در صنعت بلبرینگ را بررسی می‌کنیم.

استاندارد ISO 15 چیست؟

ISO 15 یکی از مهم‌ترین استانداردهای صنعت بلبرینگ است و ابعاد مرزی (Boundary Dimensions) بلبرینگ‌های غلتشی را مشخص می‌کند.

این استاندارد تعیین می‌کند که قطر داخلی، قطر خارجی و عرض بلبرینگ برای هر شماره فنی چه مقدار باشد.

برای مثال، اگر یک بلبرینگ 6205 از برند SKF خریداری کنید و همان شماره را از برند NSK یا FAG تهیه کنید، ابعاد اصلی آن‌ها مطابق استاندارد ISO 15 یکسان خواهد بود.

این موضوع مزایای زیادی دارد:

• امکان جایگزینی بلبرینگ با برندهای مختلف
• ساده‌تر شدن طراحی ماشین‌آلات
• کاهش هزینه تعمیرات
• افزایش دسترسی به قطعات یدکی

اگر چنین استانداردی وجود نداشت، هر تولیدکننده ابعاد اختصاصی خود را تعریف می‌کرد و تعویض یک بلبرینگ به‌سادگی امروز امکان‌پذیر نبود.

استاندارد ISO 76 چیست؟

در بسیاری از ماشین‌آلات، بلبرینگ هنگام توقف یا حرکت با سرعت پایین، تحت بارهای سنگین قرار می‌گیرد. در این شرایط، ظرفیت تحمل بار استاتیکی اهمیت زیادی پیدا می‌کند.

ISO 76 روش محاسبه و تعیین ظرفیت بار استاتیکی (Static Load Rating) را مشخص می‌کند.

بار استاتیکی به نیرویی گفته می‌شود که بلبرینگ در حالت سکون یا با سرعت بسیار پایین می‌تواند تحمل کند، بدون اینکه تغییر شکل دائمی و آسیب‌زننده در مسیر حرکت ساچمه‌ها ایجاد شود.

این استاندارد در طراحی تجهیزاتی مانند:

• جرثقیل‌ها
• ماشین‌آلات معدنی
• پرس‌های صنعتی
• تجهیزات ساختمانی
• ماشین‌آلات راه‌سازی

اهمیت زیادی دارد؛ زیرا این تجهیزات معمولاً بارهای سنگین را در سرعت‌های پایین تحمل می‌کنند.

استاندارد ISO 281 چیست؟

یکی از مهم‌ترین پرسش‌های خریداران این است که عمر بلبرینگ چقدر است؟

پاسخ دقیق به این سؤال به عوامل مختلفی بستگی دارد، اما ISO 281 چارچوب استانداردی برای محاسبه عمر اسمی بلبرینگ ارائه می‌دهد.

این استاندارد روش محاسبه عمر دینامیکی (Basic Rating Life) را بر اساس عواملی مانند:

• ظرفیت بار دینامیکی
• مقدار بار واردشده
• نوع بلبرینگ

تعریف می‌کند.

در کاتالوگ برندهای معتبر، مقدار عمر بلبرینگ معمولاً بر اساس همین استاندارد محاسبه می‌شود.

البته باید توجه داشت که عمر واقعی بلبرینگ به عواملی مانند کیفیت روانکاری، میزان آلودگی محیط، نصب صحیح، هم‌راستایی شفت و شرایط بهره‌برداری نیز بستگی دارد. بنابراین عدد ارائه‌شده در ISO 281 یک مقدار مرجع برای مقایسه و طراحی است، نه تضمین عمر واقعی در همه شرایط.

استاندارد ISO 492 چیست؟

یکی از مهم‌ترین ویژگی‌های یک بلبرینگ باکیفیت، دقت ساخت آن است.

ISO 492 استانداردی است که تلرانس‌های ابعادی و کلاس‌های دقت بلبرینگ را تعریف می‌کند.

این استاندارد مشخص می‌کند که:

• قطر داخلی تا چه میزان مجاز به تغییر است.
• قطر خارجی چه تلرانسی دارد.
• عرض بلبرینگ چقدر می‌تواند اختلاف داشته باشد.
• میزان لنگی و دقت چرخش در چه محدوده‌ای قرار گیرد.

هرچه کلاس دقت بالاتر باشد، خطای ساخت کمتر خواهد بود و بلبرینگ عملکرد دقیق‌تری خواهد داشت.

به همین دلیل، در ماشین‌ابزارها، اسپیندل‌های CNC، تجهیزات پزشکی و صنایع هوافضا معمولاً از کلاس‌های دقت بالاتر استفاده می‌شود.

استاندارد ISO 5753 چیست؟

اگر مقاله «لقی بلبرینگ چیست؟» را مطالعه کرده باشید، با کلاس‌هایی مانند C2، CN، C3، C4 و C5 آشنا شده‌اید.

استاندارد ISO 5753 نحوه اندازه‌گیری و طبقه‌بندی لقی داخلی بلبرینگ را مشخص می‌کند.

این استاندارد تعیین می‌کند:

• لقی شعاعی چگونه اندازه‌گیری شود.
• لقی محوری چگونه اندازه‌گیری شود.
• محدوده مجاز هر کلاس لقی چقدر باشد.

به همین دلیل، زمانی که یک بلبرینگ با پسوند C3 خریداری می‌کنید، مقدار لقی آن مطابق حدود تعیین‌شده در این استاندارد تولید شده است.

استاندارد ISO 15243 چیست؟

خرابی بلبرینگ همیشه به دلیل کیفیت پایین آن نیست. در بسیاری از موارد، نصب نادرست، روانکاری نامناسب یا آلودگی باعث آسیب می‌شود.

ISO 15243 روش طبقه‌بندی خرابی‌های بلبرینگ را ارائه می‌دهد.

در این استاندارد، خرابی‌ها به گروه‌هایی مانند:

• خستگی سطحی
• سایش
• خوردگی
• آسیب ناشی از روانکاری نامناسب
• آسیب ناشی از عبور جریان الکتریکی
• شکست قفسه

تقسیم می‌شوند.

این استاندارد به کارشناسان تعمیرات کمک می‌کند علت اصلی خرابی را شناسایی و از تکرار آن جلوگیری کنند.

استاندارد ISO 15241 چیست؟

پس از تولید بلبرینگ، لازم است اطلاعات فنی آن به شکل یکسان ثبت شود.

ISO 15241 نحوه نمایش مشخصات، نمادها و اطلاعات فنی بلبرینگ را استانداردسازی می‌کند.

به کمک این استاندارد، کاتالوگ برندهای مختلف ساختار مشابهی دارند و مهندسان راحت‌تر می‌توانند اطلاعات را مقایسه کنند.

جدول خلاصه مهم‌ترین استانداردهای ISO در صنعت بلبرینگ

استاندارد	موضوع	کاربرد
ISO 15	ابعاد بلبرینگ	تعیین قطر داخلی، خارجی و عرض
ISO 76	ظرفیت بار استاتیکی	طراحی تجهیزات با بارهای سنگین
ISO 281	عمر دینامیکی	محاسبه عمر اسمی بلبرینگ
ISO 492	تلرانس و دقت	کلاس‌های دقت و کیفیت ساخت
ISO 5753	لقی داخلی	تعریف C2، CN، C3، C4 و C5
ISO 15243	خرابی بلبرینگ	تحلیل و طبقه‌بندی انواع خرابی
ISO 15241	نمادها و اطلاعات فنی	یکسان‌سازی اطلاعات کاتالوگ

آیا همه این استانداردها برای مصرف‌کننده اهمیت دارند؟

لزومی ندارد هر خریدار تمام جزئیات این استانداردها را حفظ کند، اما آشنایی با کاربرد هرکدام کمک می‌کند هنگام انتخاب بلبرینگ، اطلاعات کاتالوگ را بهتر تفسیر کنید.

به عنوان مثال:

• اگر درباره ابعاد بلبرینگ سؤال دارید، باید به استاندارد ISO 15 توجه کنید.
• اگر هدف شما انتخاب کلاس لقی مناسب است، ISO 5753 اهمیت بیشتری دارد.
• اگر می‌خواهید عمر محاسباتی بلبرینگ را ارزیابی کنید، ISO 281 مرجع اصلی است.
• اگر به دنبال دقت ساخت هستید، باید کلاس‌های تعریف‌شده در ISO 492 را بررسی کنید.

به همین دلیل، مهندسان طراحی، کارشناسان خرید و تعمیرکاران حرفه‌ای معمولاً هنگام انتخاب بلبرینگ، به چندین استاندارد به‌صورت هم‌زمان مراجعه می‌کنند.

استانداردهای DIN، JIS و ABEC چه تفاوتی با ISO دارند؟

تا اینجا با مهم‌ترین استانداردهای ISO آشنا شدیم؛ استانداردهایی که مبنای طراحی و تولید بیشتر بلبرینگ‌های صنعتی در جهان هستند. اما هنگام مطالعه کاتالوگ برندهای مختلف یا بررسی مشخصات فنی بلبرینگ، ممکن است با نام استانداردهای دیگری مانند DIN، JIS یا ABEC نیز روبه‌رو شوید.

بسیاری از کاربران تصور می‌کنند این استانداردها رقیب یکدیگر هستند، در حالی که هر کدام هدف متفاوتی دارند و در بسیاری از موارد، یکدیگر را تکمیل می‌کنند.

در این بخش، با این استانداردها آشنا می‌شویم و تفاوت آن‌ها را بررسی می‌کنیم.

استاندارد DIN چیست؟

DIN مخفف عبارت Deutsches Institut für Normung و نام مؤسسه استاندارد آلمان است.

پیش از گسترش استانداردهای ISO، بسیاری از تولیدکنندگان اروپایی، به‌ویژه شرکت‌های آلمانی، محصولات خود را بر اساس استانداردهای DIN تولید می‌کردند. امروزه بخش زیادی از این استانداردها با استانداردهای ISO هماهنگ شده‌اند یا به آن‌ها تبدیل شده‌اند.

به همین دلیل، اگر از برندهای آلمانی مانند FAG یا INA استفاده می‌کنید، ممکن است در کاتالوگ‌ها هنوز به برخی استانداردهای DIN اشاره شود.

مهم‌ترین کاربردهای DIN در صنعت بلبرینگ

• استانداردسازی ابعاد قطعات صنعتی
• تلرانس‌های ساخت
• روش‌های آزمون و کنترل کیفیت
• مشخصات مواد اولیه
• استانداردهای مرتبط با یاتاقان‌ها و قطعات مکانیکی

در بسیاری از موارد، تفاوت محسوسی بین استانداردهای جدید DIN و ISO وجود ندارد و هر دو بر اساس اصول مشترک تدوین شده‌اند.

استاندارد JIS چیست؟

JIS مخفف Japanese Industrial Standards یا استانداردهای صنعتی ژاپن است.

شرکت‌های مطرح ژاپنی مانند NSK، NTN، KOYO و NACHI محصولات خود را مطابق استانداردهای JIS تولید می‌کنند. البته این استانداردها نیز در بسیاری از بخش‌ها با استانداردهای ISO هماهنگ هستند.

JIS علاوه بر بلبرینگ، طیف گسترده‌ای از محصولات صنعتی را پوشش می‌دهد؛ از فولاد و پیچ و مهره گرفته تا تجهیزات الکترونیکی و ماشین‌آلات.

مزایای استاندارد JIS

• کیفیت بالای کنترل تولید
• هماهنگی مناسب با استانداردهای جهانی
• دقت بالا در تعیین تلرانس‌ها
• قابلیت جایگزینی با محصولات استاندارد ISO در بسیاری از کاربردها

به همین دلیل، بلبرینگ‌های ژاپنی به دوام، دقت و کیفیت ساخت بالا شهرت دارند.

استاندارد ABEC چیست؟

یکی از پرجستجوترین عبارت‌ها در اینترنت، ABEC است. بسیاری از کاربران تصور می‌کنند هرچه عدد ABEC بالاتر باشد، بلبرینگ کیفیت بهتری دارد. اما این برداشت همیشه درست نیست.

ABEC مخفف Annular Bearing Engineers’ Committee است و توسط انجمن تولیدکنندگان بلبرینگ آمریکا (ABMA) معرفی شده است.

این استاندارد فقط دقت ابعادی و هندسی بلبرینگ را مشخص می‌کند و به عواملی مانند کیفیت فولاد، نوع روانکار، طراحی قفسه یا طول عمر اشاره‌ای ندارد.

کلاس‌های ABEC

• ABEC 1
• ABEC 3
• ABEC 5
• ABEC 7
• ABEC 9

هرچه عدد بزرگ‌تر باشد، تلرانس‌های ساخت دقیق‌تر هستند.

آیا ABEC به معنی کیفیت بالاتر است؟

خیر.

این یکی از رایج‌ترین باورهای اشتباه در بازار است.

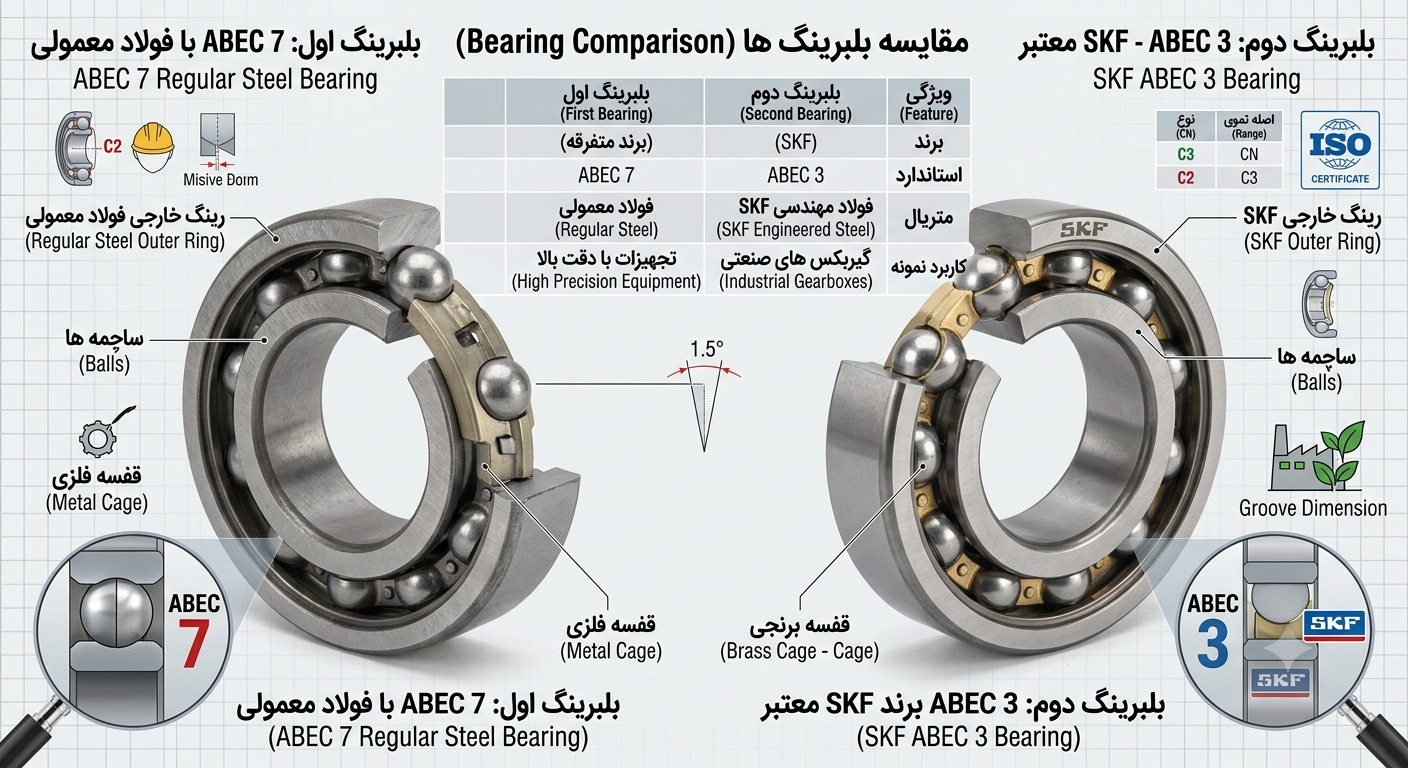

فرض کنید دو بلبرینگ دارید:

• بلبرینگ اول: ABEC 7 با فولاد معمولی
• بلبرینگ دوم: ABEC 3 از برند معتبر SKF

در بسیاری از کاربردهای صنعتی، بلبرینگ دوم عملکرد بهتر و عمر بیشتری خواهد داشت.

دلیل آن این است که ABEC فقط دقت ابعادی را اندازه‌گیری می‌کند و کیفیت مواد اولیه، عملیات حرارتی، روانکاری و طراحی داخلی را ارزیابی نمی‌کند.

بنابراین، هنگام انتخاب بلبرینگ نباید فقط به عدد ABEC توجه کنید.



تفاوت ISO، DIN، JIS و ABEC در یک نگاه

استاندارد	کشور یا سازمان	کاربرد اصلی
ISO	بین‌المللی	ابعاد، ظرفیت بار، لقی، عمر، دقت و مشخصات فنی
DIN	آلمان	استانداردهای صنعتی و مکانیکی
JIS	ژاپن	استانداردهای صنعتی ژاپن
ABEC	آمریکا	کلاس دقت ابعادی بلبرینگ

نکته مهم این است که این استانداردها در بسیاری از پروژه‌های صنعتی در کنار یکدیگر استفاده می‌شوند و الزاماً جایگزین هم نیستند.

کلاس‌های دقت بلبرینگ چیست؟

دقت ساخت بلبرینگ نقش مهمی در عملکرد آن دارد. هرچه دقت بیشتر باشد، لرزش، صدا و خطای چرخش کمتر خواهد بود.

در استاندارد ISO، کلاس‌های دقت معمولاً با نمادهای زیر مشخص می‌شوند:

• P0
• P6
• P5
• P4
• P2

هرچه عدد کوچک‌تر باشد، دقت ساخت بیشتر است.

تفاوت کلاس‌های P0، P6، P5، P4 و P2

P0

کلاس استاندارد که در بیشتر ماشین‌آلات صنعتی استفاده می‌شود.

کاربردها:

• الکتروموتور
• گیربکس
• پمپ
• نوار نقاله
• ماشین‌آلات عمومی

P6

دقت بیشتر نسبت به P0

کاربرد در تجهیزاتی که سرعت و دقت بالاتری نیاز دارند.

P5

کلاس دقیق برای ماشین‌آلات صنعتی حساس

کاربردها:

• ماشین‌ابزار
• اسپیندل
• تجهیزات اندازه‌گیری

P4

دقت بسیار بالا

کاربردها:

• دستگاه‌های CNC
• صنایع هوافضا
• تجهیزات پزشکی

P2

بالاترین کلاس دقت

کاربرد در تجهیزات فوق‌دقیق که کوچک‌ترین خطای چرخش قابل قبول نیست.

آیا همه ماشین‌آلات به بلبرینگ P5 یا P4 نیاز دارند؟

خیر.

در بسیاری از تجهیزات صنعتی، استفاده از کلاس‌های بسیار دقیق فقط هزینه خرید را افزایش می‌دهد، بدون اینکه تأثیر محسوسی بر عملکرد دستگاه داشته باشد.

برای مثال، در یک نوار نقاله صنعتی یا الکتروموتور معمولی، کلاس P0 کاملاً پاسخگوی نیاز است.

در مقابل، اسپیندل دستگاه CNC یا تجهیزات اندازه‌گیری به کلاس‌های P4 یا P2 نیاز دارند.

استاندارد شماره‌گذاری بلبرینگ چگونه خوانده می‌شود؟

یکی از کاربردی‌ترین مهارت‌ها در انتخاب بلبرینگ، آشنایی با شماره فنی آن است.

به عنوان مثال، شماره 6205 اطلاعات مهمی را در اختیار شما قرار می‌دهد.

رقم اول

نوع بلبرینگ را مشخص می‌کند.

رقم دوم

سری ابعادی و ظرفیت بار را نشان می‌دهد.

دو رقم آخر

قطر داخلی بلبرینگ را مشخص می‌کنند.

برای نمونه:

6205

عدد 05 یعنی قطر داخلی 25 میلی‌متر.

همین ساختار در بسیاری از شماره‌های فنی دیگر نیز استفاده می‌شود.

آیا تمام برندها از شماره‌گذاری یکسان استفاده می‌کنند؟

در بیشتر موارد، برندهای معتبر از سیستم شماره‌گذاری استاندارد استفاده می‌کنند. به همین دلیل، شماره‌های فنی مشابه در برندهای مختلف معمولاً ابعاد و مشخصات پایه یکسانی دارند.

البته هر شرکت ممکن است پسوندهای اختصاصی برای ویژگی‌هایی مانند:

• نوع آب‌بندی
• جنس قفسه
• کلاس لقی
• کلاس دقت
• نوع روانکار

به شماره فنی اضافه کند.

به همین دلیل، هنگام خرید فقط به شماره اصلی توجه نکنید و پسوندهای درج‌شده را نیز بررسی کنید.

استانداردهای اختصاصی برندهای بلبرینگ، اشتباهات رایج

در سه بخش قبلی با مهم‌ترین استانداردهای بین‌المللی مانند ISO، DIN، JIS و ABEC آشنا شدیم و نقش آن‌ها را در تعیین ابعاد، دقت ساخت، ظرفیت بار، لقی و شماره‌گذاری بلبرینگ بررسی کردیم. اما هنوز یک سؤال مهم باقی مانده است:

اگر بیشتر برندهای معتبر از استانداردهای یکسان استفاده می‌کنند، چرا کیفیت و عملکرد محصولات آن‌ها با یکدیگر تفاوت دارد؟

پاسخ این سؤال در فناوری ساخت، مواد اولیه، فرآیند تولید و استانداردهای داخلی هر شرکت نهفته است. در این بخش، این موضوع را بررسی می‌کنیم و در ادامه به رایج‌ترین پرسش‌های کاربران درباره استانداردهای بلبرینگ پاسخ می‌دهیم.

آیا همه برندهای معتبر دقیقاً یک استاندارد را رعایت می‌کنند؟

برندهای معتبر جهان مانند SKF، FAG، NSK، NTN، KOYO، TIMKEN و NACHI محصولات خود را بر اساس استانداردهای بین‌المللی طراحی می‌کنند. بنابراین، اگر دو بلبرینگ از برندهای مختلف شماره فنی یکسانی داشته باشند، معمولاً از نظر ابعاد، ظرفیت بار و مشخصات اصلی با یکدیگر سازگار هستند.

اما این موضوع به معنای یکسان بودن کیفیت آن‌ها نیست.

هر تولیدکننده از فناوری‌های اختصاصی خود در بخش‌هایی مانند طراحی قفسه، عملیات حرارتی، نوع فولاد، پرداخت سطوح، کنترل کیفیت و روانکاری استفاده می‌کند. همین تفاوت‌ها باعث می‌شود عملکرد واقعی، میزان صدا، مقاومت در برابر سایش و طول عمر بلبرینگ‌ها با یکدیگر متفاوت باشد.

به همین دلیل، در تجهیزات حساس یا خطوط تولیدی که توقف دستگاه هزینه بالایی دارد، معمولاً استفاده از برندهای معتبر توصیه می‌شود.

چرا دو بلبرینگ با شماره فنی یکسان ممکن است قیمت متفاوتی داشته باشند؟

این سؤال یکی از پرتکرارترین پرسش‌های خریداران است.

فرض کنید قصد خرید بلبرینگ 6205 C3 را دارید. ممکن است قیمت این محصول در برندهای مختلف اختلاف قابل‌توجهی داشته باشد.

دلایل اصلی این تفاوت عبارت‌اند از:

• کیفیت فولاد و مواد اولیه
• دقت ماشین‌کاری
• فناوری عملیات حرارتی
• کیفیت قفسه بلبرینگ
• نوع گریس اولیه
• میزان کنترل کیفیت در کارخانه
• فناوری آب‌بندی
• خدمات پس از فروش و اصالت برند

بنابراین، قیمت پایین‌تر همیشه به معنای خرید اقتصادی‌تر نیست. در بسیاری از موارد، استفاده از یک بلبرینگ باکیفیت می‌تواند هزینه‌های تعمیر، توقف خط تولید و تعویض مجدد را کاهش دهد.

آیا استاندارد ISO اصالت بلبرینگ را تضمین می‌کند؟

خیر.

یکی از باورهای اشتباه این است که اگر روی بسته‌بندی یا کاتالوگ عبارت ISO نوشته شده باشد، محصول حتماً اصل و باکیفیت است.

در واقع، استاندارد ISO مشخصات فنی محصول را تعریف می‌کند و به‌تنهایی تضمینی برای اصالت کالا نیست.

برای اطمینان از اصل بودن بلبرینگ، این موارد را بررسی کنید:

• خرید از فروشنده معتبر
• بررسی بسته‌بندی و کیفیت چاپ
• کنترل حکاکی روی رینگ بلبرینگ
• تطبیق شماره فنی با کاتالوگ رسمی
• بررسی هولوگرام یا کد رهگیری (در برندهایی که این قابلیت را ارائه می‌کنند)

اشتباهات رایج هنگام انتخاب بلبرینگ بر اساس استاندارد

در بازار، برخی اشتباهات بارها تکرار می‌شوند و باعث انتخاب نادرست بلبرینگ می‌شوند.

مهم‌ترین این اشتباهات عبارت‌اند از:

۱. توجه فقط به شماره فنی

برخی کاربران فقط شماره اصلی را بررسی می‌کنند و به پسوندهایی مانند C3، 2RS، ZZ یا P5 توجهی ندارند، در حالی که این پسوندها ویژگی‌های مهمی را مشخص می‌کنند.

۲. انتخاب کلاس دقت بالاتر بدون نیاز

استفاده از کلاس P4 یا P2 در ماشین‌آلات معمولی مزیت خاصی ایجاد نمی‌کند و فقط هزینه خرید را افزایش می‌دهد.

۳. نادیده گرفتن شرایط کاری

انتخاب بلبرینگ بدون توجه به سرعت، دما، نوع بار و شرایط نصب می‌تواند باعث کاهش عمر آن شود.

۴. خرید فقط بر اساس قیمت

در بسیاری از پروژه‌های صنعتی، هزینه توقف دستگاه چندین برابر قیمت یک بلبرینگ باکیفیت است.

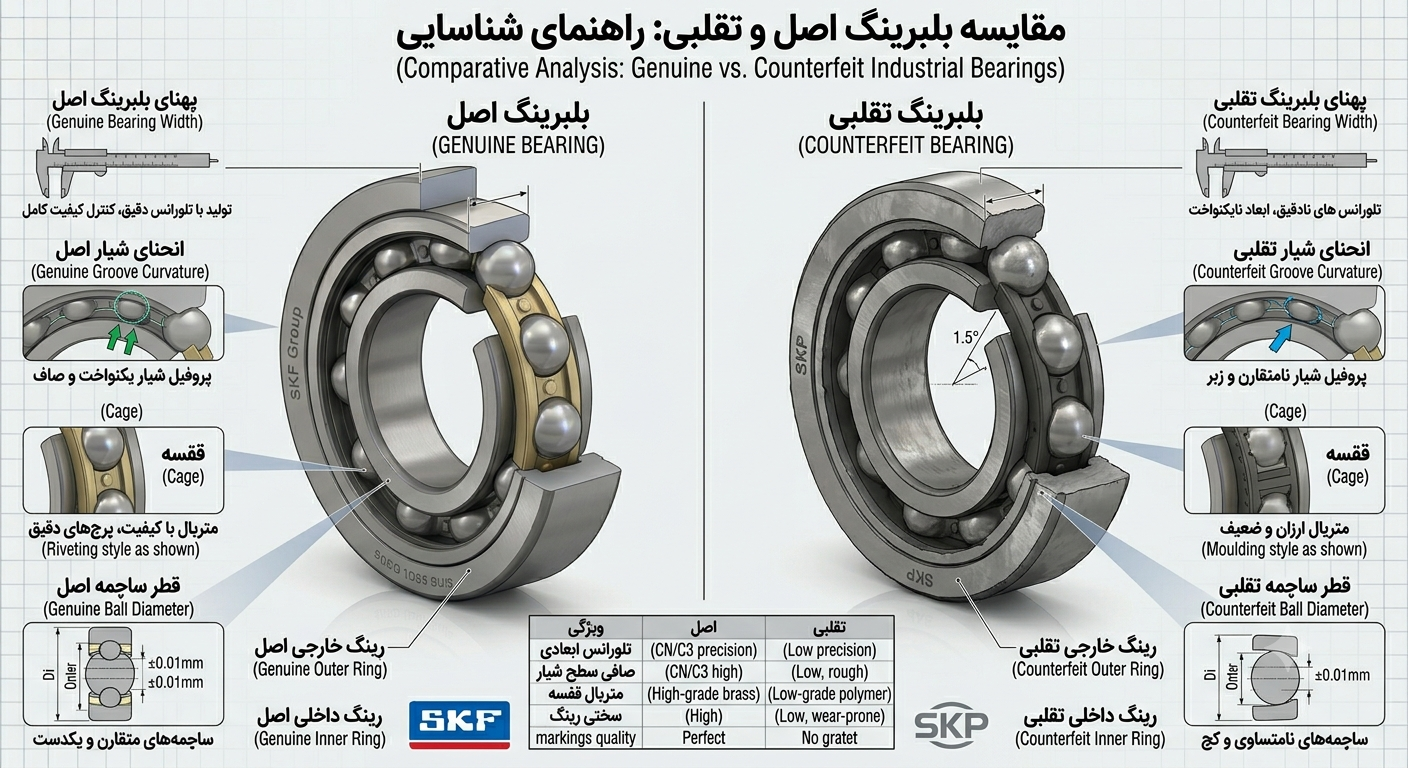

۵. استفاده از محصولات تقلبی

بلبرینگ‌های تقلبی معمولاً از نظر ابعاد به استاندارد نزدیک هستند، اما کیفیت مواد اولیه و دقت ساخت آن‌ها با محصولات اصلی قابل مقایسه نیست.

چک‌لیست انتخاب بلبرینگ استاندارد

پیش از ثبت سفارش، این موارد را بررسی کنید:

• شماره فنی بلبرینگ صحیح است.
• برند تولیدکننده معتبر است.
• کلاس لقی با شرایط کاری دستگاه مطابقت دارد.
• کلاس دقت متناسب با کاربرد انتخاب شده است.
• نوع آب‌بندی (ZZ، 2RS و…) بررسی شده است.
• شرایط دمایی و میزان بار در نظر گرفته شده است.
• اصالت محصول تأیید شده است.
• اطلاعات فنی با کاتالوگ رسمی مطابقت دارد.

راهنمای کامل پسوندهای بلبرینگ؛ معنی 2RS، ZZ، C3، NR، TN9، M، E، P5 و سایر کدها

یکی از رایج‌ترین سؤال‌هایی که هنگام خرید بلبرینگ مطرح می‌شود این است:

اعداد و حروفی که بعد از شماره فنی بلبرینگ نوشته می‌شوند، چه معنایی دارند؟

برای مثال ممکن است روی یک بلبرینگ این عبارت درج شده باشد:

SKF 6205-2RS1/C3

یا

NSK 6308 ZZ C3

بسیاری از کاربران تصور می‌کنند تمام این حروف فقط نام مدل هستند، در حالی که هر کدام اطلاعات مهمی درباره نوع آب‌بندی، میزان لقی، جنس قفسه، کلاس دقت یا سایر ویژگی‌های فنی بلبرینگ ارائه می‌دهند.

اگر مفهوم این پسوندها را بدانید، هنگام خرید دقیق‌تر تصمیم می‌گیرید و احتمال انتخاب اشتباه به حداقل می‌رسد.

رایج‌ترین پسوندهای بلبرینگ و معنی آن‌ها



پسوند	معنی	کاربرد
Z	محافظ فلزی یک طرفه	جلوگیری از ورود گردوغبار سبک
ZZ یا 2Z	محافظ فلزی دو طرفه	الکتروموتور، گیربکس، فن
RS	آب‌بندی لاستیکی یک طرفه	جلوگیری از ورود رطوبت
2RS	آب‌بندی لاستیکی دو طرفه	محیط‌های آلوده و مرطوب
C2	لقی کمتر از استاندارد	تجهیزات دقیق
CN	لقی استاندارد	کاربردهای عمومی
C3	لقی بیشتر از استاندارد	الکتروموتور و ماشین‌آلات صنعتی
C4	لقی بیشتر از C3	صنایع سنگین
C5	بیشترین لقی	شرایط خاص
NR	شیار خار و خار نگهدارنده	نصب آسان روی شفت یا محفظه
N	شیار خار بدون خار	کاربردهای خاص
TN9	قفسه پلی‌آمید تقویت‌شده	سرعت بالا
M	قفسه برنجی ماشین‌کاری‌شده	بارهای سنگین
E	طراحی تقویت‌شده	ظرفیت بار بیشتر
P6	کلاس دقت بالا	ماشین‌آلات دقیق
P5	دقت بسیار بالا	CNC و اسپیندل
P4	دقت فوق‌العاده بالا	تجهیزات اندازه‌گیری
P2	بالاترین کلاس دقت	صنایع فوق‌دقیق

تفاوت بلبرینگ ZZ و 2RS چیست؟

یکی از پرتکرارترین سؤالات کاربران تفاوت بین ZZ و 2RS است.

بلبرینگ ZZ

در این نوع بلبرینگ، دو محافظ فلزی در دو طرف قرار دارد.

مزایا:

• اصطکاک کمتر
• مناسب برای سرعت‌های بالا
• مقاومت مناسب در برابر گردوغبار سبک

معایب:

• مقاومت کمتر در برابر نفوذ آب
• مناسب نبودن برای محیط‌های بسیار مرطوب

کاربردها:

• الکتروموتور
• فن
• گیربکس
• ماشین‌آلات صنعتی خشک

بلبرینگ 2RS

در این مدل، دو آب‌بند لاستیکی در دو طرف بلبرینگ قرار گرفته است.

مزایا:

• جلوگیری از ورود آب
• جلوگیری از ورود گردوغبار
• افزایش عمر گریس

معایب:

• اصطکاک کمی بیشتر نسبت به ZZ
• محدودیت در سرعت‌های بسیار بالا

کاربردها:

• صنایع غذایی
• ماشین‌آلات کشاورزی
• پمپ‌ها
• محیط‌های مرطوب
• تجهیزات ساختمانی

پسوند C3 چه اطلاعاتی ارائه می‌دهد؟

اگر بعد از شماره فنی عبارت C3 نوشته شده باشد، یعنی بلبرینگ دارای لقی داخلی بیشتر از حالت استاندارد است.

این ویژگی برای تجهیزاتی مناسب است که:

• دمای کاری بالایی دارند.
• سرعت دوران آن‌ها زیاد است.
• رینگ داخلی با فشار روی شفت نصب می‌شود.

نکته مهم: C3 به معنی کیفیت بالاتر نیست؛ بلکه فقط مقدار لقی داخلی را نشان می‌دهد.

پسوند TN9 چیست؟

TN9 نشان می‌دهد بلبرینگ از قفسه پلی‌آمید تقویت‌شده با الیاف شیشه استفاده می‌کند.

مزایای این قفسه:

• وزن کمتر
• صدای کمتر
• عملکرد مناسب در سرعت‌های بالا
• کاهش اصطکاک

این نوع قفسه در بسیاری از بلبرینگ‌های مدرن SKF و برخی برندهای دیگر استفاده می‌شود.

پسوند M چیست؟

پسوند M به معنای استفاده از قفسه برنجی ماشین‌کاری‌شده است.

این قفسه در شرایط زیر عملکرد بسیار خوبی دارد:

• بارهای سنگین
• دمای بالا
• ارتعاش زیاد
• صنایع فولاد
• معادن
• کارخانه سیمان

پسوند E چیست؟

در بسیاری از برندها، پسوند E به طراحی تقویت‌شده بلبرینگ اشاره دارد.

این طراحی باعث می‌شود:

• ظرفیت تحمل بار افزایش پیدا کند.
• عملکرد بلبرینگ در شرایط سنگین بهتر شود.

چگونه پسوندهای بلبرینگ را بخوانیم؟

فرض کنید شماره زیر روی بلبرینگ نوشته شده است:

6205-2RS/C3

این شماره را می‌توان به شکل زیر تفسیر کرد:

• 6205 → شماره فنی و ابعاد بلبرینگ
• 2RS → آب‌بندی لاستیکی دو طرفه
• C3 → لقی بیشتر از استاندارد

یا در مثال زیر:

6308-ZZ

• 6308 → شماره فنی
• ZZ → محافظ فلزی دو طرفه

آیا پسوندها در همه برندها یکسان هستند؟

در بسیاری از موارد، بله. اما برخی برندها برای بعضی ویژگی‌ها از کدهای اختصاصی خود استفاده می‌کنند.

برای مثال، ممکن است نوع آب‌بندی یا طراحی قفسه در برند SKF با NSK یا FAG نام‌گذاری متفاوتی داشته باشد، هرچند عملکرد آن‌ها مشابه باشد.

به همین دلیل، هنگام خرید بهتر است علاوه بر بررسی شماره فنی، کاتالوگ همان برند را نیز مطالعه کنید.

جمع‌بندی نهایی

استانداردهای بین‌المللی، پایه و اساس طراحی و تولید بلبرینگ در سراسر جهان هستند. آشنایی با استانداردهای ISO، DIN، JIS و ABEC، کلاس‌های دقت، لقی داخلی و پسوندهای فنی به شما کمک می‌کند مشخصات درج‌شده روی بلبرینگ را بهتر درک کنید و محصولی متناسب با نیاز واقعی دستگاه خود انتخاب کنید.

همچنین باید به خاطر داشته باشید که استاندارد، تنها یکی از معیارهای انتخاب بلبرینگ است. کیفیت مواد اولیه، فناوری ساخت، شرایط کاری، نوع روانکاری و اصالت کالا نیز نقش مهمی در عملکرد و طول عمر بلبرینگ دارند.

اگر هنگام خرید، شماره فنی، کلاس لقی، نوع آب‌بندی، کلاس دقت و برند سازنده را به‌درستی بررسی کنید، علاوه بر کاهش هزینه‌های تعمیر و نگهداری، عمر مفید تجهیزات صنعتی نیز افزایش پیدا خواهد کرد.

سوالات متداول (FAQ)

استاندارد ISO در بلبرینگ چه کاربردی دارد؟

استانداردهای ISO ابعاد، ظرفیت بار، لقی، تلرانس، روش اندازه‌گیری و بسیاری از مشخصات فنی بلبرینگ را تعیین می‌کنند تا محصولات برندهای مختلف با یکدیگر سازگار باشند.

آیا استاندارد DIN با ISO تفاوت دارد؟

بله. DIN استاندارد ملی آلمان است، اما بسیاری از استانداردهای جدید آن با ISO هماهنگ شده‌اند و در صنعت بلبرینگ تفاوت عملی زیادی با یکدیگر ندارند.

استاندارد JIS متعلق به کدام کشور است؟

JIS استاندارد صنعتی ژاپن است و برندهایی مانند NSK، NTN، KOYO و NACHI از آن پیروی می‌کنند.

آیا ABEC کیفیت بلبرینگ را مشخص می‌کند؟

خیر. ABEC فقط دقت ابعادی و تلرانس ساخت را مشخص می‌کند و کیفیت مواد اولیه یا طول عمر بلبرینگ را نشان نمی‌دهد.

بلبرینگ C3 بهتر است یا CN؟

هیچ‌کدام به‌صورت مطلق بهتر نیستند. انتخاب بین C3 و CN به دمای کاری، سرعت دوران، نوع نصب و شرایط عملکرد دستگاه بستگی دارد.

تفاوت بلبرینگ ZZ و 2RS چیست؟

بلبرینگ ZZ دارای محافظ فلزی است و برای سرعت‌های بالا مناسب‌تر است، در حالی که بلبرینگ 2RS از آب‌بند لاستیکی استفاده می‌کند و در محیط‌های مرطوب و آلوده عملکرد بهتری دارد.

آیا شماره فنی یکسان به معنی کیفیت یکسان است؟

خیر. شماره فنی فقط مشخصات ابعادی و نوع بلبرینگ را نشان می‌دهد. کیفیت نهایی به برند، مواد اولیه، فناوری ساخت و کنترل کیفیت بستگی دارد.
