راهنمای کامل شناخت انواع بار وارد بر بلبرینگ
انتخاب بلبرینگ مناسب فقط به ابعاد، برند یا سرعت دوران بستگی ندارد. نوع نیرویی که به بلبرینگ وارد میشود، نقش مهمی در عملکرد، عمر مفید و راندمان تجهیزات صنعتی دارد. بسیاری از خرابیهای زودهنگام بلبرینگ به این دلیل رخ میدهند که نوع بار بهدرستی بررسی نشده است.
اگر بدانید بار شعاعی و بار محوری چیست، راحتتر میتوانید بلبرینگ مناسب هر دستگاه را انتخاب کنید. این موضوع علاوه بر کاهش هزینههای تعمیرات، از توقف خطوط تولید نیز جلوگیری میکند.
در این مقاله با مفهوم بار شعاعی، بار محوری، تفاوت آنها، انواع بلبرینگ مناسب برای هر نوع بار و نکات مهم انتخاب بلبرینگ آشنا میشوید.
بار شعاعی چیست؟
بار شعاعی (Radial Load) نیرویی است که از کنار به بلبرینگ وارد میشود. جهت این نیرو بر محور دوران شفت عمود است. به بیان ساده، هر زمان وزن قطعه، کشش تسمه یا فشار جانبی روی شفت قرار بگیرد، بلبرینگ بار شعاعی را تحمل میکند.
بیشتر ماشینآلات صنعتی بهطور مداوم تحت بار شعاعی کار میکنند. موتورهای الکتریکی، گیربکسها، فنهای صنعتی، نوار نقالهها و بسیاری از ماشینآلات کارخانهها نمونههای رایج این شرایط هستند.

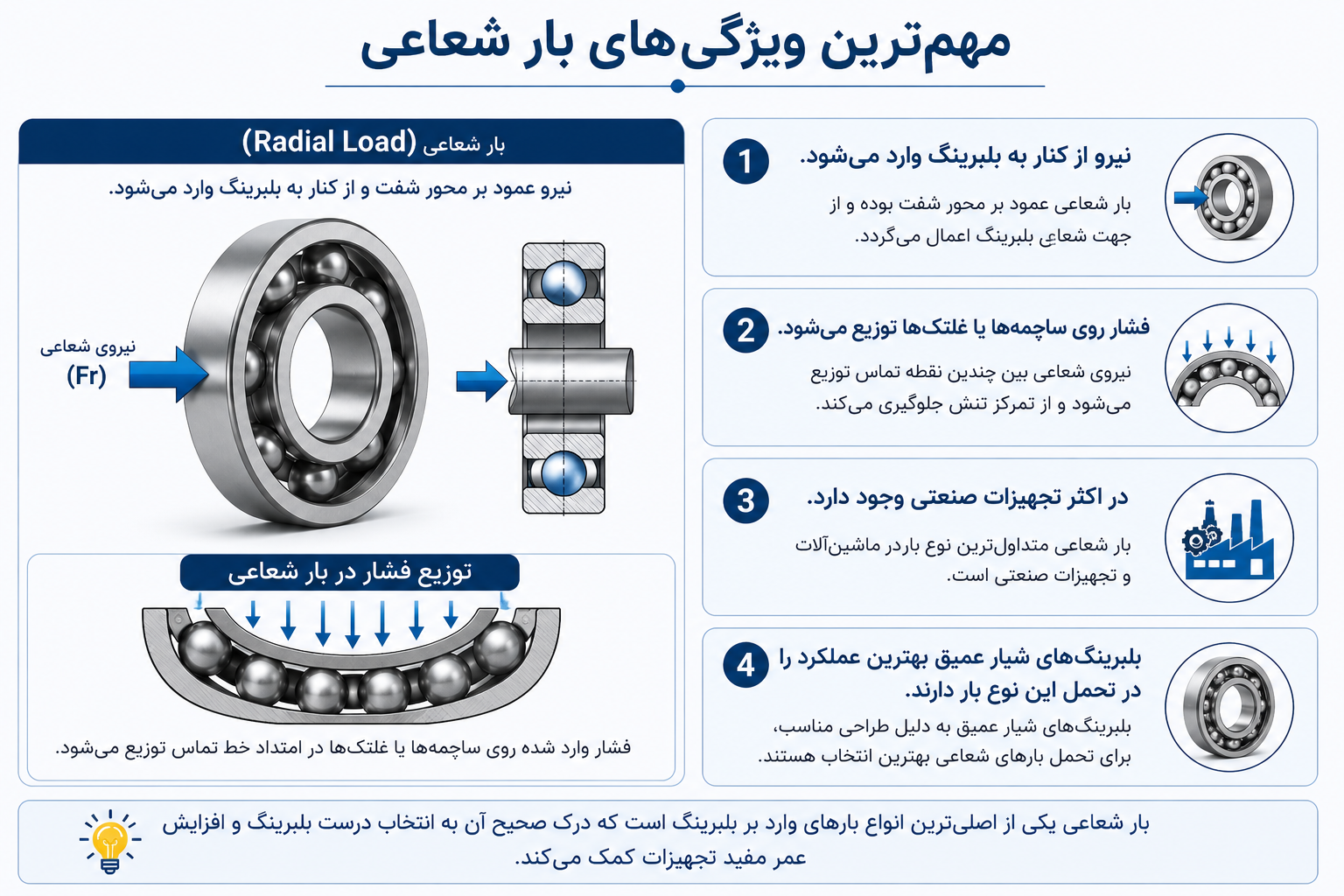

مهمترین ویژگیهای بار شعاعی
- نیرو از کنار به بلبرینگ وارد میشود.
- فشار روی ساچمهها یا غلتکها توزیع میشود.
- در اکثر تجهیزات صنعتی وجود دارد.
- بلبرینگهای شیار عمیق بهترین عملکرد را در تحمل این نوع بار دارند.
بار محوری چیست؟
بار محوری (Axial Load یا Thrust Load) نیرویی است که در امتداد محور شفت وارد میشود. این نیرو شفت را به سمت جلو یا عقب حرکت میدهد و بلبرینگ باید از این حرکت جلوگیری کند.
در تجهیزاتی مانند پمپهای عمودی، کمپرسورها، میزهای دوار، گیربکسهای حلزونی و سیستمهای انتقال نیرو، بار محوری اهمیت زیادی دارد.
ویژگیهای بار محوری
- نیرو در راستای محور شفت وارد میشود.
- مانع حرکت طولی شفت میشود.
- به بلبرینگهایی با طراحی مخصوص نیاز دارد.
- در بسیاری از تجهیزات همراه با بار شعاعی وجود دارد.

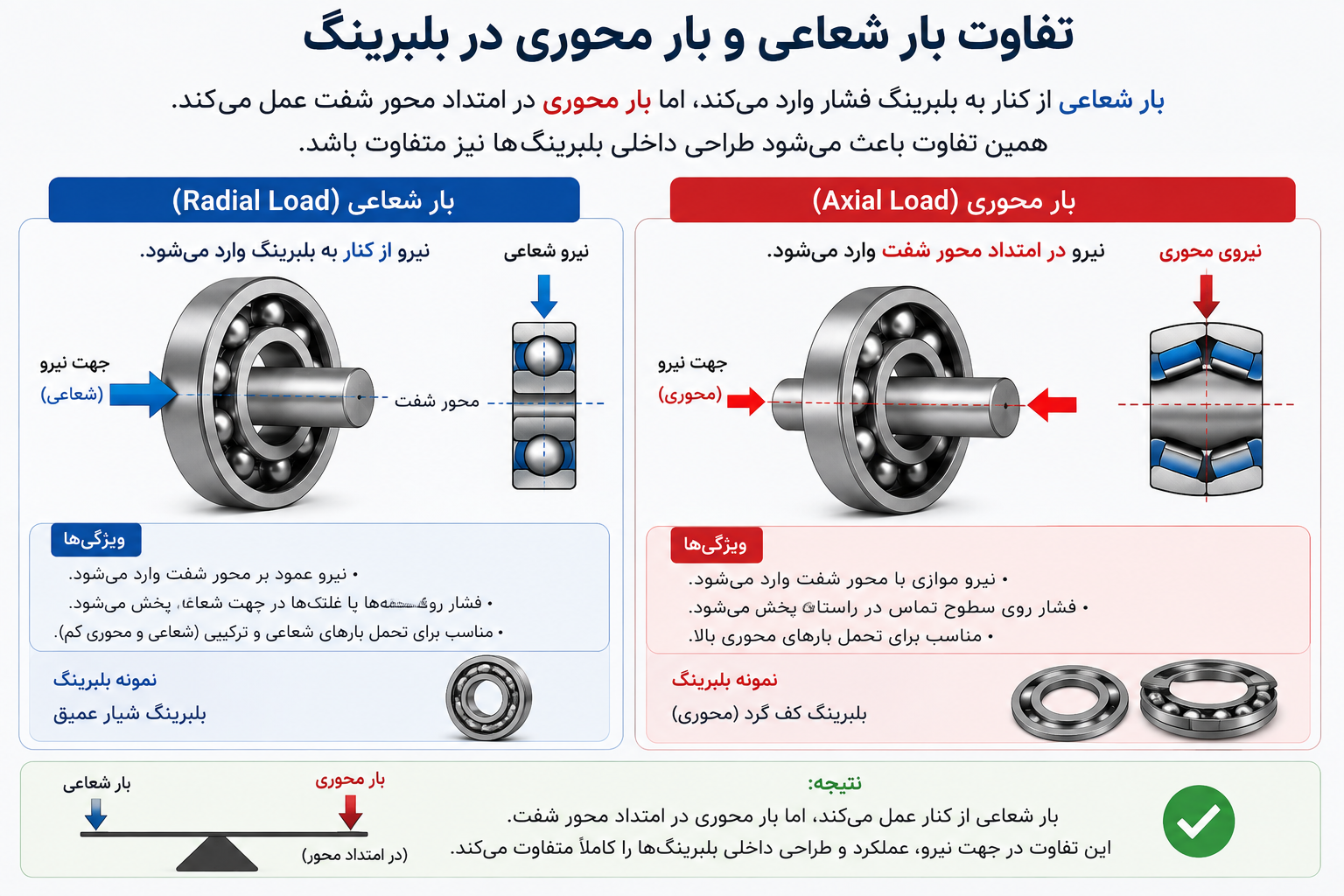

تفاوت بار شعاعی و بار محوری چیست؟
بزرگترین تفاوت این دو نوع نیرو، جهت اعمال آنها است.
بار شعاعی از کنار به بلبرینگ فشار وارد میکند، اما بار محوری در امتداد محور شفت عمل میکند. همین تفاوت باعث میشود طراحی داخلی بلبرینگها نیز متفاوت باشد.
| ویژگی | بار شعاعی | بار محوری |
|---|---|---|
| جهت نیرو | عمود بر محور | همجهت محور |
| محل اعمال نیرو | کنار شفت | انتهای شفت |
| کاربرد | موتور، گیربکس، تسمه | پمپ، جک، میز دوار |
| بلبرینگ مناسب | شیار عمیق | کف گرد |
زمانی که هر دو نوع بار وجود دارند چه باید کرد؟
در بسیاری از تجهیزات صنعتی فقط یک نوع نیرو وجود ندارد. برای مثال گیربکسهای صنعتی، اسپیندل ماشینآلات CNC، پمپهای سانتریفیوژ و هاب چرخ خودرو همزمان بار شعاعی و بار محوری را تحمل میکنند.
در این شرایط باید از بلبرینگهایی استفاده کنید که برای بار ترکیبی طراحی شدهاند.
مناسبترین گزینهها عبارتاند از:
- بلبرینگ تماس زاویهای
- رولبرینگ مخروطی
- رولبرینگ بشکهای
- برخی از بلبرینگهای خودتنظیم
انتخاب صحیح بلبرینگ در این شرایط باعث کاهش اصطکاک، افزایش عمر تجهیزات و کاهش هزینه تعمیرات میشود.
چگونه بلبرینگ مناسب را انتخاب کنیم؟
برای انتخاب صحیح بلبرینگ فقط دانستن نوع بار کافی نیست. قبل از خرید باید موارد زیر را بررسی کنید:
مقدار بار وارد بر شفت
هرچه میزان بار بیشتر باشد، ظرفیت تحمل بلبرینگ نیز باید بیشتر باشد.
سرعت دوران
بلبرینگهایی که برای سرعت بالا طراحی شدهاند، ساختار متفاوتی نسبت به بلبرینگهای سنگین دارند.
شرایط محیطی
وجود گردوغبار، رطوبت، دمای بالا یا مواد شیمیایی روی انتخاب نوع بلبرینگ اثر مستقیم دارد.
نوع روانکاری
روغن یا گریس مناسب، عمر بلبرینگ را چندین برابر افزایش میدهد.
میزان بار شعاعی و محوری
گاهی بیشترین بار از نوع شعاعی است و گاهی بار محوری غالب میشود. نسبت این دو نیرو در انتخاب بلبرینگ اهمیت زیادی دارد.
اشتباهات رایج هنگام انتخاب بلبرینگ
بسیاری از خرابیهای بلبرینگ به دلیل انتخاب نادرست رخ میدهند.
رایجترین اشتباهات عبارتاند از:
- انتخاب بلبرینگ فقط بر اساس ابعاد
- بیتوجهی به نوع بار
- انتخاب بلبرینگ ارزان و بیکیفیت
- روانکاری نامناسب
- نصب غیراصولی
- همراستا نبودن شفت
چرا شناخت بار شعاعی و بار محوری اهمیت دارد؟
شناخت نوع بار باعث میشود:
- عمر بلبرینگ افزایش پیدا کند.
- مصرف انرژی کاهش یابد.
- توقف خط تولید کمتر شود.
- هزینه تعمیرات کاهش پیدا کند.
- عملکرد ماشینآلات پایدارتر شود.
به همین دلیل، مهندسان تعمیرات و کارشناسان نگهداری تجهیزات همیشه قبل از خرید بلبرینگ نوع بار وارد بر دستگاه را بررسی میکنند.
