بلبرینگ شیار عمیق چیست؟
بلبرینگ شیار عمیق (Deep Groove Ball Bearing) پرکاربردترین و پراستفادهترین نوع بلبرینگ در صنعت است. این بلبرینگ به دلیل طراحی ساده، قیمت مناسب و توانایی تحمل همزمان بار شعاعی و محوری، در طیف بسیار گستردهای از ماشینآلات صنعتی، خودرو و تجهیزات خانگی استفاده میشود.
نام این بلبرینگ از شیارهای عمیقی گرفته شده که روی حلقه داخلی و خارجی آن تراشیده میشود. این شیارها اجازه میدهند ساچمهها بار را در چند جهت تحمل کنند، درحالیکه اصطکاک بسیار پایینی ایجاد میشود.
ساختار داخلی بلبرینگ شیار عمیق
بلبرینگ شیار عمیق از چهار بخش اصلی تشکیل شده است:
- حلقه داخلی (Inner Ring) حلقهای فولادی که روی شافت نصب میشود و دارای شیار عمیق برای هدایت ساچمههاست.
- حلقه خارجی (Outer Ring) حلقه بیرونی که درون محفظه یاتاقان جا میگیرد و نیز دارای شیار عمیق است.
- ساچمهها (Balls) عناصر غلتان کروی که بین دو حلقه قرار گرفته و بار را منتقل میکنند.
- قفسه (Cage) نگهدارندهای که ساچمهها را در فاصله مساوی از هم نگه میدارد. قفسه معمولاً از پلاستیک (پلیامید)، فولاد یا برنج ساخته میشود.
انواع کاسهنمد در بلبرینگ شیار عمیق
یکی از مهمترین تفاوتهای بلبرینگهای شیار عمیق، نوع درپوش یا کاسهنمد آنهاست. انتخاب درست این نوع تأثیر مستقیم بر عمر و عملکرد بلبرینگ دارد:
بلبرینگ باز (Open)
- بدون هیچ درپوش یا کاسهنمدی
- مناسب برای محیطهای تمیز با روغنکاری مداوم
- سرعت دورانی بالاتر
- مثال: 6210
بلبرینگ ZZ (درپوش فلزی)
- دارای دو درپوش فلزی از جنس فولاد
- در برابر ذرات جامد و گرد و غبار محافظت میکند
- مناسب برای دماهای بالا
- گریسخوری دائمی ندارد
- مثال: 6210-ZZ یا 6210-2Z
بلبرینگ 2RS (کاسهنمد لاستیکی)
- دارای دو کاسهنمد لاستیکی که مستقیماً روی حلقه داخلی تماس دارند
- بهترین آببندی در برابر رطوبت، آب و روغن
- کمی اصطکاک بیشتر نسبت به ZZ
- مناسب برای اکثر کاربردهای صنعتی
- مثال: 6210-2RS1

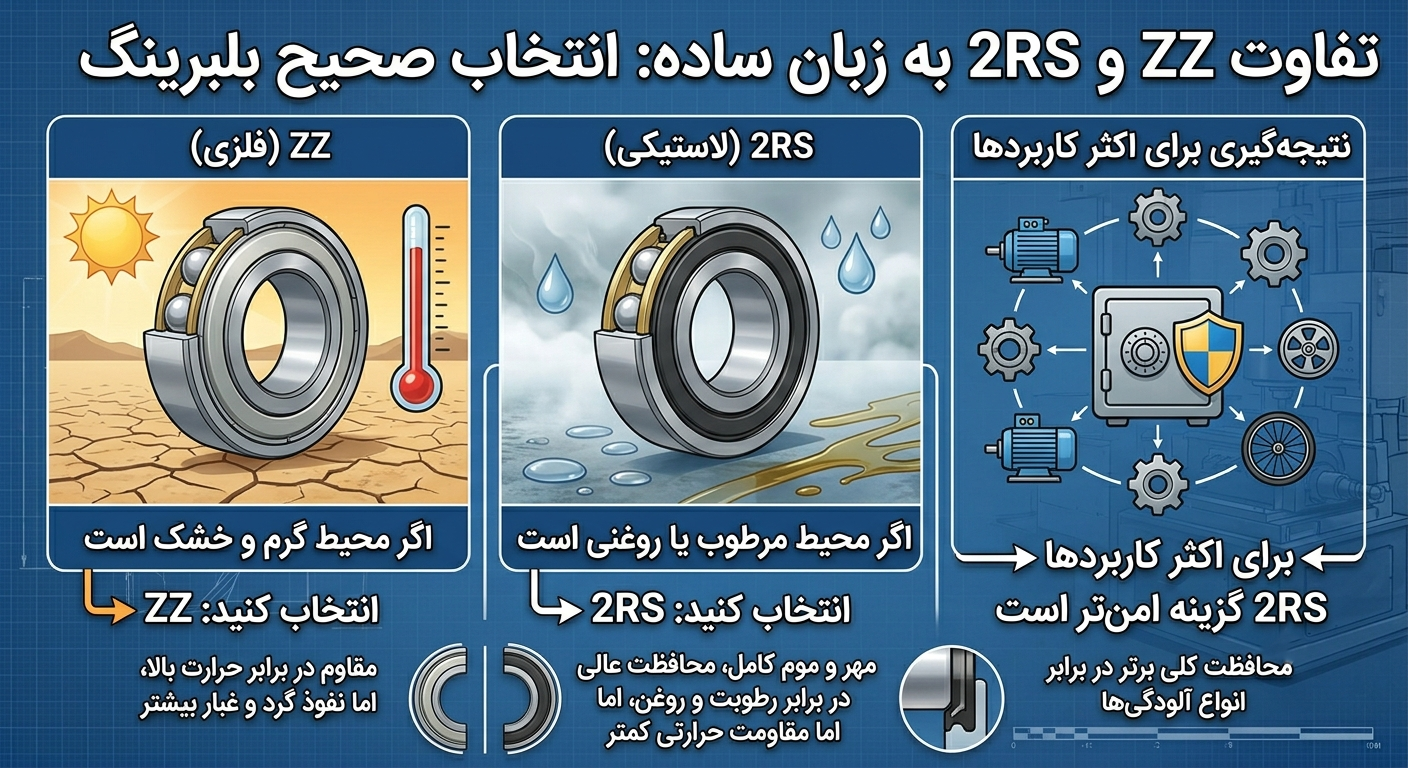

تفاوت ZZ و 2RS به زبان ساده:
- اگر محیط گرم و خشک است → ZZ انتخاب کنید
- اگر محیط مرطوب یا روغنی است → 2RS انتخاب کنید
- برای اکثر کاربردها → 2RS گزینه امنتر است
سریهای مختلف بلبرینگ شیار عمیق
بلبرینگهای شیار عمیق در چهار سری اصلی تولید میشوند. هر سری برای محدوده بار و سرعت خاصی طراحی شده:
سری ۶۰۰۰ (Miniature)
- کوچکترین سری
- قطر داخلی: ۱۰ تا ۳۰ میلیمتر
- کاربرد: موتورهای کوچک، ابزارهای دستی، تجهیزات پزشکی
- مثال: 6000، 6001، 6002، 6003
سری ۶۲۰۰ (Light)
- رایجترین سری در صنعت
- قطر داخلی: ۱۰ تا ۱۵۰ میلیمتر
- کاربرد: موتور الکتریکی، پمپ، فن، گیربکس
- مثال: 6200، 6201، 6202، 6210
سری ۶۳۰۰ (Medium)
- ابعاد بزرگتر با ظرفیت بار بالاتر
- قطر داخلی: ۱۰ تا ۱۵۰ میلیمتر
- کاربرد: ماشینآلات سنگین، کمپرسور، تجهیزات کشاورزی
- مثال: 6300، 6303، 6305، 6310
سری ۶۴۰۰ (Heavy)
- سنگینترین سری با بیشترین ظرفیت بار
- قطر داخلی: ۱۰ تا ۱۰۰ میلیمتر
- کاربرد: ماشینآلات سنگین با بارگذاری بالا
- مثال: 6403، 6405
چطور شماره بلبرینگ را بخوانیم؟
شماره بلبرینگ مثل 6210-2RS1/C3 به این صورت خوانده میشود:
| بخش | مثال | معنی |
|---|---|---|
| سری | 62 | سری ۶۲۰۰ (سبک) |
| قطر داخلی | 10 | قطر ۵۰ میلیمتر (عدد × ۵) |
| کاسهنمد | 2RS1 | دو کاسهنمد لاستیکی |
| لقی | C3 | لقی بیشتر از استاندارد |
نکته: برای قطرهای زیر ۲۰ میلیمتر، عدد مستقیماً قطر را نشان میدهد. مثلاً 6003 یعنی قطر داخلی ۱۷ میلیمتر.
C3 یعنی چی؟
C3 به معنی لقی داخلی بیشتر از استاندارد است. این نوع برای کاربردهایی مناسب است که بلبرینگ در دمای بالا کار میکند یا با تداخل زیاد روی شافت نصب میشود. اگر دمای کاری بالای ۷۰ درجه است، همیشه C3 انتخاب کنید.
کاربردهای بلبرینگ شیار عمیق
بلبرینگ شیار عمیق در صنایع زیر کاربرد گسترده دارد:
- موتورهای الکتریکی: هر موتور الکتریکی حداقل دو بلبرینگ شیار عمیق دارد — یکی در انتهای محرک و یکی در انتهای مخالف.
- پمپهای صنعتی: برای تحمل نیروهای شعاعی ناشی از وزن پروانه و نیروهای محوری ناشی از فشار سیال.
- فنهای صنعتی و تهویه: سرعت بالا و لرزش کم این بلبرینگها را برای فنها ایدهآل میکند.
- گیربکسها: در شافتهای ورودی و خروجی با بارهای ترکیبی شعاعی و محوری.
- ماشینآلات کشاورزی: در کمباین، تراکتور و تجهیزات آبیاری.
- صنعت خودرو: در چرخ، دینام، تسمهکش و اجزای انتقال قدرت.
- لوازم خانگی: در ماشین لباسشویی، کولر گازی، جاروبرقی و میکسر.
مقایسه برندهای معتبر بلبرینگ شیار عمیق
| برند | کشور | مزیت | مناسب برای |
|---|---|---|---|
| SKF | سوئد | بالاترین کیفیت، دقت P5 و P6 | صنایع حساس، موتورهای دقیق |
| FAG (Schaeffler) | آلمان | کیفیت اروپایی، تنوع بالا | ماشینآلات سنگین |
| NSK | ژاپن | دقت بالا، سرعت دورانی زیاد | صنایع الکترونیک، خودرو |
| KOYO | ژاپن | قیمت مناسبتر از NSK | کاربردهای عمومی |
| NTN | ژاپن | مقاومت در دمای بالا | پمپ، کمپرسور |
| برندهای چینی | چین | اقتصادیترین گزینه | کاربردهای با بار کم |
توصیه کارا بلبرینگ: برای ماشینآلات حیاتی و خط تولید همیشه SKF یا FAG انتخاب کنید. برای تجهیزات جانبی با بار کم، برندهای ژاپنی گزینه خوبی هستند.
راهنمای انتخاب بلبرینگ شیار عمیق
برای انتخاب درست، به این سوالات پاسخ دهید:
قطر شافت چقدر است؟
قطر داخلی بلبرینگ باید دقیقاً با قطر شافت مطابقت داشته باشد.
بار چقدر و در چه جهتی است؟
بار شعاعی کم → سری ۶۰۰۰ یا ۶۲۰۰
بار شعاعی زیاد → سری ۶۳۰۰ یا ۶۴۰۰
محیط کاری چگونه است؟
محیط تمیز → Open یا ZZ
محیط مرطوب یا گردآلود → 2RS
دمای کاری چقدر است؟
دمای بالای ۷۰ درجه → C3 انتخاب کنید
سرعت دورانی چقدر است؟
سرعت خیلی بالا → بلبرینگ Open یا ZZ (اصطکاک کمتر)
نکات نصب و نگهداری
نصب صحیح:
- هرگز مستقیم روی حلقه خارجی ضربه نزنید
- از ابزار مخصوص نصب بلبرینگ استفاده کنید
- بلبرینگ را تا حد امکان سرد نگه دارید تا راحتتر جا برود
علائم خرابی:
- صدای غیرعادی (وزوز یا خرخر)
- لرزش غیرمعمول
- گرمای بیش از حد
- بازی طولی یا شعاعی زیاد
عمر بلبرینگ: عمر اسمی بلبرینگهای SKF برای کاربردهای استاندارد معمولاً ۲۰,۰۰۰ تا ۵۰,۰۰۰ ساعت است. با نگهداری مناسب و گریسکاری بهموقع میتوان این عمر را به حداکثر رساند.
خرید بلبرینگ شیار عمیق
کارا بلبرینگ با بیش از ۲۰ سال سابقه در تأمین قطعات صنعتی، انواع بلبرینگ شیار عمیق از برندهای معتبر SKF، NSK، FAG، KOYO و NTN را به صورت اصل و با ضمانت عرضه میکند.
برای استعلام قیمت و مشاوره رایگان:
- تلفن: ۰۲۱۳۶۶۱۷۶۲۰
- همراه: ۰۹۱۲۵۲۶۵۲۷۶
سوالات متداول
بلبرینگ شیار عمیق چه تفاوتی با رولبرینگ دارد؟
بلبرینگ شیار عمیق از ساچمه کروی استفاده میکند و برای سرعتهای بالا مناسب است. رولبرینگ از غلتک استوانهای یا مخروطی استفاده میکند و ظرفیت بار شعاعی بیشتری دارد.
آیا بلبرینگ شیار عمیق میتواند بار محوری تحمل کند؟
بله، اما محدود. بلبرینگ شیار عمیق میتواند نیروی محوری تا حدود ۵۰ درصد بار شعاعی مجاز را تحمل کند. برای بارهای محوری سنگین باید از بلبرینگهای کفگرد یا تماس زاویهای استفاده کرد.
چطور بلبرینگ SKF اصل را تشخیص دهیم؟
بلبرینگهای SKF اصل دارای هولوگرام امنیتی، چاپ دقیق روی حلقه و کد QR قابل ردیابی هستند. همچنین میتوانید کد سریال را از طریق سایت رسمی SKF تأیید کنید.
تفاوت C3 و بلبرینگ استاندارد چیست؟
C3 به معنی لقی داخلی بیشتر از حد استاندارد است. این لقی اضافی باعث میشود در دماهای بالا یا هنگام نصب با تداخل زیاد، بلبرینگ گیر نکند و عمر بیشتری داشته باشد.
